Практическая статья по монтажу ультразвукового датчика уровня и расхода
Измерение уровня жидкости
Положение датчика
В цилиндрическом резервуаре или бункере оптимальное положение EchoTREK находится на радиусе r = (0,3-0,5)R. Поверхность датчика должна быть параллельна поверхности жидкости в пределах +/- 2-3°.
Правильное размещение датчика над поверхностью жидкости.
Внутренние механизмы необходимо учитывать при выборе места установки.
Мешалка в конусе излучения создает помехи измерению.
Наклон датчика нарушает условия отражения ультразвука.
Солнцезащитный навес предотвращает перегрев датчика.
Препятствия, пена, ветер и пары
- Не допускайте попадания труб, лестниц, креплений, термометров, неровных стенок и участков входного потока в ультразвуковой конус.
- При пенообразовании выбирайте место с минимальным количеством пены; при необходимости применяйте успокоительную трубу или колодец.
- Исключите интенсивное движение воздуха или газа около конуса сигнала; при сильном ветре используют приборы с более низкой частотой, например 40 или 20 кГц.
- В закрытых резервуарах с химическими испарениями или газами, особенно при наружной установке, выбирают исполнение с уменьшенным номинальным диапазоном.
Датчик нельзя устанавливать рядом с входящим потоком.
Монтажная или отводная труба
Конструкция трубы должна быть жесткой, а внутренний обод, через который проходит ультразвуковой луч, должен иметь скругление. Конкретные значения размеров L и диаметра D для выбранной модели уточняют у дистрибьютора.

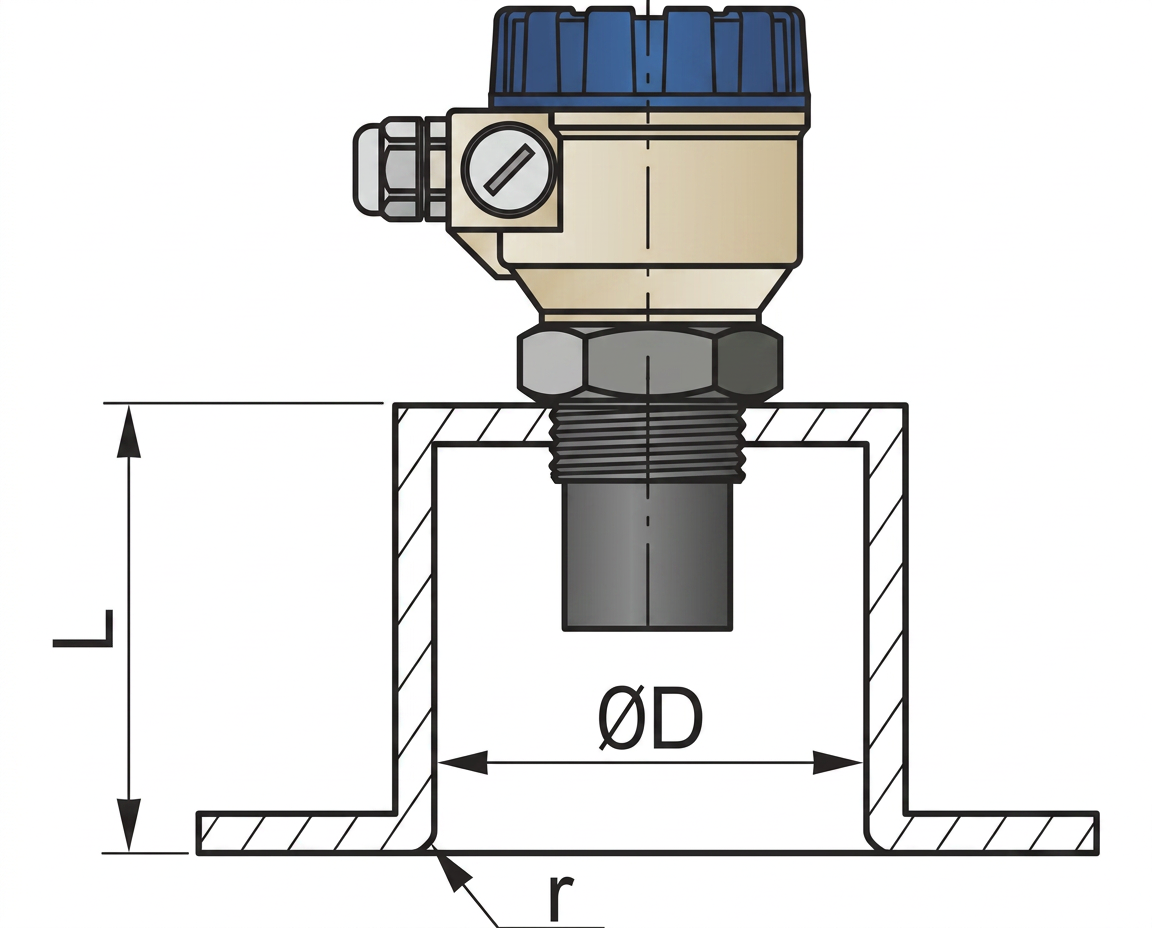

Монтаж на резьбовом присоединении с обозначением L и диаметра D.

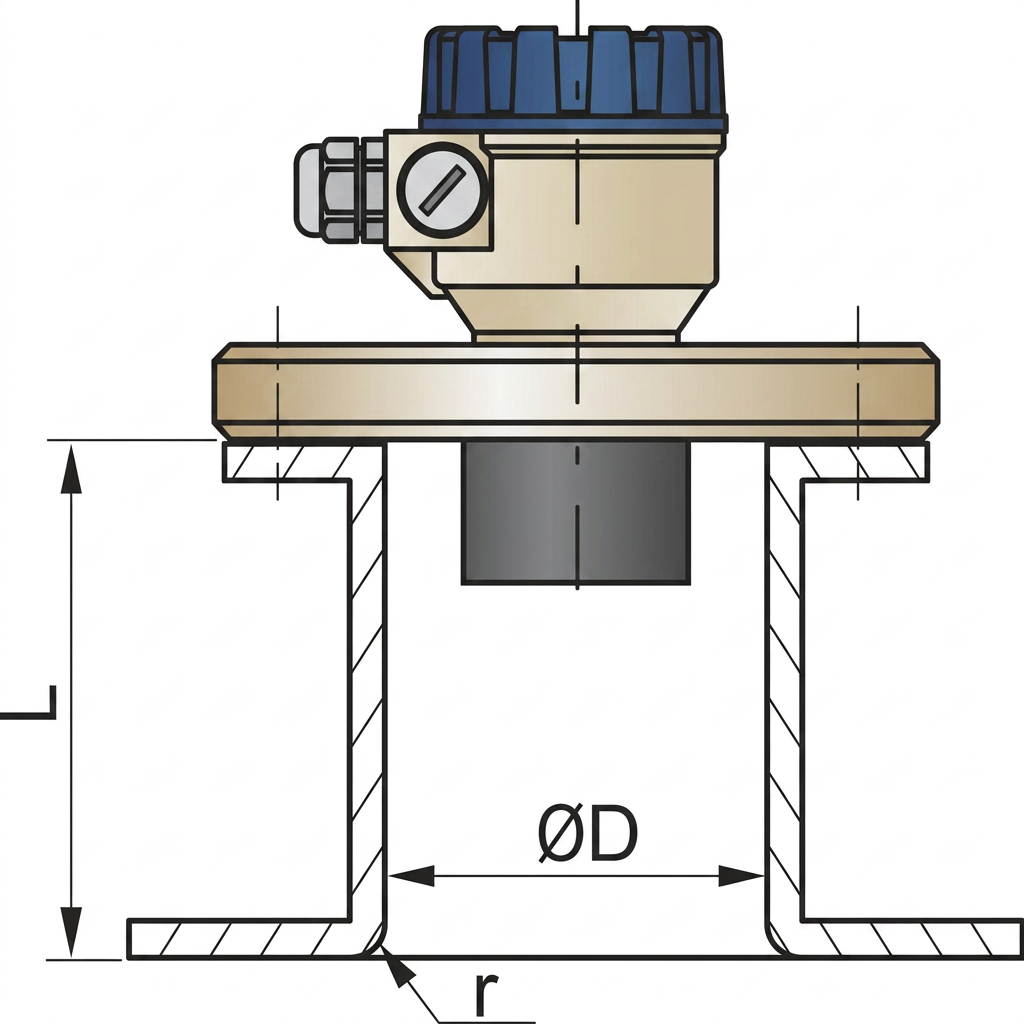

Вариант установки фланцевой модели на трубе.

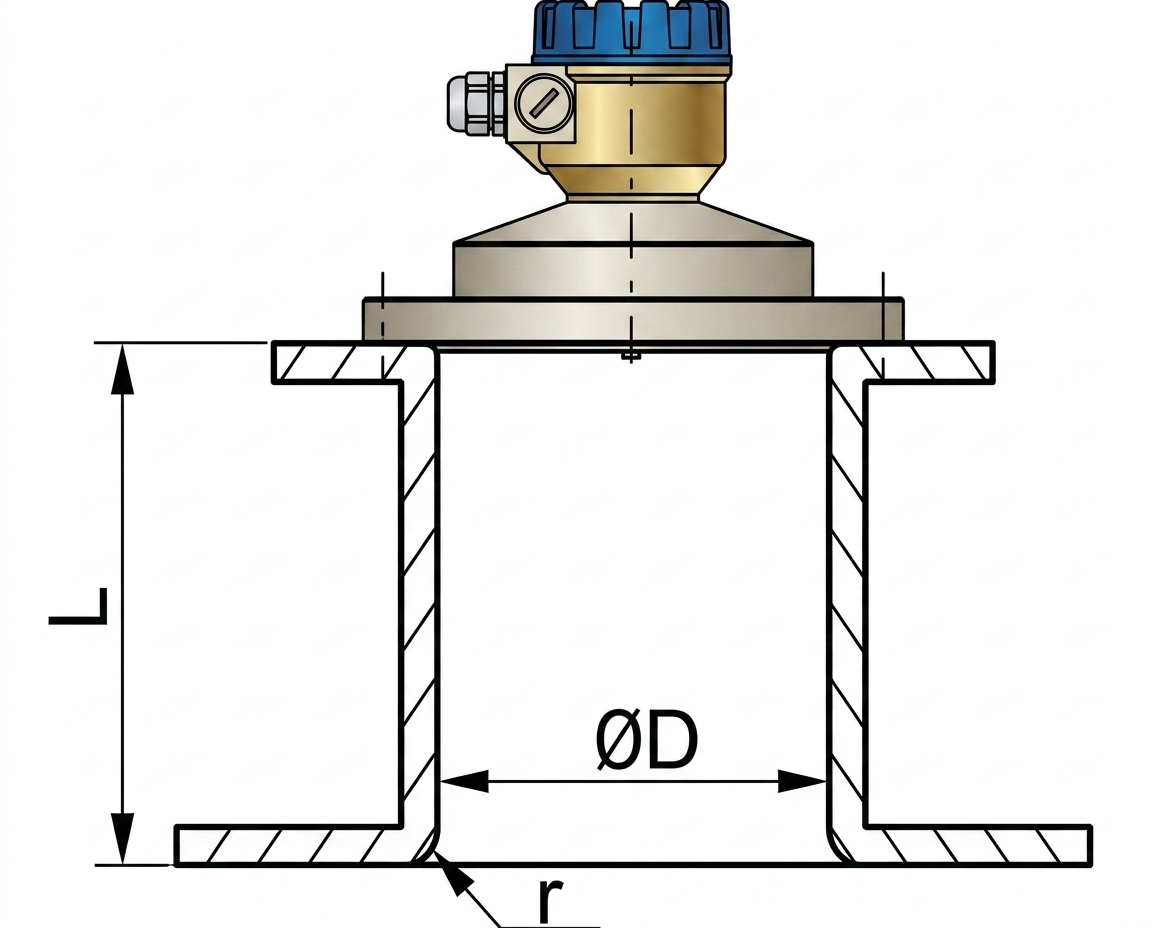

Вариант установки с расширенным корпусом датчика.
Измерение расхода в открытом канале
EchoTREK можно использовать для измерения расхода в открытом канале. Для достижения максимальной точности требуется правильно выбрать высоту и положение датчика относительно желоба или слива.
- Устанавливайте датчик как можно ближе к ожидаемому максимальному уровню воды с учетом минимального диапазона измерений.
- Размещайте устройство вдоль продольной оси желоба или слива в точке, заданной характеристиками канала; на лотках Паршалла NIVELCO место установки обозначено.
- Обеспечьте отсутствие пены на поверхности напротив датчика.
- Проверьте длину и способ соединения участков канала перед измерительным желобом и после него.
Даже при точной установке погрешность определения расхода будет выше погрешности измерения расстояния, поскольку она зависит от особенностей используемого желоба или слива.
Установка и электрическое подключение
Резьбовые модели BSP или NPT
- Закрепите устройство на месте и затяните его гаечным ключом с открытым зевом; максимальный момент затяжки - 20 Н·м.
- После затяжки поверните корпус в требуемое положение; предохранительный болт ограничивает поворот значением менее 350°.
- Соблюдайте меры защиты от электростатического разряда: перед снятием крышки коснитесь надежно заземленной точки.
- Перед работой с клеммами выключите источник питания.
- После снятия крышки и дисплейного модуля, если он установлен, подключите жилы с рекомендуемым сечением 0,5-1,5 мм² (20-15 AWG) и сначала выполните заземление.
- После программирования проверьте герметичность и надежно закройте крышку.

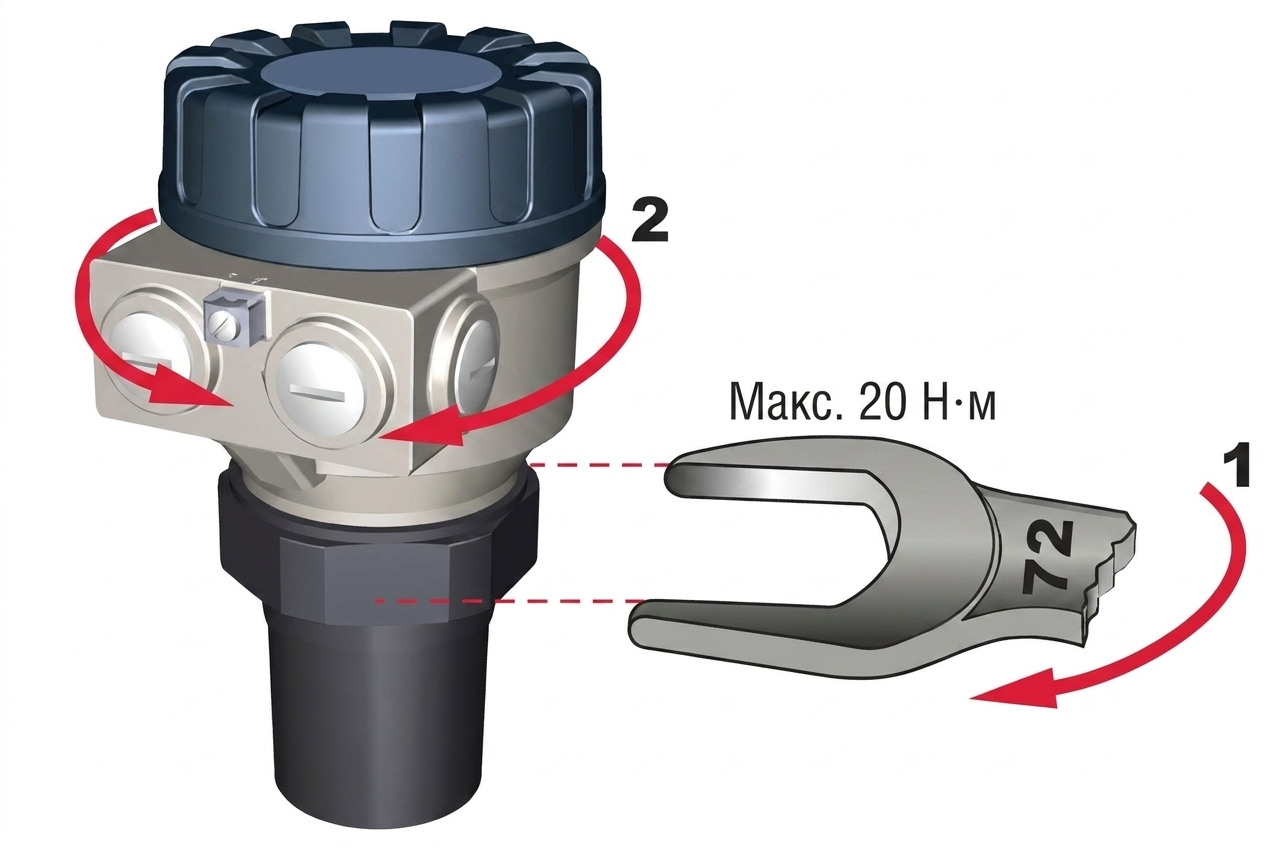

Затяжка резьбовой модели и допустимый поворот корпуса.

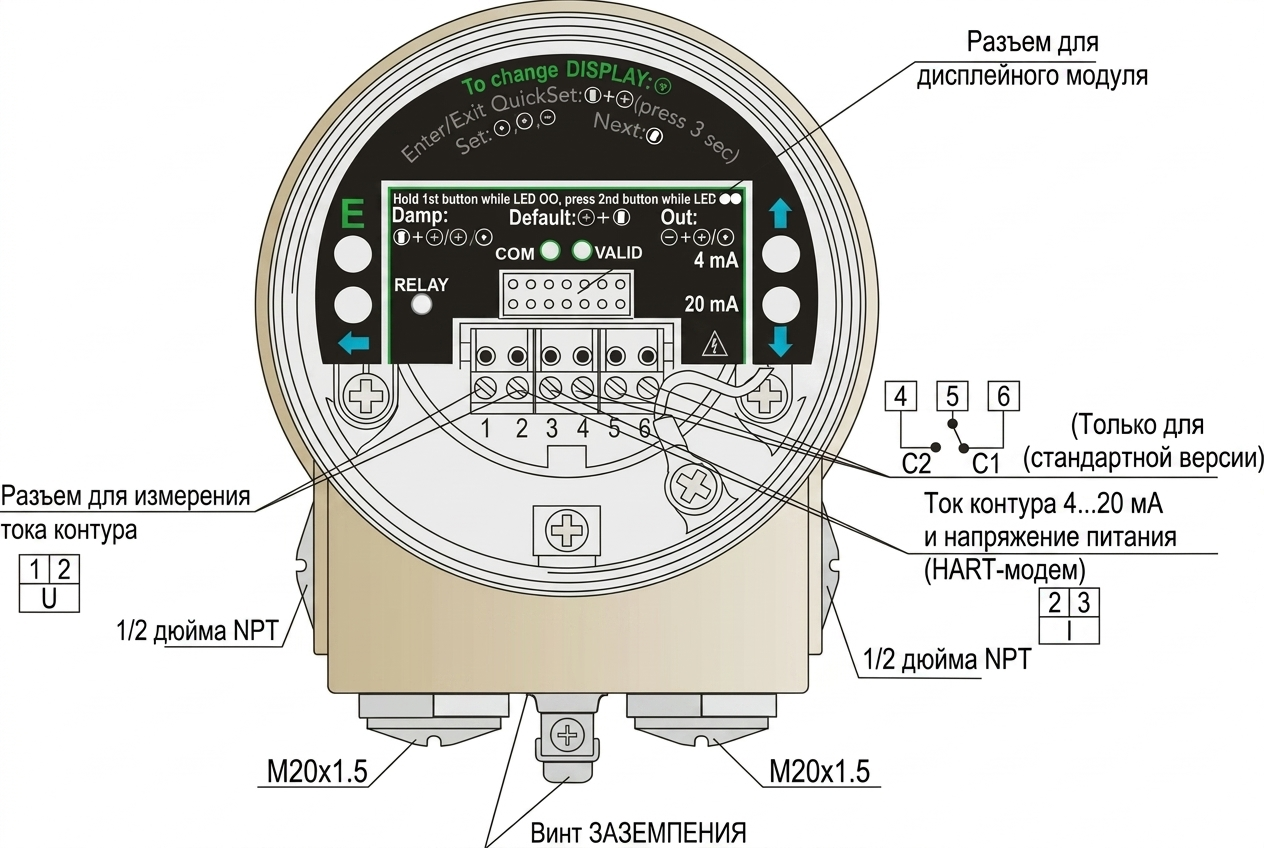

Клеммы, заземление и контрольные точки для измерения тока.
Проверка тока контура
После снятия крышки и дисплейного модуля, если он установлен, фактический ток контура можно измерить с точностью до 0,5 %. Для этого подключите вольтметр в диапазоне 200 мВ к контрольным точкам, указанным на схеме подключения.
