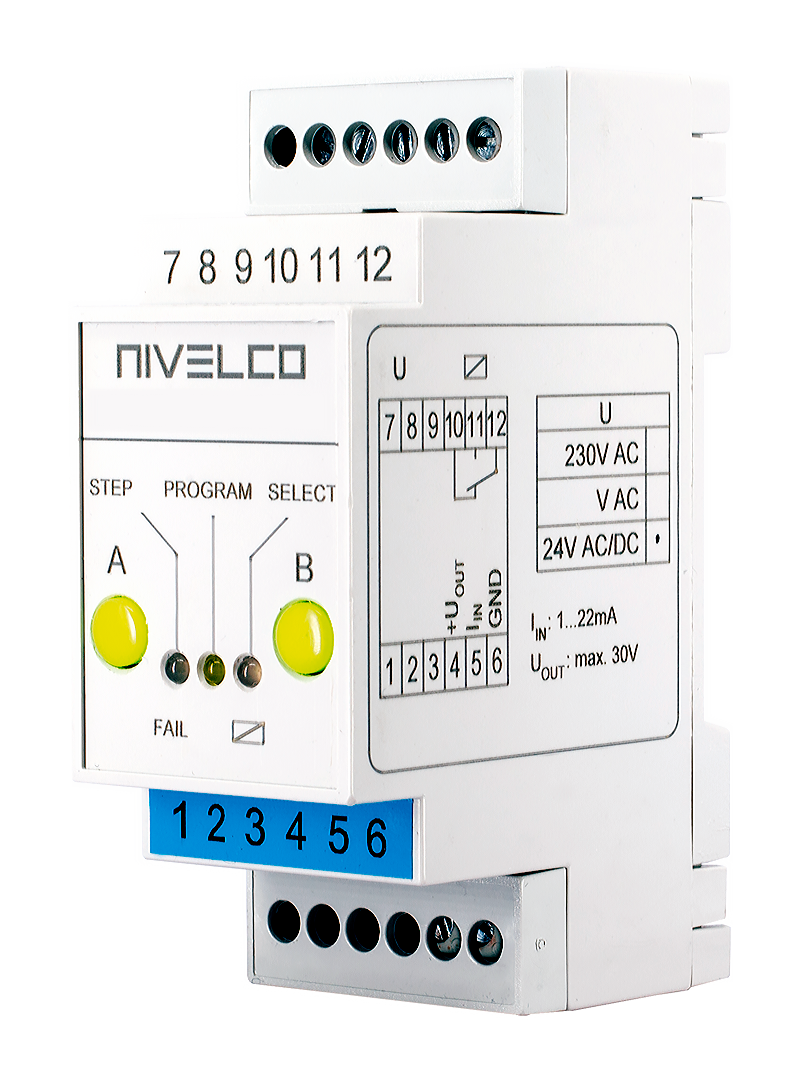

NIVELCONT PKK — многофункциональный переключатель
Многофункциональный переключатель NIVELCONT PKK для преобразования выходного сигнала в дискретный. В устройство встроено реле в искробезопасном исполнении. Настройка и управление преобразователем осуществляется через приборную панель.
Существует гибкая система скидок для оптовых покупателей
Описание NIVELCONT PKK
Многофункциональный переключатель NIVELCONT PKK способен контролировать двух- и четырехпроводный преобразователь с выходом 4...20 мА. Преобразует аналоговый сигнал в дискретный релейный выход, сравнивая входной импульс с запрограммированной величиной. По заданному условию сравнения вырабатывается дискретная команда для управления выходным реле.
Реле переключателя NIVELCONT PKK программируется в зависимости от подаваемого тока. Пользователю можно включить/выключить мониторинг неисправностей: в этом случае реле может размыкаться или замыкаться при обнаружении таковых. Прибор подходит для всех двухпроводных преобразователей NIVELCO.
Все условия и величины настраиваются пользователем с помощью функции обучения Teach-In, встроенной в систему. Управление осуществляется через кнопки на лицевой панели прибора.
Основные характеристики
- Переключатель в петли тока 4 – 20 мА;
- Монтаж на DIN рейку;
- Переключение предельных значений;
- Питание двухпроводного датчика;
- Гальваническое разделение;
- Искробезопасные Ex версии;
- Встроенная задержка 0,1/1/2/5 сек.
Нужна помощь инженера? Закажите бесплатную консультацию!
Принцип работы NIVELCONT PSW
Нужна помощь инженера? Закажите бесплатную консультацию!
Габариты NIVELCONT PKK
Расширенные характеристики NIVELCONT PKK
| Тип | PKK-312-☐ |
| Номинальный диапазон входного тока | 1…22 мА |
| Точность переключения / Дискретность | ±0,1 мА |
| Нижнее пороговое значение / Ток КЗ линии связи | 3,7 мА |
| Верхнее пороговое значение / Ток обрыва линии связи | 22 мА |
| Входной импеданс | 10 Ом |
| Перегрузочная способность по входу | 100 мА |
| Время задержки | 0,1 / 1 / 2 / 5 сек. по усмотрению |
| Выходное реле | 1xSPDT |
| Нагрузочная способность выходного реле | 250В AC, 8A, AC1 |
| Электрическое присоединение | Многожильный: 2,5 мм² Одножильный: 4,0 мм² |
| Механическое присоединение | Рейка EN 60715 |
| Степень защиты | IP20 |
| Вес | 0,21 кг |
Нужна помощь инженера? Закажите бесплатную консультацию!
Сферы применения NIVELCONT PKK
- Для гальванической развязки;
- Для барьера взрывозащиты;
- В качестве концевого выключателя;
- Для контроля ВКЛ/ВЫКЛ устройств в конкретной последовательности;
- Для контроля кабеля на наличие целостности и КЗ;
- Режим «измеряемое окно».
