Гидростатические уровнемеры — это высокоточные приборы для измерения уровня жидкости, основанные на принципе гидростатического давления. Они широко применяются в водоснабжении, промышленности, сельском хозяйстве и экологическом мониторинге благодаря своей надёжности, устойчивости к агрессивным средам и способности работать в сложных условиях.
В отличие от ультразвуковых или поплавковых датчиков, гидростатические уровнемеры не зависят от прозрачности среды, наличия пены или паров, что делает их незаменимыми в системах автоматизации и контроля уровня в резервуарах, скважинах, колодцах и трубопроводах.
В этой статье мы рассмотрим:
- Принцип работы гидростатических уровнемеров;
- Конструкцию и типы приборов, включая погружные (NIVOPRESS N) и врезные (NIVOPRESS D);
- Преимущества и ограничения каждого типа
- Области применения;
- Критерии выбора и подключения.
Принцип работы гидростатических уровнемеров
Работа гидростатического уровнемера основана на законе Паскаля и зависимости гидростатического давления от высоты столба жидкости. Прибор измеряет давление, создаваемое столбом жидкости над датчиком, и на основе этого значения рассчитывает уровень наполнения ёмкости.
Формула гидростатического давления:
P=ρ⋅g⋅h
где:
- P — давление (Па),
- ρ — плотность жидкости (кг/м³),
- g — ускорение свободного падения (9,81 м/с²),
- h — высота столба жидкости (м).
Датчик, погруженный на дно резервуара, фиксирует давление, которое преобразуется в электрический сигнал (обычно 4–20 мА или 0–10 В). Этот сигнал передаётся на контроллер или индикатор, где отображается уровень жидкости.
Строение гидростатических уровнемеров
Несмотря на общий принцип действия, гидростатический датчик уровня могут существенно отличаться по конструкции. Основные компоненты:
- Чувствительный элемент (сенсор) — измеряет давление. Изготавливается из нержавеющей стали, титана или керамики.
- Мембрана — контактирует со средой, передаёт давление на сенсор.
- Электронный блок — обрабатывает сигнал и обеспечивает его передачу.
- Корпус — защищает электронику, имеет высокую степень защиты (IP68).
- Кабель или резьбовое соединение — зависит от типа датчика.
Типы и виды гидростатических уровнемеров
Гидростатические уровнемеры делятся на два основных конструктивных типа:
Погружные (сабмерсные) уровнемеры (например, NIVOPRESS N)
Полностью погружаются в жидкость через верхнюю часть резервуара, скважины или колодца. Удерживаются на кабеле или тросе.
Конструктивные особенности:
- Гибкий кабель с встроенным вентиляционным каналом (для компенсации атмосферного давления);
- Чувствительный элемент и мембрана находятся на дне датчика;
- Корпус и электроника погружены в среду.
Преимущества:
- Подходят для глубоких скважин (до 350 м);
- Не требуют дополнительных отверстий в ёмкости;
- Простой монтаж в открытых водоёмах и колодцах.
Недостатки:
- Риск загрязнения мембраны в средах с высоким содержанием осадка;
- Требуется герметичность вентиляционного канала;
- Кабель может повреждаться при механическом воздействии.
Где применяются:
Скважины, насосные станции, открытые водоёмы, канализационные колодцы.
Врезные (фланцевые или резьбовые) уровнемеры (например, NIVOPRESS D)
Устанавливаются через технологическое отверстие в нижней части резервуара. Датчик не погружается в жидкость, а вкручивается или приваривается снаружи.
Конструктивные особенности:
- Мембрана выступает внутрь ёмкости и контактирует с жидкостью;
- Корпус и электроника остаются снаружи, защищены от среды;
- Подключение — через резьбу (G1", G1¼", фланец и др.).
Преимущества:
- Лёгкий доступ к электронике для обслуживания и калибровки;
- Высокая защита от влаги и коррозии;
- Подходят для агрессивных, загрязнённых и вязких сред;
- Не зависят от состояния верхней части резервуара (пена, пар, конденсат).
Недостатки:
- Требуется техническое отверстие в днище ёмкости;
- Не подходят для временных измерений;
- Ограниченная глубина измерения (обычно до 50–100 м).
Где применяются:
Промышленные резервуары, химические ёмкости, пищевое производство, системы с высоким давлением.
Особенности гидростатических уровнемеров
- Работают в любых прозрачных и непрозрачных жидкостях, включая сточные воды, нефть, химикаты.
- Не зависят от формы резервуара, наличия пены или паров.
- Устойчивы к вибрациям, перепадам температур и загрязнениям.
- Требуют учёта плотности жидкости для точных измерений.
- Не подходят для сыпучих материалов или сильно вязких сред.
Преимущества и недостатки гидростатических уровнемеров
Преимущества:
-
Высокая точность измерений (до ±0,5% от диапазона).
- Простота монтажа и эксплуатации.
- Долгий срок службы (до 10 лет при правильной эксплуатации).
- Возможность работы в агрессивных средах.
- Подходят для глубоких скважин и резервуаров.
Недостатки:
- Зависимость от плотности жидкости — при её изменении требуется перекалибровка.
- Необходимость герметичности вентиляционного канала (для моделей с кабелем).
- Ограниченная применимость в средах с высоким содержанием осадка (загрязнение мембраны).
- Требуют заземления и правильного подключения.
Область применения гидростатических уровнемеров
Гидростатические уровнемеры активно используются в следующих сферах:
- Водоснабжение и водоотведение — контроль уровня в скважинах, насосных станциях, резервуарах.
- Промышленность — управление процессами в химических, нефтегазовых и пищевых производствах.
- Сельское хозяйство — мониторинг уровня в хранилищах удобрений, навозных ямах, ирригационных системах.
- Экология — измерение уровня грунтовых вод, контроль загрязнений.
- Коммунальное хозяйство — автоматизация канализационных сетей, предотвращение переливов.
Назначение гидростатических уровнемеров
Основное назначение этих устройств — обеспечение непрерывного и точного контроля уровня жидкости для:
- Автоматизации насосов (включение/отключение по уровню).
- Предотвращения перелива или сухого хода насоса.
- Сбора данных для систем учёта и мониторинга.
- Обеспечения безопасности на промышленных объектах.
Схема подключения гидростатических уровнемеров

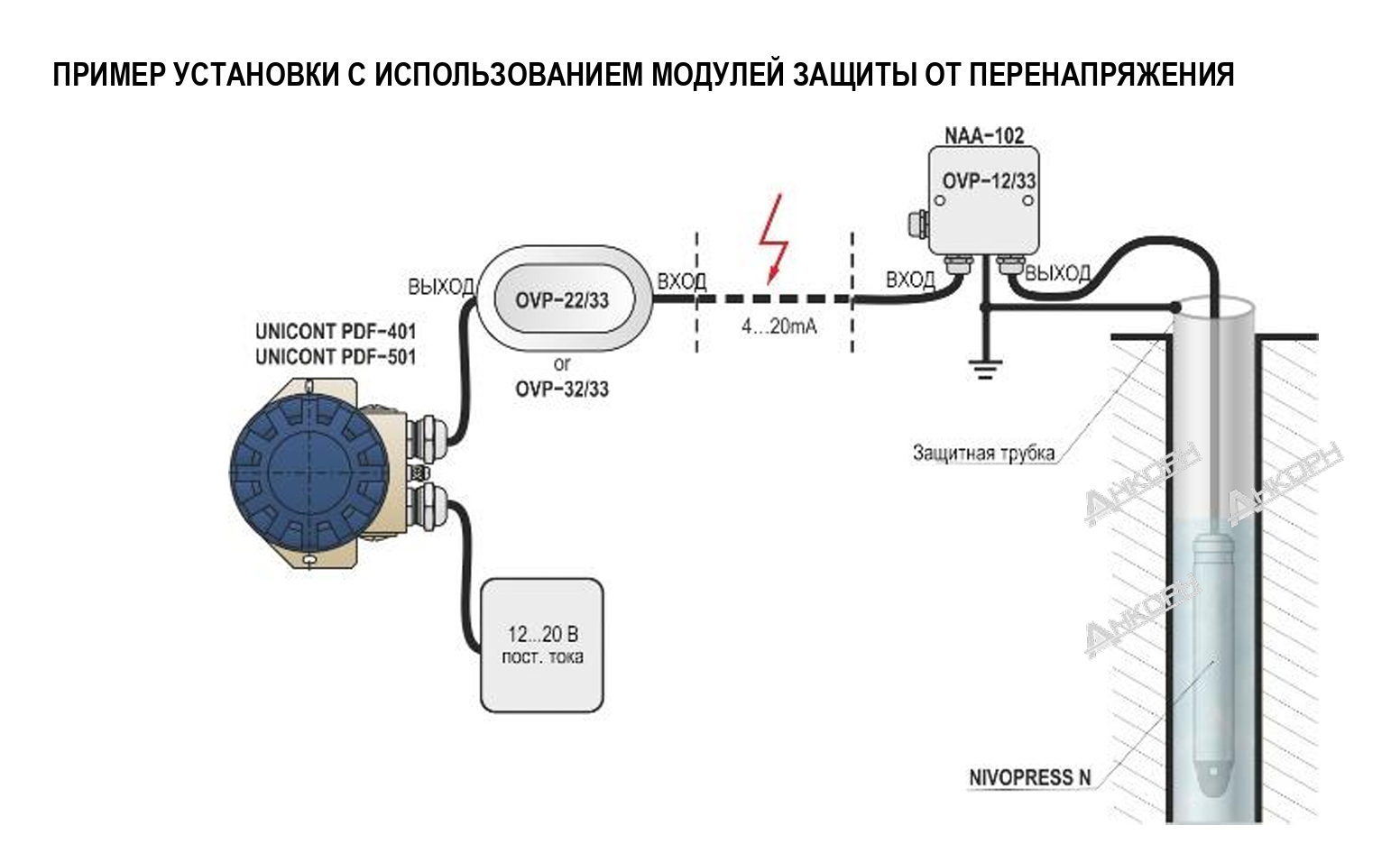

Подключение погружного гидростатического уровнемера зависит от типа сигнала и системы управления. Типовая схема включает:
- Погружной датчик — опускается на дно резервуара.
- Кабель — передаёт сигнал и (в случае вентиляции) компенсирует давление.
- Блок питания (24 В) — подаёт питание на датчик.
- Приёмное устройство — контроллер, ПЛК, индикатор уровня или SCADA-система.

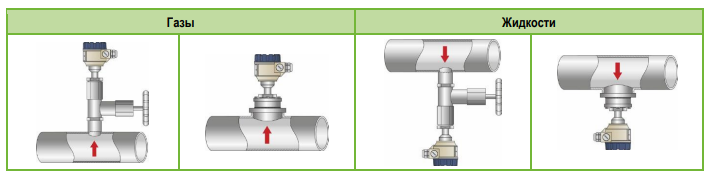

Подключение врезного гидростатического уровнемера зависит от типа сигнала и системы управления. Типовая схема включает:
- Врезной датчик — устанавливается через резьбовое или фланцевое соединение в днище ёмкости, мембрана контактирует с жидкостью, корпус остаётся снаружи.
- Сигнальный кабель — передаёт аналоговый сигнал (4–20 мА) и питание, рекомендуется экранированный.
- Блок питания (24 В DC) — обеспечивает стабильное питание датчика.
- Приёмное устройство — контроллер, ПЛК, индикатор уровня или SCADA-система для обработки и отображения данных.
Важно!
- Для датчиков с вентиляционным кабелем конец кабеля должен быть выведен в атмосферу (не герметизировать!).
- При использовании в агрессивных средах — выбирать датчики с защитой IP68 и коррозионностойкими материалами.
- Сигнальный кабель должен быть экранированным, чтобы избежать помех.
Когда выбирать погружной, а когда — врезной уровнемер?
| Условие | Рекомендованный тип |
| Глубина > 100 м | Погружной (NIVOPRESS N) |
| Агрессивная среда, нужна защита электроники | Врезной (NIVOPRESS D) |
| Частое обслуживание | Врезной (доступ снаружи) |
| Открытый колодец / скважина | Погружной |
| Ёмкость под давлением | Врезной с абсолютным сенсором |
| Высокое содержание осадка | Врезной (меньше риск загрязнения) |
Когда применяются гидростатические уровнемеры?
Погружные гидростатические уровнемеры выбирают, когда:
- Нужна высокая точность в глубоких ёмкостях.
- Жидкость непрозрачная, пенистая или с парообразованием (ультразвуковые датчики в таких условиях работают хуже).
- Резервуар открытый — тогда используются датчики с вентиляцией.
- Требуется длительная бесперебойная работа без обслуживания.
- Невозможно использовать поплавковые или радиолокационные датчики из-за условий среды.
Гидростатические уровнемеры — это надёжное и точное решение для измерения уровня жидкости в самых разных условиях. Благодаря простоте конструкции, устойчивости к внешним воздействиям и широкому диапазону применения, они остаются одними из самых востребованных средств контроля в промышленности и ЖКХ.
При выборе гидростатического уровнемера важно учитывать тип жидкости, глубину измерения, условия эксплуатации и требуемую точность. Правильно подобранный и установленный прибор прослужит много лет, обеспечивая стабильную работу всей системы.
