Практическое руководство по размещению ультразвукового преобразователя
Измерение уровня жидкости
Положение и выравнивание
В цилиндрическом резервуаре или силосе преобразователь желательно размещать на расстоянии от центра r = (0,3-0,5)R, где R - радиус резервуара. Поверхность преобразователя должна быть параллельна поверхности жидкости; допустимое отклонение составляет +/- (2-3)°.

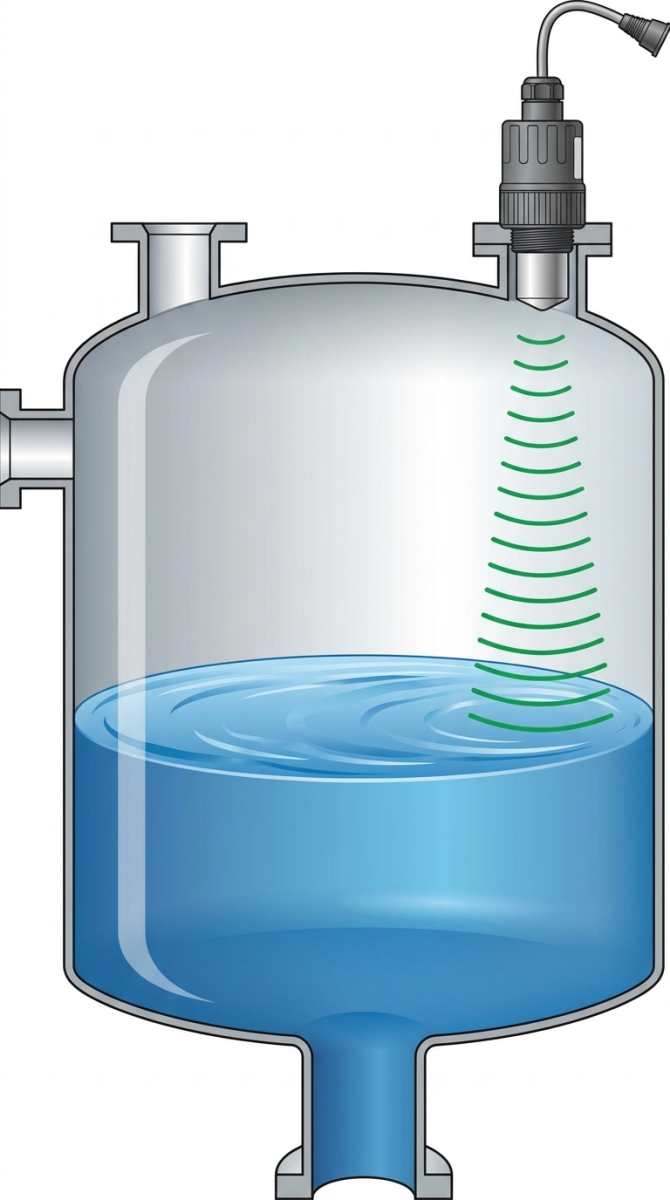

Правильное положение преобразователя над свободной поверхностью.
Внутренние элементы резервуара необходимо учитывать при выборе точки установки.

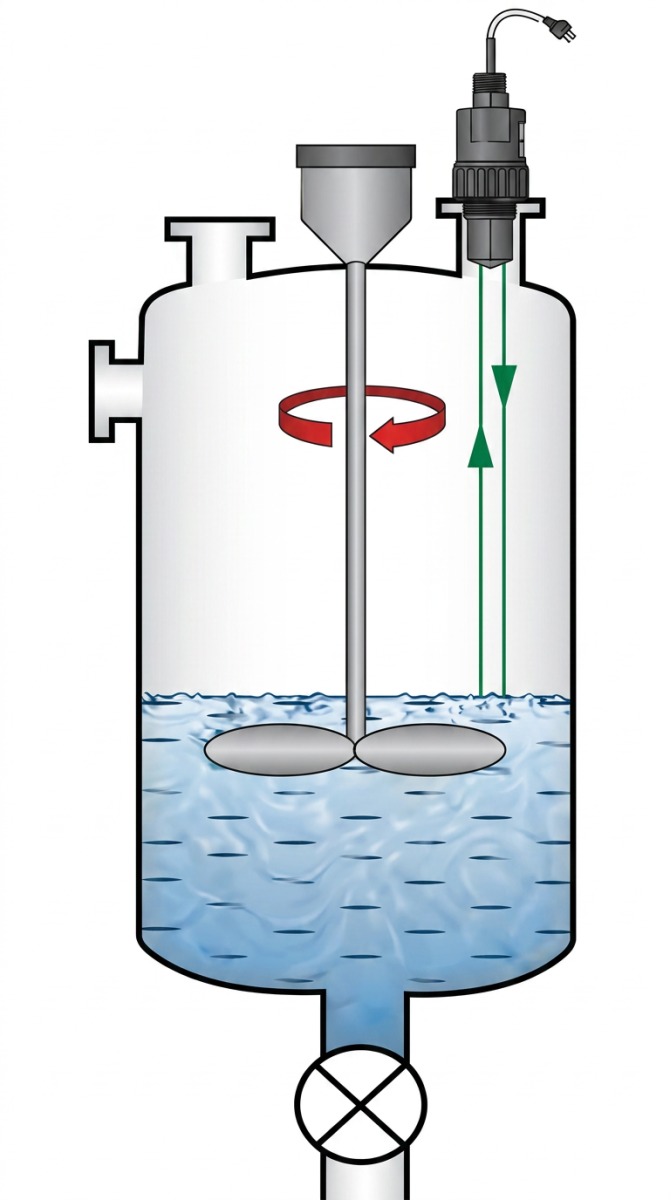

Мешалка в зоне сигнала может стать источником помех.

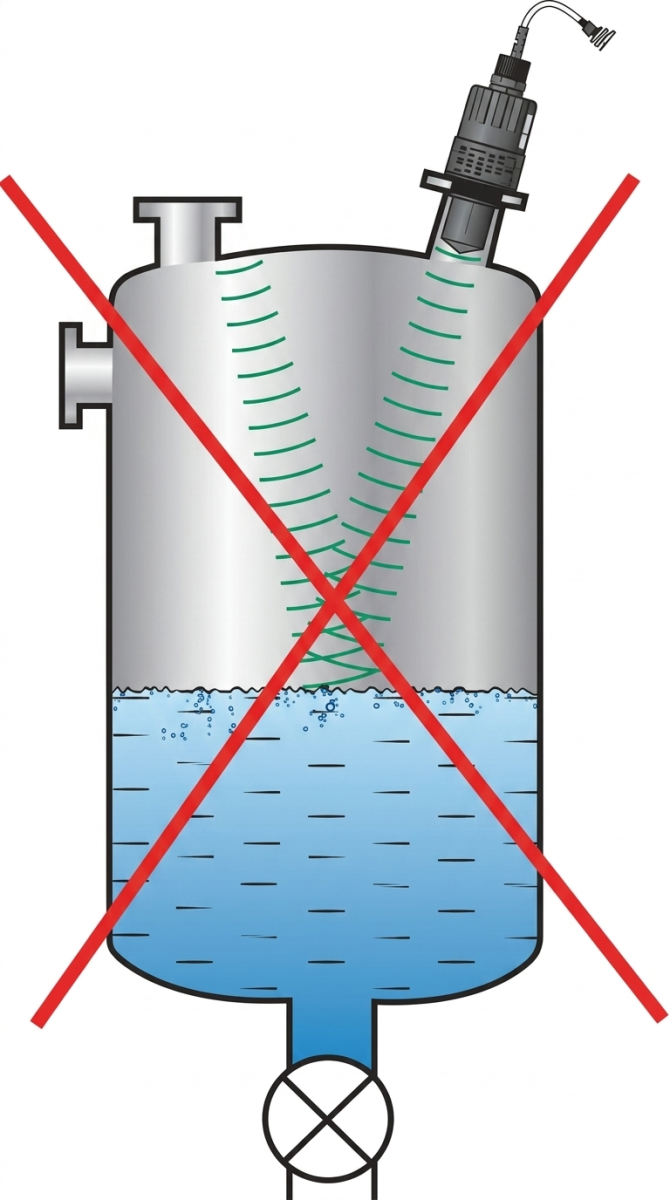

Преобразователь не следует устанавливать под наклоном.

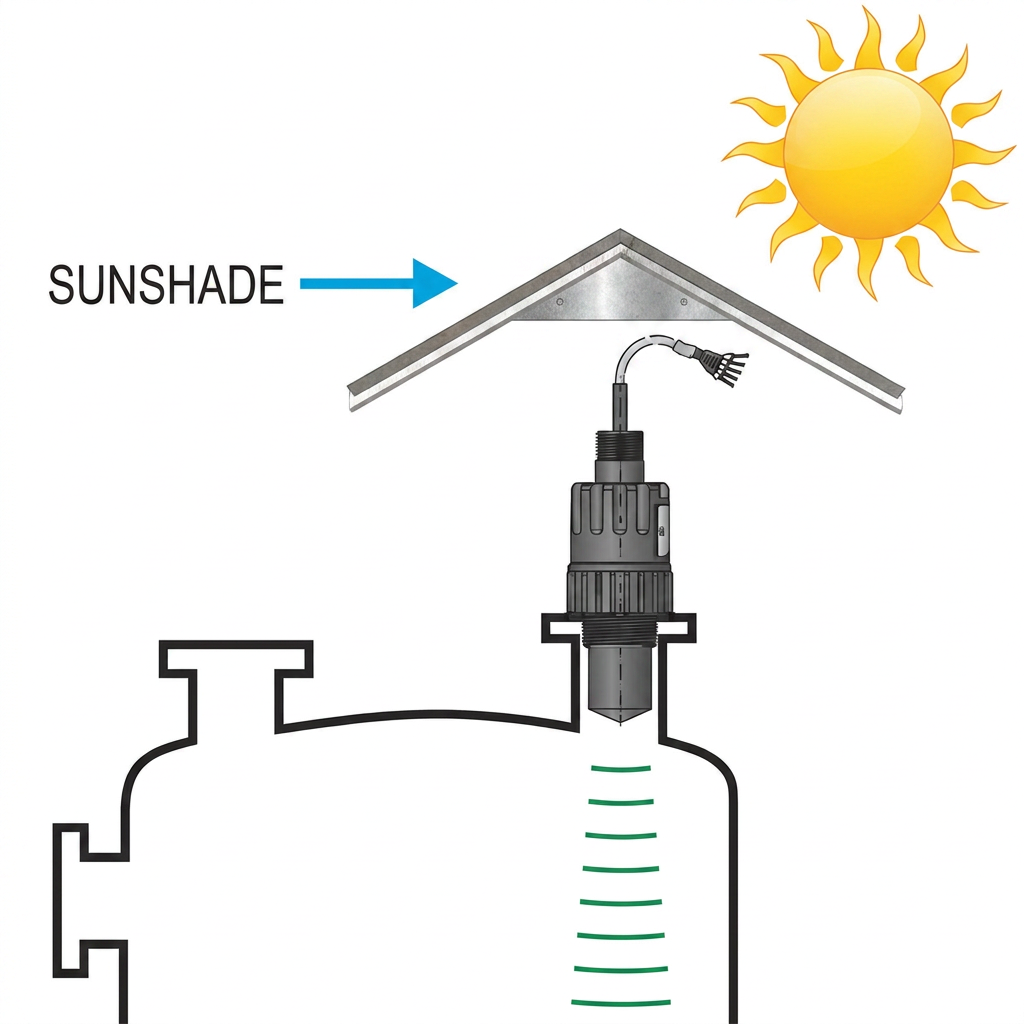

Навес защищает преобразователь от прямого солнечного нагрева.
Препятствия и условия поверхности
- В конусе ультразвукового излучения не должно быть труб, ребер жесткости, термометров и других посторонних предметов.
- Один неподвижный мешающий объект можно исключить настройкой параметра P29.

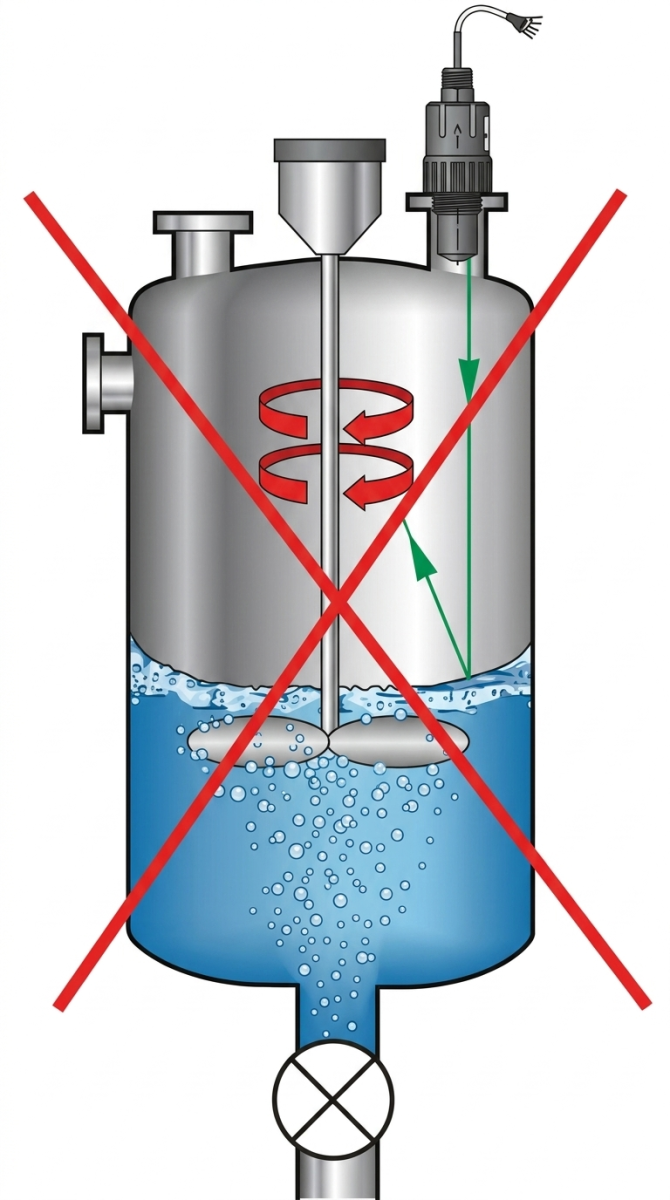

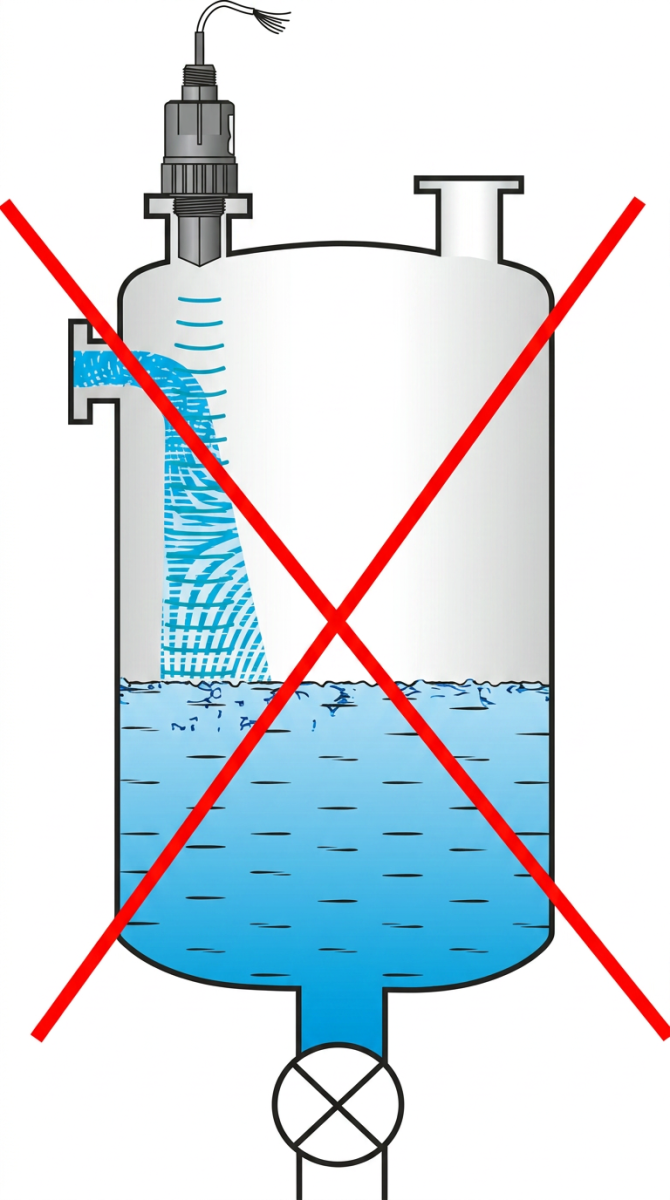

- Пена способна ухудшить отражение ультразвука; датчик устанавливают вдали от места подачи жидкости или используют успокоительную трубу либо колодец.
Опора, поток воздуха и пары
Для установки необходима прочная опорная труба со скругленной внутренней кромкой в месте выхода ультразвукового сигнала. Интенсивное движение воздуха или газа около конуса излучения может повлиять на распространение ультразвука.
- При сильном потоке воздуха рекомендуется прибор с меньшей рабочей частотой, например 40 или 20 кГц.
- Для закрытых резервуаров с парами или газами, особенно установленных на улице без защиты от солнца, выбирают прибор с уменьшенным номинальным диапазоном измерений.
Поток воздуха или газа в зоне измерения может искажать сигнал.
Минимальные размеры установки
В исходном руководстве приведены минимальные размеры Dмин в зависимости от длины L и исполнения прибора. Для исполнений SP-39, SP-38 и SP-37 указаны следующие значения:
6. При L = 150 мм: Dмин = 50 мм для SP-39 и 60 мм для SP-38/SP-37.
7. При L = 200 мм: Dмин = 50 мм для SP-39, 60 мм для SP-38 и 75 мм для SP-37.
8. При L = 250 мм: Dмин = 65 мм для SP-39/SP-38 и 90 мм для SP-37.
9. При L = 300 мм: Dмин = 80 мм для SP-39, 75 мм для SP-38 и 105 мм для SP-37.
Для исполнений SP-34 и SP-32 руководство отсылает за значениями к дистрибьютору.

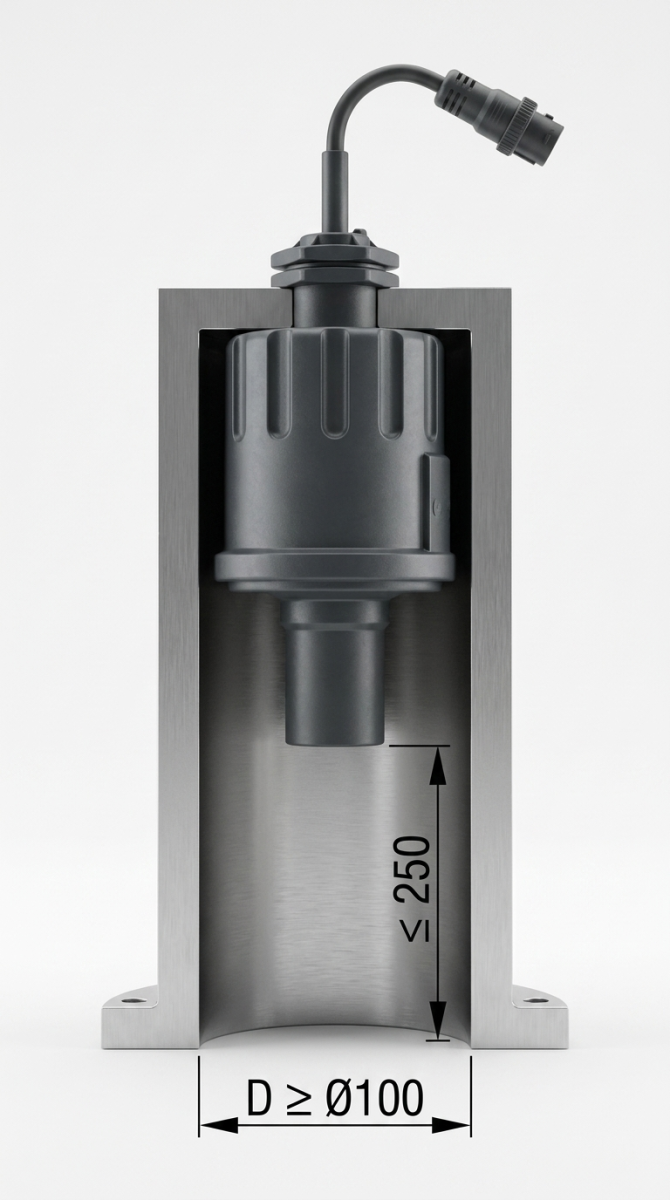

Монтажная опора: условие D >= 100 мм и ограничение по высоте до 250 мм.

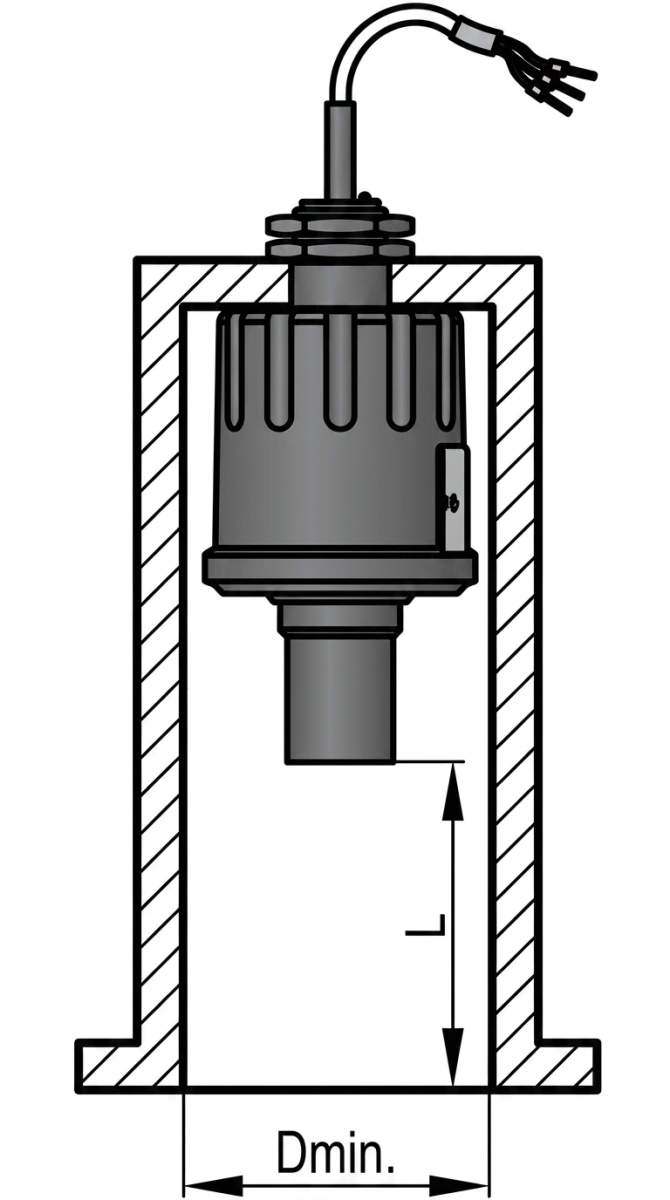

Монтажная опора с обозначением длины L и минимального диаметра Dмин.

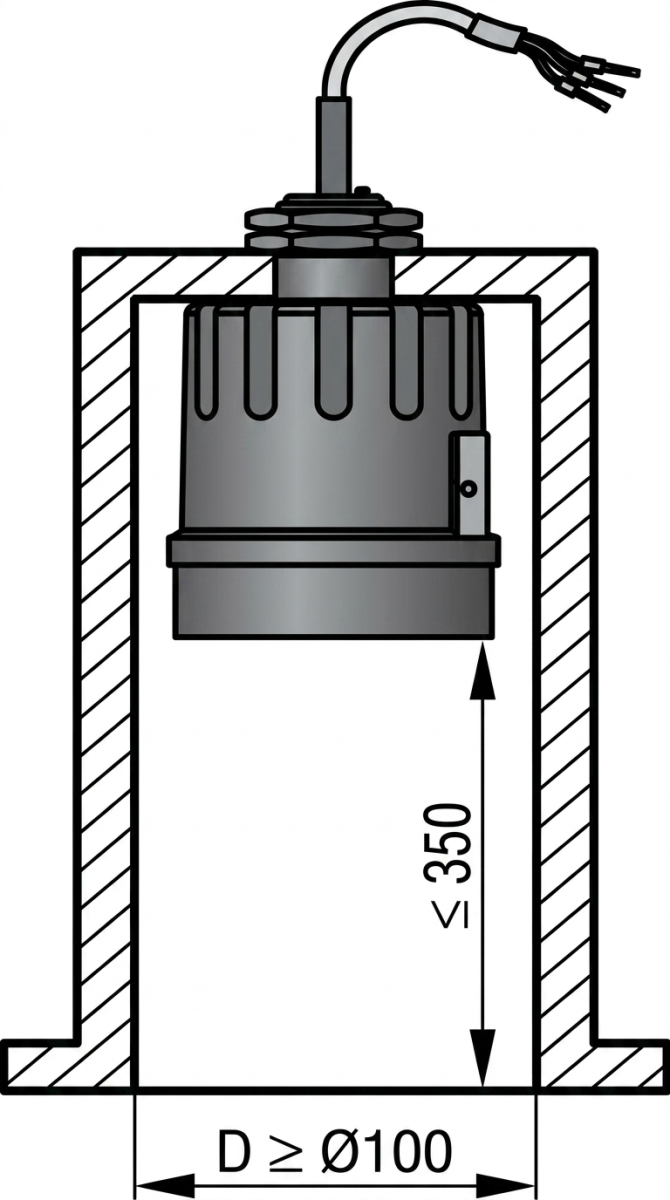

Монтажная опора: условие D >= 100 мм и ограничение по высоте до 350 мм.

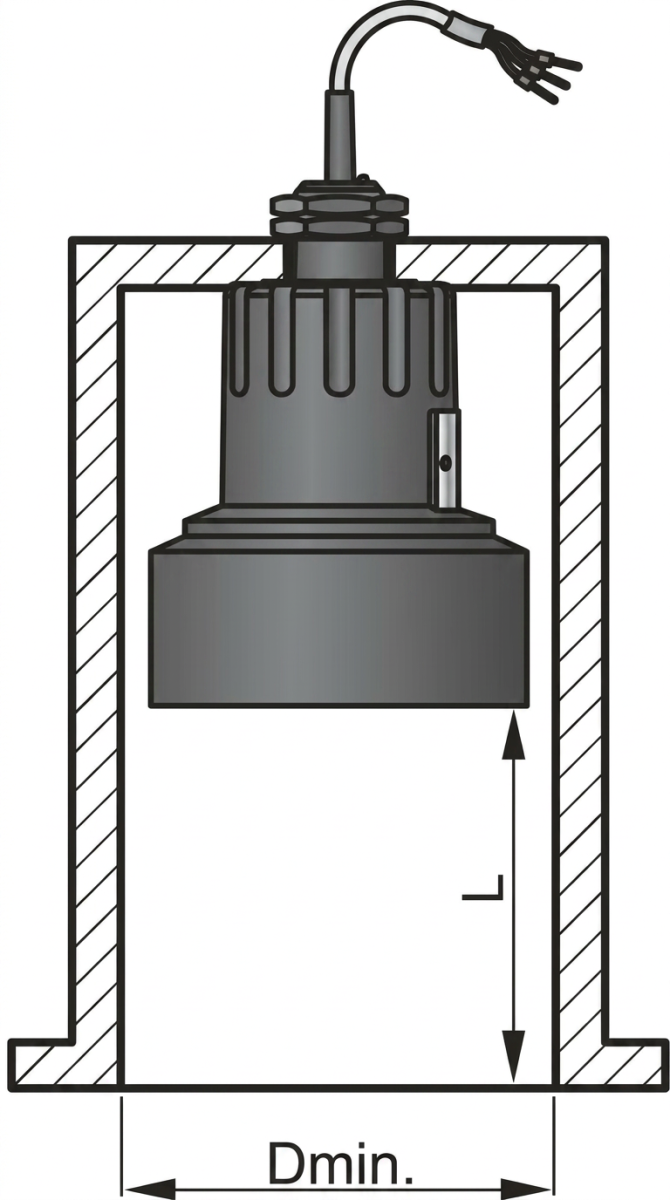

Монтажная опора для исполнения с увеличенной геометрией корпуса.
Измерение расхода в открытом канале
EasyTREK подходит для измерения расхода в открытом канале после выполнения соответствующих настроек прибора. Для получения устойчивого сигнала важно соблюсти положение датчика относительно лотка или водослива.
- Установите преобразователь на минимально возможном расстоянии над ожидаемым максимальным уровнем воды, соблюдая минимальный диапазон измерений.
- Разместите прибор вдоль продольной оси лотка или водослива в точке, заданной характеристиками измерительного устройства; для лотка Паршаля NIVELCO используйте отмеченную точку.
- Обеспечьте поверхность без пены непосредственно под преобразователем и надежно зафиксируйте прибор.
- Проверьте длину и присоединение участков до и после водомерного лотка и предусмотрите навес от солнца.
Даже при правильной установке точность определения расхода обычно ниже точности измерения расстояния, поскольку на результат влияют характеристики лотка или водослива.
