Бесконтактный ультразвуковой датчик.
Измеряет уровень и объём жидкости, не зависит от её вязкости и плотности. Внесён в реестр СИ РФ, что подтверждает его высокое качество. Компактный, экономичный, легко устанавливается. Подходит для водоподготовки, химии, пищевой отрасли, очистных сооружений и работы с взрывоопасными жидкостями.
Датчик EasyTREK для жидкостей - компактный ультразвуковой уровнемер. Высокоточное многофункциональное устройство, разработанное для непрерывного измерения уровня.
Данный прибор относится к бесконтактным преобразователям уровня, которые не имеют прямого контакта с измеряемым продуктом, что является преимуществом, т.к. это позволяет измерять уровень коррозионноактивных, химически агрессивных и липких сред.
Принцип работы основывается на свойствах акустической волны, которые генерирует датчик и ее отражении от поверхности измеряемого вещества.
Ультразвуковой уровнемер EasyTREK содержит реле для контроля предельных уровней и управления устройствами-исполнителями по сигналам крайних допустимых значений. Прибор можно использовать при максимальном давлении в 3 бара, в то время как рабочий диапазон — 25 м. Для стандартных резервуаров этого значения более чем достаточно.
Ультразвуковой уровнемер EasyTREK во взрывобезопасном исполнении допустимо применять даже в агрессивных средах. Для открытых каналов и общего измерения расхода целесообразно снизить диапазон до нижнего предельного значения. Чтобы получить более высокий уровень точности показателей, следует располагать уровнемер максимально близко к поверхности измеряемой жидкости.
- 1. Высокая точность измерений
- На точность не влияют физические и химические свойства жидкости: вязкость, плотность, электропроводность и температура среды
- 2. Устойчивость к сложным эксплуатационным условиям
- Узкий угол излучения исключает ложные отражения от стен резервуара
- Степень защиты *IP68* обеспечивает надёжность в подземных колодцах, наружных установках, во влажных и загрязнённых условиях
- 3. Совместимость с агрессивными и санитарными средами
- Материалы корпуса (PP, PVDF, PTFE) обеспечивают устойчивость к кислотам, щелочам, реагентам
- Применяется в пищевой промышленности (CIP-мойка, ферментёры), химии, очистных сооружениях и судостроении
- 4. Экономичное решение
- EasyTREK предлагает функционал промышленного уровня при доступной цене, что особенно важно для модернизации объектов без увеличения бюджета
- Минимальные эксплуатационные затраты — прибор не требует частого обслуживания
- 5. Простая установка и настройка
- Компактная конструкция облегчает монтаж даже в ограниченных пространствах
- Установка не требует высокой квалификации: справится даже малоопытный сотрудник
- Настройка выполняется с помощью панели управления или через MultiCONT/HART без ПК
- 6. Гарантия качества
- Гарантия производителя — 5 лет, подтверждает надёжность прибора и снижает риски при закупке
- Долговечность оборудования уменьшает затраты на обслуживание и замену
Нужна помощь инженера? Закажите бесплатную консультацию!
|

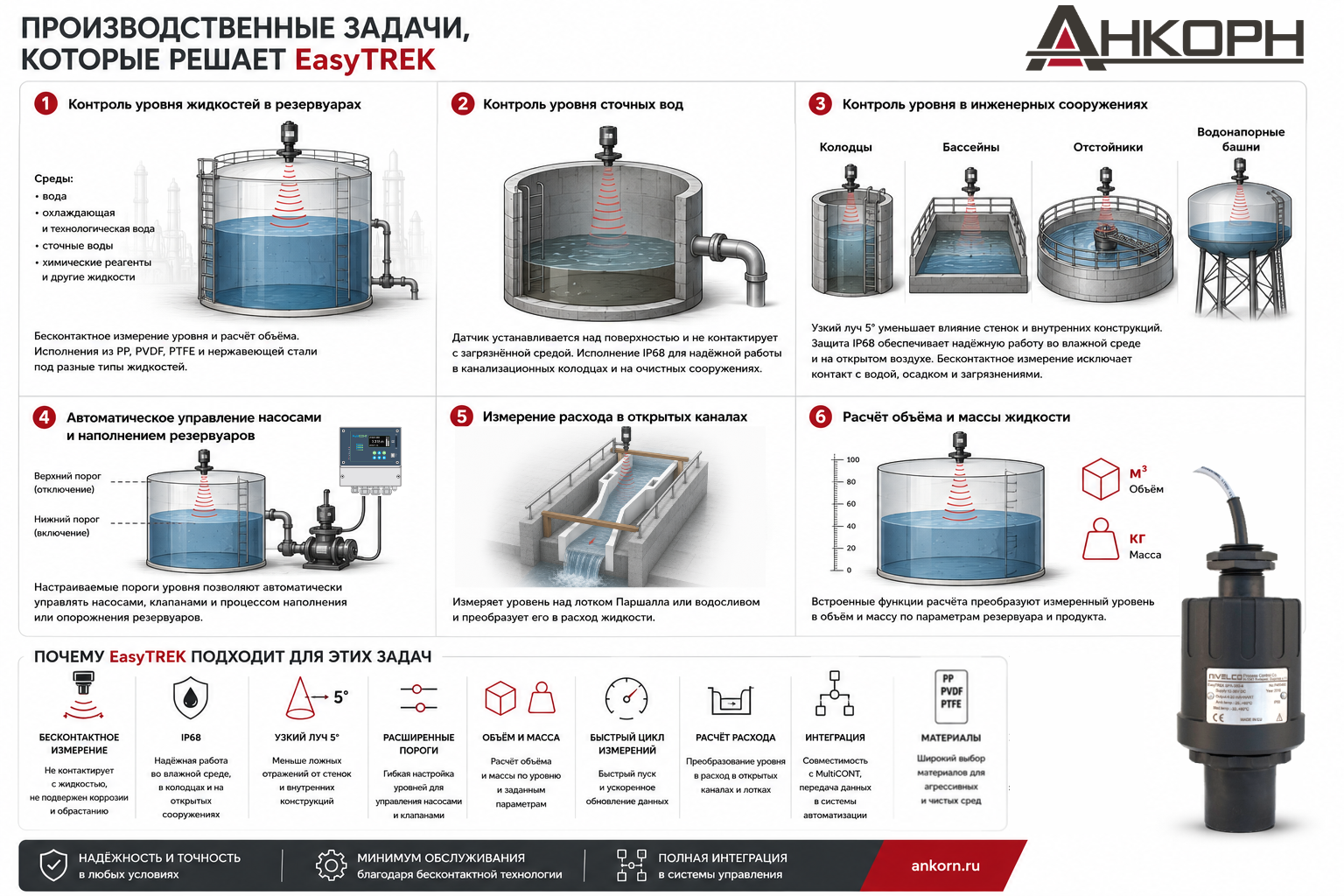

Производственная задача |
Почему EasyTREK — решает задачу |
| Контроль уровня жидкостей в резервуарах | Бесконтактное ультразвуковое измерение. Исполнения из PP, PVDF, PTFE позволяют подобрать датчик под различные жидкости. Возможен расчёт объёма |
| Контроль уровня сточных вод | Датчик не контактирует с загрязнённой средой. Исполнение IP68 позволяет использовать прибор в канализационных колодцах и на очистных сооружениях |
| Контроль уровня в инженерных сооружениях | Узкий луч 5°, защита IP68 и бесконтактное измерение позволяют применять прибор в колодцах, бассейнах, отстойниках и водонапорных башнях |
| Автоматическое управление насосами и наполнением резервуаров | Настраиваемые пороги уровня и интеграция с MultiCONT позволяют управлять насосами, клапанами и процессом наполнения или опорожнения резервуаров |
| Измерение расхода в открытых каналах | Измеряет уровень над лотком Паршалла или водосливом и преобразует его в расход жидкости |
| Расчёт объёма и массы жидкости | Встроенные функции расчёта преобразуют измеренный уровень в объём и массу по параметрам резервуара и продукта. |
Для подключения уровнемера EasyTREK к компьютеру, настройки параметров и диагностики прибора используется программа EView2 и HART-модем UNICOMM.
Для стабильной работы рекомендуем использовать фирменные HART-модемы NIVELCO:
• UNICOMM SAT-304;
• UNICOMM SAK-305.
Модем UNICOMM обеспечивает корректный обмен данными между уровнемером и компьютером, позволяет считывать параметры прибора, изменять настройки и контролировать измеряемые значения.
При заказе уровнемера EasyTREK рекомендуем добавить HART-модем UNICOMM в комплект поставки — это позволит выполнить настройку оборудования сразу после установки без дополнительных адаптеров и поиска совместимых устройств.
Программное обеспечение EView2 предоставляется бесплатно и полностью переведено на русский язык.
Нужна помощь инженера? Закажите бесплатную консультацию!
В основе ультразвукового метода лежит бесконтактное измерение между прибором и измеряемой средой.
Датчик необходимо установить в верхней точке емкости. При этом нужно соблюсти важную деталь, чтобы прибор располагался параллельно измеряемому веществу. Замер данных осуществляется за счет обработки сигнала. Ультразвуковой импульс, испускаемый датчиком, отражается от поверхности жидкости и возвращается. Расчет уровня производится по зафиксированным данным блоком электроники по формуле:
LEV = H – DIST,
DIST = ½Vs*t, где
Vs – скорость выданного импульса,
t – время прохождения импульса.
Конусность излучения – один из самых главных параметров, которое оказывает влияние на работоспособность датчика в различных условиях. Если угол конусности ниже, то прибор будет лучше справляться со своей задачей в узких емкостях, т.к. в этом случае сигнал не будет отражаться ни от чего другого, кроме самого измеряемого продукта.
В зависимости от конструкции датчики имеют некоторые ограничения по измерению расстояния, так называемую «мертвую зону», ее необходимо отрегулировать через программные устройства.
Аналогично датчику EchoTREK, EasyTREK для жидкостей имеет функцию замера расхода жидкости в открытых каналах, рассчитывать объем и вес измеряемого продукта.
Нужна помощь инженера? Закажите бесплатную консультацию!
| Материал корпуса / излучателя | Полипропилен (PP), Поливинилиденфторид (PVDF), Тефлон (PTFE) / Полипропилен (PP) | |
| Температура среды | Датчики PP, PVDF, PTFE -30 °C...+90 °С | |
| Температура окружающей среды | -30 °С…+80 °С | |
| Давление* (абсолютное) | 0,05…0,3 МПа (0,5…3 бар) | |
| Уплотнение | Чувствительный элемент PP: EPDM все элементы изготовленные из FPM (Viton) | |
| Механическая защита | IP 68 | |
| Питание / Потребляемая мощность | 11,8…36В DC без коммуникации HART | 48…720 мВт, гальванически разделен, встроенная переходная защита от перенапряжения |
| 12,2…36В DC с коммуникацией HART | ||
| Точность** | ± (0,2 % от измеряемого расстояния + 0,05 % от максимального расстояния измерения) | |
| Разрешение |
В зависимости от измеренного расстояния изменяется: < 2 м: 1 мм, 2...5 м: 2 мм, 5...10 м: 5 мм, > 10 м: 10 мм |
|
| Выходы |
Аналоговый: 4…20 мA, (3,9…20,5 мA), Rtmax = (Ut – 11,4 В)/0,02 A, гальванически разделен, встроенная переходная защита от перенапряжения |
|
| Реле с переменным контактом (SPDT) 30В AC, 1 A DC | ||
|
Последовательная цепь: интерфейс HART, закрывающее сопротивление ≥ 250 Ом |
||
| Электрическое подключение | 6 x 0,5 мм² экранированный кабель ⌀6 мм x 5 м (макс. до 30 м) | |
| Электрозащита | Класс защиты от прикосновения III, питание низким напряжением | |
* - При давлении ниже 1 бар необходима консультация специалиста “АНКОРН”.
** - В случае идеальной отражающей поверхности и при установившейся температуре.
| Взрывозащищенность | II1G EEx ia IIB T6 IP68 |
| Искробезопасность |
Ci ≤ 15 нФ, Li ≤ 200 мкГн, Ui ≤ 30 В, Ii ≤ 140 мА, Pi ≤ 1 Вт к приборам Ex применяется только блок питания EEx ia |
| Применяемый блок питания Ex, нагрузка |
Uo < 30 В, Io < 140 мА, Po < 1Вт, Диапазон напряж. питания 12…30В, Rt max = (Ut – 12 В) / 0,02 A |
| Температура среды |
для материала PP от –30 до +70 °С, для материала PVDF от –30 до +80 °С, к элементу PTFE (тефлон) от –30 до +90 °С |
| Температура окружающей среды | от -30 до +70 °С |
Нужна помощь инженера? Закажите бесплатную консультацию!
Подобрать нужный прибор под особенности вашего производства можно самостоятельно, опираясь на таблицу ниже.
| Код заказа | Измеряемое расстояние | Выходы | Материал корпуса |
| При напряжении питания: 12 - 36V DC, 2-х пров. | |||
| EasyTREK SP-500 | до 18 m | 4 — 20mA + HART + SPDT реле | PP, PVDF, PTFE |
| EasyTREK SPA-390-4 | 0,2 — 4 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-39N-4 | 0,2 — 4 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-39N-8 Ex (взрывобезопасный) | 0,2 — 4 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-390-8 Ex (взрывобезопасный) | 0,2 — 4 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPB-390-3 | 0,2 — 4 m | 4 — 20mA, HART, логгер | поливинилиденфторид (PVDF) |
| EasyTREK SPB-390-A | 0,2 — 4 m | 4 — 20mA, HART, реле, логгер | поливинилиденфторид (PVDF) |
| EasyTREK SPA-390-H | 0,2 — 4 m | 4 — 20mA, HART, реле | полипропилен (PP) |
| EasyTREK SPT-39N-3 | 0,2 — 4 m | 4 — 20mA, HART, логгер | тефлон (PTFE) |
| EasyTREK SPT-390-4 | 0,2 — 4 m | 4 — 20mA, HART | тефлон (PTFE) |
| EasyTREK SPT-390-8 Ex (взрывобезопасный) | 0,2 — 4 m | 4 — 20mA, HART | тефлон (PTFE) |
| EasyTREK SPB-39N-4 | 0,2 — 4 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPB-390-4 | 0,2 — 4 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPB-39N-8 Ex (взрывобезопасный) | 0,2 — 4 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPB-390-8 Ex (взрывобезопасный) | 0,2 — 4 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPB-39N-7 Ex (взрывобезопасный) | 0,2 — 4 m | 4 — 20mA, HART, логгер | поливинилиденфторид (PVDF) |
| EasyTREK SPA-38N-4 | 0,25 — 6 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-38N-H | 0,25 — 6 m | 4 — 20mA, HART, реле | полипропилен (PP) |
| EasyTREK SPA-380-4 | 0,25 — 6 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-380-8 Ex (взрывобезопасный) | 0,25 — 6 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-380-H | 0,25 — 6 m | 4 — 20mA, HART, реле | полипропилен (PP) |
| EasyTREK SPB-380-4 | 0,25 — 6 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPB-38N-4 | 0,25 — 6 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPB-380-8 Ex (взрывобезопасный) | 0,25 — 6 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPB-380-H | 0,25 — 6 m | 4 — 20mA, HART, реле | поливинилиденфторид (PVDF) |
| EasyTREK SPA-360-4 | 0,35 — 10 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-360-8 Ex (взрывобезопасный) | 0,35 — 10 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-360-H | 0,35 — 10 m | 4 — 20mA, HART, реле | полипропилен (PP) |
| EasyTREK SPB-360-4 | 0,35 — 10 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPA-37N-8 Ex (взрывобезопасный) | 0,35 — 8 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-370-4 | 0,35 — 8 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-370-8 Ex (взрывобезопасный) | 0,35 — 8 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-370-H | 0,35 — 8 m | 4 — 20mA, HART, реле | полипропилен (PP) |
| EasyTREK SPT-370-4 | 0,35 — 8 m | 4 — 20mA, HART | тефлон (PTFE) |
| EasyTREK SPB-370-4 | 0,35 — 8 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPA-340-4 | 0,45 — 15 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-340-8 Ex (взрывобезопасный) | 0,45 — 15 m | 4 — 20mA, HART | полипропилен (PP) |
| EasyTREK SPA-340-H | 0,45 — 15 m | 4 — 20mA, HART, реле | полипропилен (PP) |
| EasyTREK SPB-340-4 | 0,45 — 15 m | 4 — 20mA, HART | поливинилиденфторид (PVDF) |
| EasyTREK SPA-320-4 | 0,6 — 25 m | 4 — 20mA, HART | полипропилен (PP) |
*Ex - взрывобезопасная модель
