Кукуруза — одна из ключевых сельскохозяйственных культур в мире, объёмы производства и переработки которой исчисляются миллионами тонн. Элеваторы, силосы, бункеры временного хранения, нории, сушилки, дробилки — на всех этих объектах точное знание уровня зерна является не просто вопросом учёта, а критическим условием безопасной и эффективной работы. Переполнение силоса может привести к повреждению кровли и несущих конструкций, а полное опорожнение — к выходу из строя выгрузных шнеков и транспортёров, работающих «на сухую».
Однако измерение уровня кукурузы как сыпучего материала сопряжено с рядом специфических проблем, несвойственных жидким средам. Во-первых, это пыль. При загрузке и выгрузке зерна в воздух поднимаются тонны мелкодисперсной взвеси, которая образует плотные облака, полностью непрозрачные для оптических датчиков и сильно ослабляющие акустический сигнал. Во-вторых, поверхность зерна в силосе никогда не бывает ровной: кукуруза образует конус насыпи с углом естественного откоса, который может меняться в зависимости от влажности и сорности зерна. Прибор должен корректно измерять уровень по верхушке этого конуса, а не по пустоте у стенки. В-третьих, кукуруза — это абразивный материал, который механически изнашивает контактирующие с ним элементы. К тому же влажное зерно склонно к слёживанию и налипанию, что может вывести из строя датчики с чувствительными мембранами. Наконец, сами силосы часто достигают высоты 30, а иногда и 60 метров, предъявляя особые требования к дальности измерения и прочности тросовых элементов.
Универсального датчика для всех задач зернового хозяйства не существует, но существует выверенная комбинация технологий. Рассмотрим три прибора для непрерывного измерения уровня, которые в совокупности закрывают весь спектр потребностей современного элеватора и комбикормового завода: от экономичного контроля в небольших бункерах до прецизионного мониторинга в гигантских силосах.
Ультразвуковой метод для сыпучих (EasyTREK): экономичный контроль для бункеров и малых силосов
Наиболее простым и бюджетным решением для измерения уровня кукурузы в бункерах и силосах средней высоты остаётся ультразвуковой бесконтактный метод. Прибор EasyTREK в исполнении для сыпучих материалов специально оптимизирован для работы с зерном, гранулятами и пылеобразными продуктами. Он излучает акустическую волну в сторону поверхности зерна и по времени возврата эхо-сигнала рассчитывает расстояние, а значит, и уровень заполнения.
Для зерновых задач у EasyTREK есть несколько принципиальных достоинств. Прежде всего, это бесконтактность: излучатель не касается кукурузы, а значит, не подвержен абразивному износу, который неизбежен для погружных устройств. Во-вторых, ультразвук не зависит от диэлектрической проницаемости, влажности или проводимости зерна — параметров, которые могут сильно варьироваться от партии к партии. В-третьих, прибор способен измерять уровень на дистанции до 60 метров, что перекрывает даже очень высокие силосы, а его точность в ±0,2% от измеряемого расстояния является отличным показателем для задач складского учёта.
Важной особенностью версии для сыпучих является работа в условиях запылённости. Хотя сильная пыль всё же ослабляет ультразвуковой сигнал, специальные алгоритмы обработки и оптимизированный акустический тракт позволяют EasyTREK сохранять стабильность показаний при умеренной и средней запылённости, характерной для большинства бункеров и силосов. Прибор оснащён аналоговым выходом 4–20 мА, протоколом HART и мощным релейным выходом для прямого управления выгрузными шнеками или конвейерами. Простота монтажа, пятилетняя гарантия и экономичность делают EasyTREK идеальным выбором для оснащения многочисленных промежуточных бункеров, накопительных ёмкостей и малых силосов.

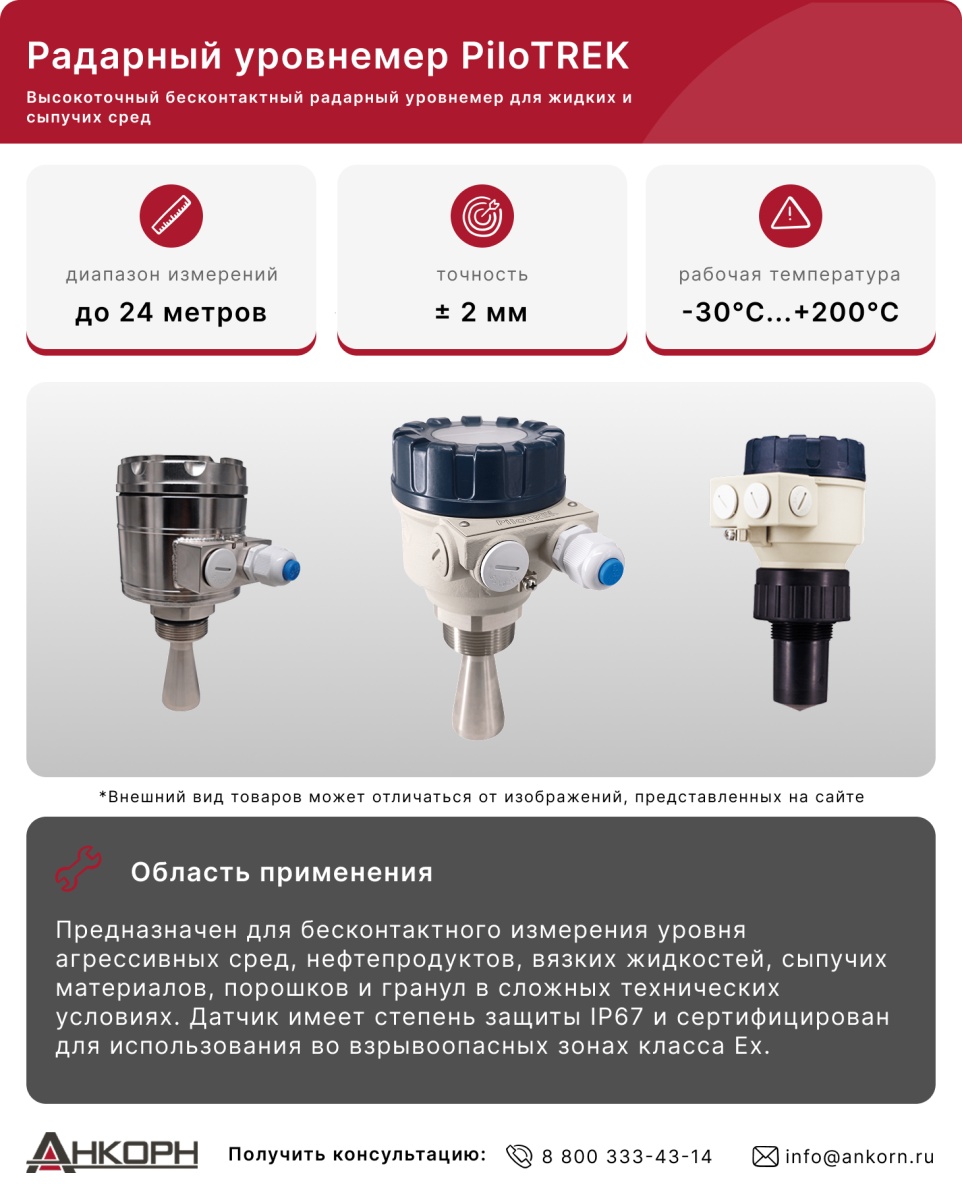

Бесконтактный радар 80 ГГц (PiloTREK): прецизионный контроль в условиях плотной пыли
На крупных элеваторах и в высоких силосах, где при интенсивной загрузке поднимается плотное, почти непрозрачное облако пыли, ультразвуковой сигнал может испытывать критические затухания. В этих условиях на первый план выходит радарная технология, и прежде всего — бесконтактный радар PiloTREK, работающий на частоте 80 ГГц по методу FMCW.
Электромагнитная волна миллиметрового диапазона распространяется сквозь пыль практически без потерь. Там, где ультразвук «глохнет» в пылевом облаке, PiloTREK сохраняет стабильный сигнал и обеспечивает точность ±2 мм. Узкий луч с углом раскрытия всего 3° даёт ещё одно важнейшее для зерновых силосов преимущество: его можно направить строго в центр конуса насыпи, полностью игнорируя стенки и внутренние конструкции. Это решает проблему ложных отражений от неровной поверхности зерна и позволяет измерять именно вершину конуса, где находится истинный максимальный уровень.
Бесконтактный принцип PiloTREK исключает какой-либо контакт с кукурузой, а значит, прибор не знает проблем абразивного износа, налипания влажного зерна или повреждения тросового элемента при обрушении сводов слежавшегося продукта. Антенна из нержавеющей стали или PTFE устойчива к коррозии и механическим воздействиям. Прибор работает при температурах до +200 °C, что с огромным запасом перекрывает нужды зерновых сушилок. Настройка и диагностика выполняются через встроенный Bluetooth со смартфона — неоценимое удобство, когда датчик установлен на высоте 30 или 40 метров, и каждый подъём к нему является целым мероприятием. PiloTREK становится современным бесконтактным стандартом для больших силосов, сушильных башен и любых точек, где пыль и высота делают другие методы неоптимальными.

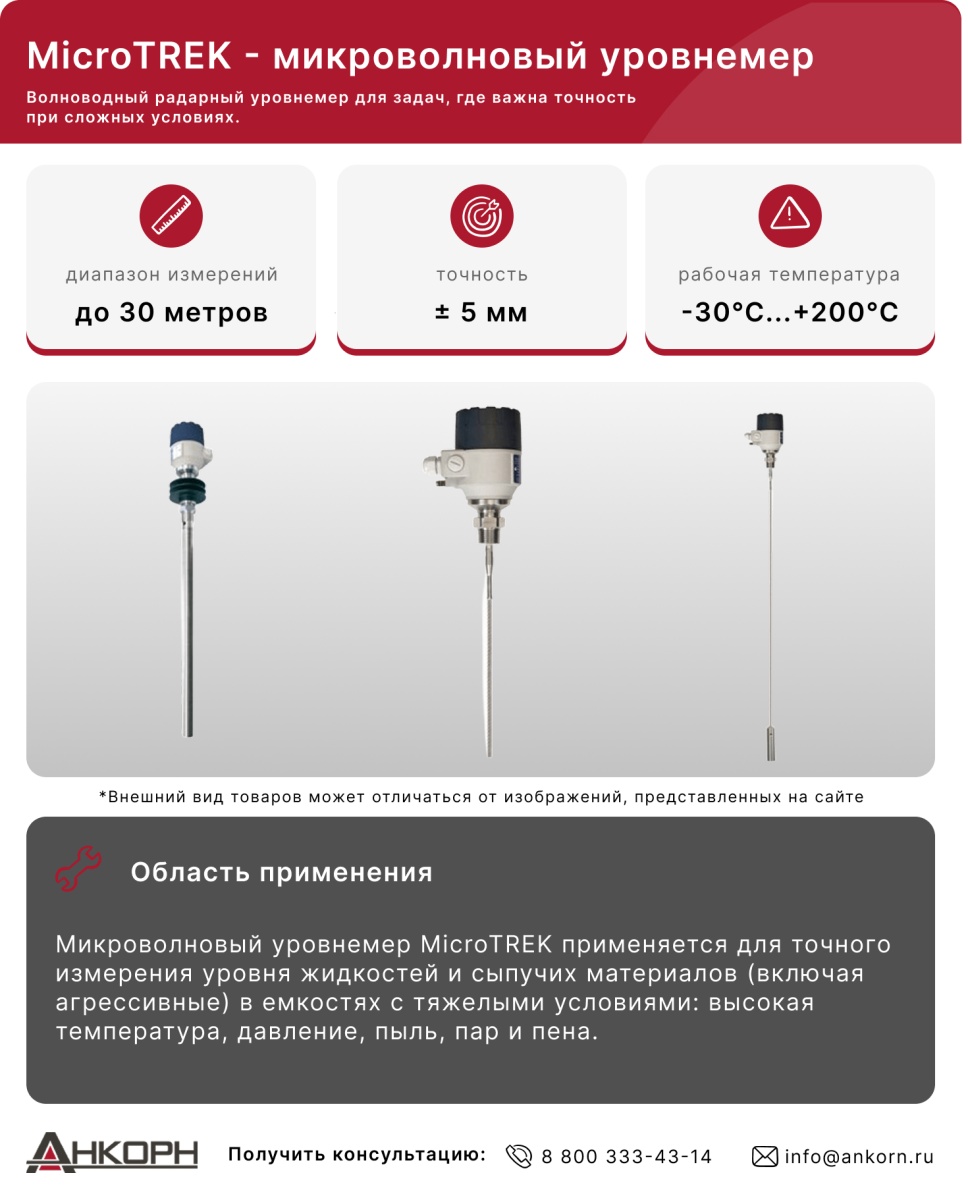

Контактный TDR-радар (MicroTREK): физическое игнорирование пыли и надёжность на большой высоте
Существуют сценарии, в которых даже высокочастотный бесконтактный радар сталкивается с вызовом. Если запылённость настолько экстремальна, что даже миллиметровая волна начинает рассеиваться, или если геометрия силоса такова, что луч невозможно направить точно в центр конуса из-за конструктивных ограничений, или если требуется измерение в силосе с очень низкой отражающей способностью сухого зерна — на помощь приходит принципиально иной подход: контактная волноводная технология TDR.
Волноводный радар MicroTREK направляет электромагнитный импульс не в свободное пространство, а строго по погружному металлическому зонду — волноводу в виде гибкого троса. Сигнал распространяется по тросу и отражается от границы «зонд/кукуруза», полностью минуя пылевую фазу над поверхностью зерна. Каким бы плотным ни было пылевое облако, оно физически не находится на пути сигнала, а значит, не может ни ослабить, ни исказить его. Это принципиальное преимущество делает MicroTREK самым надёжным решением для непрерывного измерения в условиях, приближающихся к предельным по запылённости.
Для кукурузы, особенно сухой, чья диэлектрическая проницаемость может быть весьма низкой, MicroTREK предлагает двойные тросовые зонды, которые концентрируют электромагнитное поле вблизи чувствительного элемента и повышают амплитуду отражённого сигнала. Длина зонда может достигать 30 метров, что позволяет перекрыть большинство типовых зерновых силосов. Прибор рассчитан на температуру до +200 °C, что актуально для сушильных башен, и имеет взрывозащищённые исполнения, необходимые на элеваторах с их взрывоопасной зерновой пылью. Трос выдерживает значительные механические нагрузки от давления столба зерна, однако при проектировании необходимо учитывать силы трения и растяжения, особенно в силосах с обрушением сводов. Настройка осуществляется через графический дисплей SAP-300, а интеграция в АСУ ТП — по HART и 4–20 мА. Пятилетняя гарантия производителя подтверждает исключительную механическую и электронную надёжность этого контактного решения.
Логика построения системы на элеваторе и комбикормовом заводе
Грамотная система контроля уровня кукурузы не строится на одном типе датчиков, а представляет собой продуманную комбинацию технологий, распределённых по объектам в соответствии с их спецификой.
На промежуточных бункерах, малых силосах и накопительных ёмкостях, где запылённость умеренная, а высота не превышает 60 метров, экономически оправданным решением будет ультразвуковой EasyTREK для сыпучих материалов. Он обеспечивает достаточную точность учёта с минимальными затратами и простым обслуживанием.
В высоких силосах элеваторов и сушильных башнях, где запылённость значительна, а доступ к датчику затруднён, оптимальным выбором становится бесконтактный радар PiloTREK с частотой 80 ГГц. Его узкий луч прошивает пыль и точно попадает в вершину конуса насыпи, а удалённая настройка по Bluetooth избавляет персонал от опасных подъёмов.
На самых ответственных силосах длительного хранения и в условиях экстремальной запылённости, где бесконтактный сигнал может быть ослаблен, а также в случаях, когда требуется гарантированная точность вне зависимости от состояния пылевого облака, последним рубежом надёжности становится контактный тросовый TDR-радар MicroTREK. Его сигнал, идущий по тросу, физически неуязвим для пыли, а двойной зонд решает проблему низкой диэлектрической проницаемости сухого зерна.
Заключение
Измерение уровня кукурузы в зернохранилищах и на перерабатывающих предприятиях — это задача, в которой невозможно найти один «самый лучший» датчик. Слишком разнятся условия: от небольшого накопительного бункера с лёгкой пылью до гигантского силоса, где при загрузке стоит непроглядное облако взвеси, а до точки измерения — сорок метров вертикального подъёма. Пыль, абразивный износ, конус насыпи, перепады влажности, вибрация конструкций, взрывоопасность — каждый из этих факторов диктует свои требования к технологии измерения.
Три рассмотренных прибора — ультразвуковой EasyTREK, бесконтактный радар PiloTREK 80 ГГц и контактный волноводный радар MicroTREK — формируют полноценный арсенал для построения надёжной, эшелонированной системы контроля. EasyTREK экономично закрывает бункера и малые силоса с умеренной запылённостью. PiloTREK обеспечивает высокоточное и удобное бесконтактное измерение в больших силосах и сушилках. MicroTREK гарантирует измерения в условиях, где пыль не оставляет шансов другим методам, а прочный тросовый зонд выдерживает давление многометрового столба зерна.
Все приборы объединены промышленной надёжностью: высокие степени защиты корпуса (IP67 и выше), взрывозащищённые исполнения для опасных по зерновой пыли зон, стандартные интерфейсы HART и 4–20 мА и длительная пятилетняя гарантия производителя. Именно такая диверсифицированная архитектура, где каждая технология находится на своём месте и работает в оптимальных для неё условиях, позволяет зерновому хозяйству гарантировать точный учёт урожая, предотвращать аварийные переполнения и обеспечивать бесперебойную работу транспортного оборудования на всех этапах — от приёмки кукурузы с поля до отгрузки в переработку.
