EasyTREK для сыпучих материалов — ультразвуковой уровнемер

Внешний вид товаров может отличаться от изображений, представленных на сайте.

Подбор оборудования под ваш проект - быстро и без ошибок

Опишите вашу задачу, приложите техническое задание и чертежи на почту

info@ankorn.ru

Наш специалист подберёт оборудование со 100% гарантией соответствия, чтобы вы сохранили главное — бесперебойную работу линий и уважение тех, кто доверяет вам производство.

EasyTREK для сыпучих материалов — ультразвуковой уровнемер

Ультразвуковой бесконтактный уровнемер для сыпучих материалов, оптимизированный для работы в различных емкостях. Подходит для высоких силосов до 60 м. Устанавливается под откос, не требует контакта с продуктом. Экономичное решение для цемента, зерна, муки и других сыпучих в пищевой, строительной, химической, энергетической и др. видах промышленности.

Доставка:

Самовывоз
Транспортная компания
Курьерская служба

Оплата

Безналичный расчет

Доставка по всей России

Гарантия до
5 лет

Цена: от 118.000 руб./шт

Цена товаров зависит от модификации прибора и формируется исходя из текущего курса евро к рублю

Описание EasyTREK для сыпучих

Уровнемеры EasyTREK предназначены для измерения уровня твердых сыпучих веществ, гранулатов и пылеобразных материалов. Измеритель не имеет контакта с измеряемой средой и изготавливается без подвижных деталей, именно поэтому не подвергается сильной механической нагрузке, а при измерении наиболее грубой среды не возникает износа деталей. Прибор не нуждается в дорогостоящем ТО.

Бесконтактный ультразвуковой преобразователь уровня представляет собой упрощенный аналог EchoTREK для жидкостей. Устройство оптимизировано для работы в различных емкостях. С помощью этого датчика уровня есть возможность проведения измерений в узких бункерах с неоднородными стенами, а также в пыльной среде.

Конструкция прибора позволяет эффективно использовать его для производств с большим количеством емкостей и конвейеров. Вы можете применять EasyTREK совместно с многофункциональным контроллером, внедрив его в АСУ ТП.

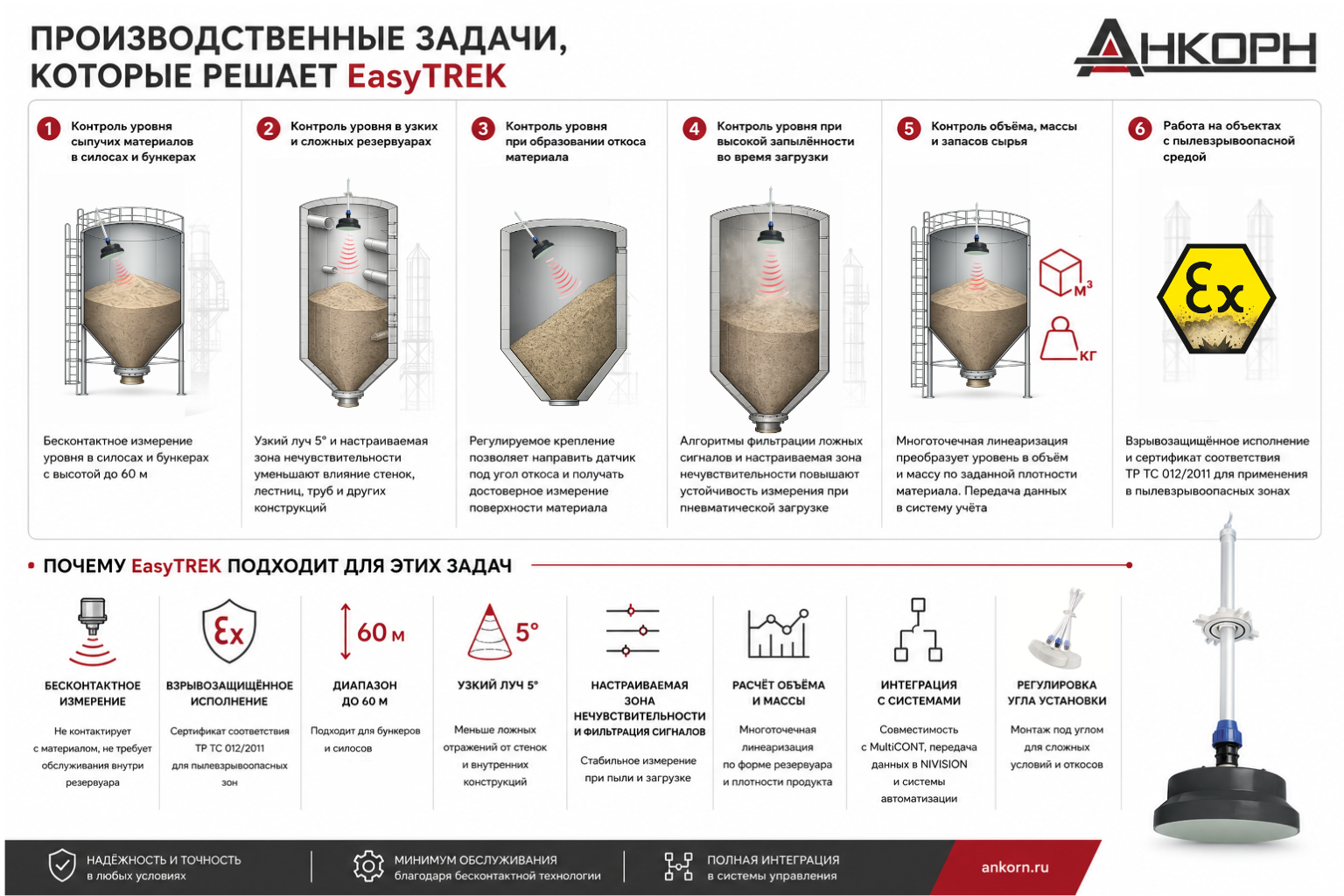

Преимущества EasyTREK для сыпучих

1. Точность без переплаты за избыточные возможности
Обеспечивает точность ±(0,2% расстояния + 0,1% диапазона), достаточную для большинства задач контроля уровня и автоматического учёта сыпучих материалов. Когда ультразвука достаточно — нет смысла платить больше;

2. Точное измерение в умеренно узких силосах
Ультразвуковой луч с углом 5° позволяет проводить измерение без ложных отражений даже в резервуарах с внутренними конструкциями и откосами.
Это особенно важно для узких бункеров, бетонных колонн и ёмкостей с неравномерной формой заполнения;

3. Настройка под геометрию заполнения силоса
Датчик можно установить под углом к поверхности материала, чтобы получать корректные измерения в силосах с выраженным откосом.
Это критично для правильной работы в зерновых, цементных и других сыпучих продуктах с образованием горки;

4. Измерения до 60 метров — без контакта с продуктом
EasyTREK выпускается в версиях с диапазоном измерения до 15, 30 и 60 м, позволяя подобрать решение как для небольших бункеров, так и для высоких промышленных силосов;

5. Сразу показывает объём и массу материала
Полезно в складской логистике и в технологическом учёте сыпучих

6. Сертифицирован для работы во взрывоопасных зонах
EasyTREK имеет сертификат соответствия ТР ТС и может применяться для контроля уровня в цементных силосах, угольных бункерах, зерновых элеваторах и на других взрывоопасных объектах

7. Не требует специальных условий эксплуатации
Корпус IP65 защищён от пыли и влаги. Датчик работает при температуре от –30 до +60 °C и может устанавливаться в цехах, под навесом и на открытых площадках без дополнительной защиты

8. Сверхмощный релейный выход для контроля и сигнализации уровня
Благодаря которому можно контролировать насосы высокой мощности;

9. Расширенная гарантия — 5 лет
Один из самых продолжительных гарантийных сроков для оборудования данного класса

Основные технические параметры EasyTREK для сыпучих

Питающее напряжение: 11,4 — 40В DC/4,7Bт и 11,4 — 28В AC/5,2 ВА;
Точность: ±0,2% отмеренного расстояния +0,1% от общего диапазона;
Диапазон измерения: от 0,5 до 60 м;
Давление: от 0,07 до 0,11 Мпа;
Температура среды: от -30°С до +60°С;
Выходы данных:
— Аналоговая петля 4 — 20м;
— HART;
— Реле 48 В AC/5 A;
— Взрывозащищенное исполнение.

Сертификаты

Разрешение Ростехнадзора;
Сертификат взрывозащиты по ТР ТС 012;
Внесен в реестр средств измерений РФ, что подтверждает высокое качество прибора.

Нужна помощь инженера? Закажите бесплатную консультацию!

Сферы применения EasyTREK для сыпучих

1. Строительные материалы

Бункеры для цемента, песка, гравия, известняка. Силосы на цементных заводах. Производство гипса, кирпича и т.д.;
2. Пищевая промышленность

Хранилища муки, сахара, порошков и гранул. Комбикормовые цеха, хранилища зерна. Смесительные ёмкости и тд.;
3.
Химическая и фармацевтическая
Измерение уровня сыпучих реагентов и гранулята. Контроль в зонах дозирования пылящих веществ и пр.;

4. Водохозяйственная отрасль
Измерение уровня фильтрующих материалов и гранулированных сред (например, активированного угля в фильтрах) и пр.;
5. Производство стройматериалов
Измерение в высоких силосах при подаче пылящих и сыпучих компонентов для бетонных или шпаклёвочных смесей и пр.;
6. Промышленная переработка отходов
Контроль уровня шлака, золы, сыпучих остатков на мусоросжигательных или перерабатывающих предприятиях и пр.;
7. Производство упаковки и пластмасс
Хранение гранул, пластмассовой крошки, полимеров и т.д.;
8. Производство удобрений
Уровень в бункерах и дозаторах с гранулированным или порошкообразным сырьём и пр.;
9. Энергетика
Контроль загрузки сыпучих фракций в топливные камеры (например, уголь, пеллеты) и пр.;
10. Металлургия
Измерение уровня агломерата, руды, извести и прочих сыпучих в силосах и загрузочных башнях.

Что потребуется для подключения уровнемера EasyTREK к вашему ПК

Для подключения уровнемера EasyTREK к компьютеру, настройки параметров и диагностики прибора используется программа EView2 и HART-модем UNICOMM.

Для стабильной работы рекомендуем использовать фирменные HART-модемы NIVELCO:

• UNICOMM SAT-304;
• UNICOMM SAK-305.

Модем UNICOMM обеспечивает корректный обмен данными между уровнемером и компьютером, позволяет считывать параметры прибора, изменять настройки и контролировать измеряемые значения.

При заказе уровнемера EasyTREK рекомендуем добавить HART-модем UNICOMM в комплект поставки — это позволит выполнить настройку оборудования сразу после установки без дополнительных адаптеров и поиска совместимых устройств.

Программное обеспечение EView2 предоставляется бесплатно и полностью переведено на русский язык.

Нужна помощь инженера? Закажите бесплатную консультацию!

Принцип работы EasyTREK для сыпучих

Принцип работы прибора основан на методе времени отраженного сигнала. В направлении измеряемой среды EasyTREK выдает ультразвуковой импульс, затем воспринимает отраженный звук. На основании времени прохождения ультразвука происходит электронная обработка сигнала, в результате чего определяется расстояние между основанием прибора и поверхностью измеряемой среды.

Дальнейшие выходные сигналы устройство рассчитывает исходя из полученных данных, с использованием запрограммированных параметров бункера.

Главным нюансом данного измерения будет направление конусного луча (нужно чтобы оно было без соприкосновения со стеной), а также расположение прибора (не параллельно поверхности измеряемого вещества).

Схема работы EasyTREK для сыпучих

Нужна помощь инженера? Закажите бесплатную консультацию!

Общие технические параметры EasyTREK для сыпучих

Код заказа	Измеряемое расстояние	Класс защиты
Выходы: 4 — 20 mA / HART / реле
EasyTREK SCD-340-4	0,6 — 15 м	без взрывозащиты
EasyTREK SCD-340-8 Ex	0,6 — 15 м	(Ех) II 1 D IP65 T130°С
EasyTREK SCD-34J-4	0,6 — 15 м	без взрывозащиты
EasyTREK SCD-34J-8 Ex	0,6 — 15 м	(Ех) II 1 D IP65 T130°С
EasyTREK SCD-330-4	0,6 — 30 м	без взрывозащиты
EasyTREK SCD-33J-4	0,6 — 30 м	без взрывозащиты
EasyTREK SCD-33J-8 Ex	0,6 — 30 м	(Ех) II 1 D IP65 T130°С

Нужна помощь инженера? Закажите бесплатную консультацию!

Вы можете подобрать нужный прибор под особенности вашего самостоятельно, опираясь на таблицу ниже.

Код заказа	Измеряемое расстояние	Класс защиты
Выходы: 4 — 20 mA / HART / реле
EasyTREK SCD-340-4	0,6 — 15 м	без взрывозащиты
EasyTREK SCD-340-8 Ex	0,6 — 15 м	(Ех) II 1 D IP65 T130°С
EasyTREK SCD-34J-4	0,6 — 15 м	без взрывозащиты
EasyTREK SCD-34J-8 Ex	0,6 — 15 м	(Ех) II 1 D IP65 T130°С
EasyTREK SCD-330-4	0,6 — 30 м	без взрывозащиты
EasyTREK SCD-33J-4	0,6 — 30 м	без взрывозащиты
EasyTREK SCD-33J-8 Ex	0,6 — 30 м	(Ех) II 1 D IP65 T130°С
