Радарные уровнемеры 80 ГГц: когда узкий луч решает задачи, недоступные 25 ГГц

Введение: эволюция частоты как ответ на запрос практики

Радарные уровнемеры прошли путь от низкочастотных систем 6 ГГц, требовавших направляющих труб даже в простых резервуарах, к решениям 25/26 ГГц, ставшим промышленным стандартом 2000‑х годов. Однако рост требований к точности в стеснённых условиях - узкие силосы на компактных площадках, резервуары с внутренними конструкциями, объекты с интенсивным парообразованием — выявил физические ограничения диапазона 25 ГГц. Широкий угол излучения (15–30°) неизбежно захватывает лестницы, мешалки, стенки, что приводит к ложным эхо‑сигналам и необходимости сложной фильтрации.

Переход на 80 ГГц, ставший массовым в 2020‑х годах благодаря развитию полупроводниковых технологий на основе кремния‑германия (SiGe), — не маркетинговый ход, а закономерный этап эволюции. Сужение угла излучения до 4–8° при том же диаметре антенны открывает новые сценарии применения без переоборудования резервуаров. Для российской промышленности, где значительная часть объектов эксплуатируется десятилетиями с сохранением исходной геометрии, это особенно актуально: модернизация измерительной системы становится возможной без капитального ремонта ёмкостей.

В 2025–2026 гг. ряд производителей, включая NIVELCO, завершили переход своих линеек бесконтактных радарных уровнемеров на 80 ГГц. Российские инженеры получили доступ к этим решениям через дистрибьюторскую сеть ООО «Анкорн», что упрощает локальную поддержку и поставки запасных частей.

Физические основы: почему 80 ГГц формирует узкий луч

Угол раскрыва антенны θ радарного уровнемера определяется соотношением длины волны λ и эффективного диаметра антенны D:

θ ≈ 70° × (λ / D)

При типовом диаметре антенны 50 мм:

• для 25 ГГц (λ ≈ 12 мм) угол составляет 15–30°;
• для 80 ГГц (λ ≈ 3,75 мм) угол сужается до 4–8°.

Это означает, что энергия сигнала концентрируется в узком конусе, минимизируя пересечение с внутренними конструкциями. На практике в резервуаре диаметром 1,5 м с центральной мешалкой радар 25 ГГц «видит» отражения от лопастей как конкурирующие с поверхностью жидкости, тогда как 80 ГГц фокусируется исключительно на зеркале измерения.

Дополнительное преимущество — расширение полосы модуляции FMCW (Frequency Modulated Continuous Wave). Если у 25 ГГц типовая полоса составляет 2 ГГц, то у 80 ГГц достигает 4 ГГц. Разрешающая способность по дальности ΔR обратно пропорциональна полосе:

ΔR = c / (2 × Δf)

где c — скорость света, Δf — полоса модуляции. Удвоение полосы повышает разрешение почти вдвое: при 80 ГГц прибор способен различать отражения, разделённые по вертикали на 30–40 мм, тогда как 25 ГГц требует минимум 60–80 мм. Это критично при наличии пены, волнистой поверхности или конденсата на крышке резервуара.

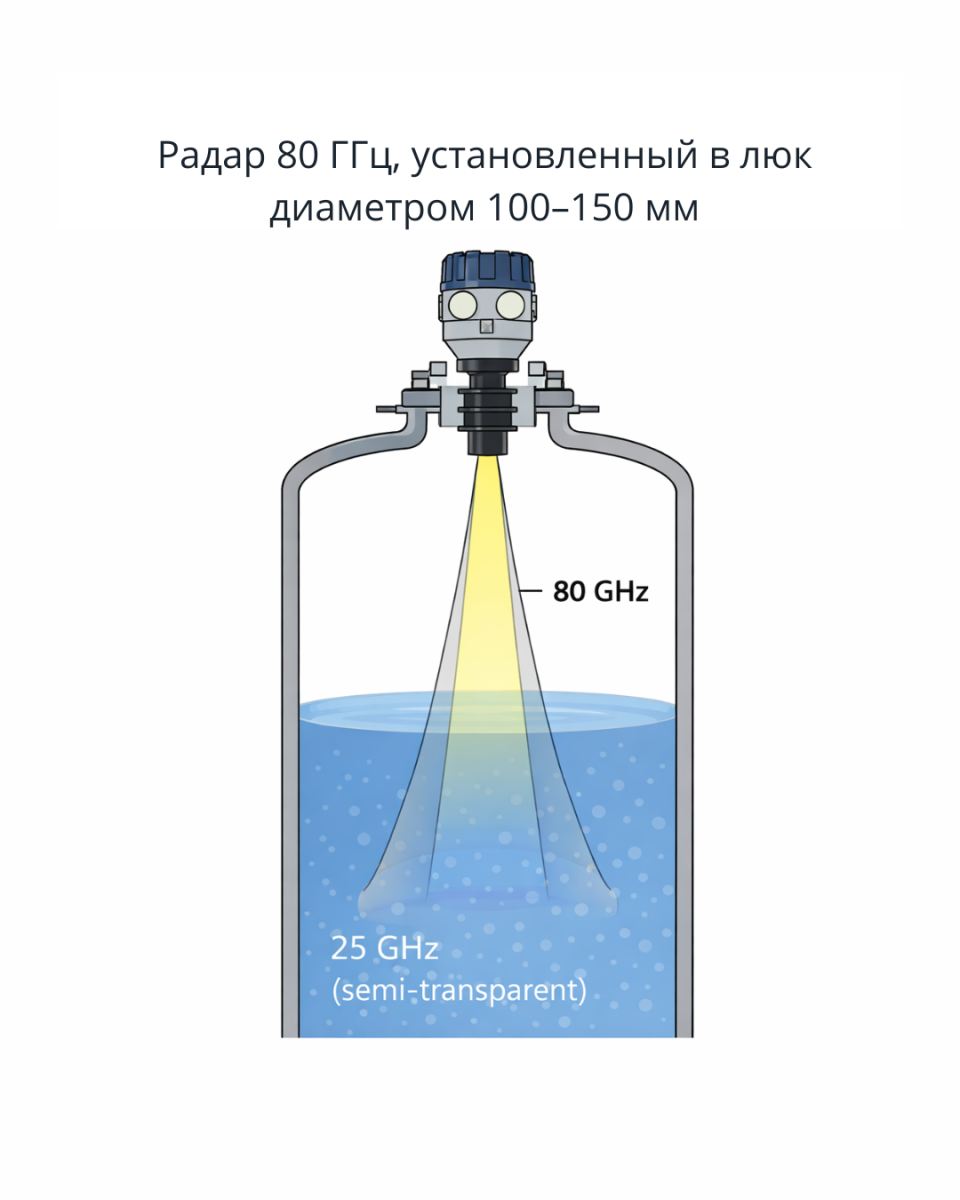

Рис.1 Узкий луч радарного уровнемера 80 ГГц при монтаже в люк малого диаметра по сравнению с широким лучом радара 25 ГГц.

Практические преимущества 80 ГГц в условиях российских объектов

1. Работа в резервуарах со сложной геометрией

Узкий луч 80 ГГц (6°) позволяет монтировать датчик непосредственно в люк диаметром 100–150 мм без направляющей трубы даже при наличии мешалки или лестницы. В кейсе на одной из подстанций замена ультразвукового датчика на радар 25 ГГц не решила проблему ложных срабатываний из‑за отражений от стенок узкого маслосборника (диаметр 800 мм). Переход на 80 ГГц обеспечил стабильные показания без демонтажа внутренних конструкций — экономия на реконструкции составила более 80 тыс. рублей.

2. Разделение близких отражений: пена, конденсат, волны

Высокая разрешающая способность 80 ГГц позволяет алгоритму обработки сигнала чётко идентифицировать основное эхо от поверхности жидкости даже при наличии вторичных отражений. В условиях химпроизводства, где на поверхности щелочных растворов образуется устойчивая пена толщиной 50–100 мм, радар 25 ГГц демонстрировал «плавающие» показания с амплитудой колебаний до 150 мм. 80 ГГц стабилизировал измерения в пределах ±3 мм за счёт разделения пиковых отражений на осциллограмме.

3. Устойчивость к пару, пыли и агрессивным средам

Короткая волна 80 ГГц менее подвержена рассеиванию в средах с частицами, размер которых сопоставим с длиной волны 25 ГГц (≈12 мм). В резервуарах горячей воды на ТЭЦ, где интенсивное парообразование снижало амплитуду эхо‑сигнала радара 25 ГГц на 40–60%, 80 ГГц сохранил достаточную амплитуду для надёжной идентификации уровня. Это исключило необходимость установки дополнительных фильтров или принудительной вентиляции зоны измерения.

4. Компактность монтажа

Сокращение длины волны позволило уменьшить диаметр излучающей антенны до 30–40 мм при сохранении характеристик. Для объектов с ограниченным пространством над крышкой резервуара (например, в модульных блок‑боксах АСУ ТП) это упрощает монтаж и снижает требования к свободному пространству вокруг прибора.

5. Точность до миллиметра в критичных процессах

Комбинация узкого луча и высокой разрешающей способности обеспечивает воспроизводимость измерений ±2 мм даже при вибрациях корпуса резервуара (до 2 мм/с по ГОСТ 10815-90). Это открывает применение 80 ГГц в дозирующих системах и процессах с жёсткими требованиями к уровню заполнения — например, при приготовлении реактивов в фармацевтическом производстве.

Ограничения и зоны ответственности инженера

Переход на 80 ГГц не является универсальным решением. Инженер должен учитывать следующие ограничения:

• Высота измерения. При одинаковой мощности излучателя дальность действия 80 ГГц на 15–20% меньше, чем у 25 ГГц из‑за повышенного ослабления в атмосфере. Для резервуаров высотой более 35–40 м предпочтителен 25 ГГц или специализированные решения с повышенной мощностью.
• Диэлектрическая проницаемость среды. При ε<2 (лёгкие нефтепродукты, сжиженные газы) амплитуда отражённого сигнала снижается. Преимущества 80 ГГц в разрешении частично нивелируются — в таких случаях целесообразна оценка альтернатив (например, гидростатических датчиков).
• Требования к чистоте антенны. Компактная антенна 80 ГГц более чувствительна к загрязнению конденсатом или пылью. На объектах с интенсивным осаждением требуется периодическая очистка или применение моделей с системой подогрева линзы.
• Стоимость. Приборы 80 ГГц традиционно дороже на 25–40% из‑за сложности СВЧ‑модуля. Экономическая целесообразность оценивается через снижение затрат на монтаж (отказ от направляющих труб) и обслуживание (сокращение ложных срабатываний).

Сравнение с зарубежными аналогами (VEGA Puls 64, Endress+Hauser Micropilot FMR50) показывает сопоставимые технические характеристики в диапазоне 80 ГГц. Ключевое отличие решений от NIVELCO - адаптация к условиям эксплуатации при температурах до –40 °С и совместимость с отечественными контроллерами через стандартные интерфейсы 4–20 мА и HART.

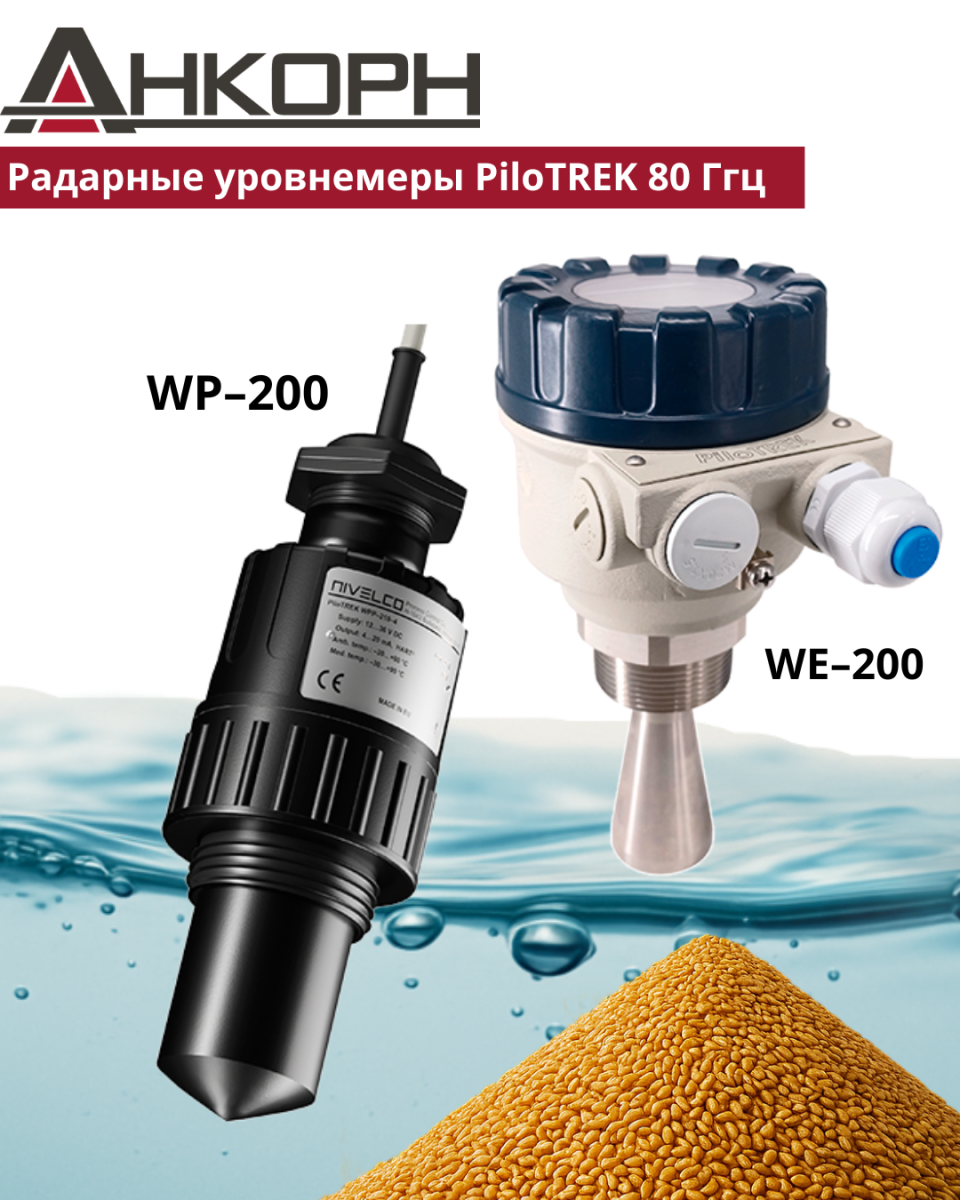

Рис 2. Радарные уровнемеры PiloTREK 80 Ггц от “Анкорн” (эксклюзивный дистрибьютор NIVELCO в РФ)

Рекомендации по выбору и внедрению

При проектировании системы измерения уровня инженеру АСУ ТП рекомендуется использовать следующий чек‑лист:

При настройке прибора 80 ГГц рекомендуется:

1. Использовать функцию визуализации эхо‑сигнала для идентификации ложных отражений.

2. Установить «мёртвую зону» не менее 200 мм от антенны для исключения влияния крепёжных элементов.

3. Для взрывоопасных зон (классы В‑I, В‑II по ПУЭ) проверить наличие сертификата соответствия требованиям ГОСТ Р 51330.0-99 (МЭК 60079).

Заключение

Переход радарных уровнемеров в диапазон 80 ГГц - это не смена моды, а технологический ответ на запрос промышленности к точности в условиях, где переоборудование резервуаров экономически нецелесообразно. Сужение угла излучения до 4–8°, повышение разрешающей способности и устойчивость к помехам позволяют решать задачи, недоступные 25 ГГц, без изменения инфраструктуры объекта.

Для инженеров АСУ ТП ключевой вывод: частота радара должна оцениваться как один из определяющих параметров при выборе датчика уровня - наравне с диапазоном измерения, материалом исполнения и интерфейсом. В условиях модернизации существующих производственных площадок, характерной для российской промышленности, 80 ГГц открывает путь к повышению надёжности измерений без капитальных вложений в реконструкцию ёмкостей. При этом объективная оценка ограничений (дальность, диэлектрическая проницаемость) остаётся обязательной частью инженерного расчёта.
