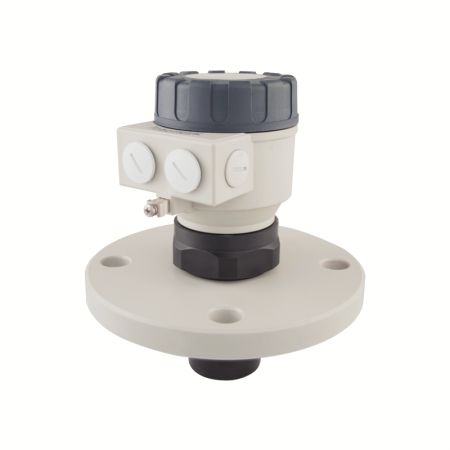

EchoTREK для жидкостей — ультразвуковой уровнемер
Ультразвуковой уровнемер EchoTREK для измерения уровня жидкостей ультразвуковым методом, обеспечивает отличную точность измерения.
Существует гибкая система скидок для оптовых покупателей
Общее описание ультразвукового уровнемера EchoTREK для жидкостей
В бесконтактный ультразвуковой уровнемер EchoTREK (эхотрек, эхотрэк) для жидкости встроены сенсоры с высоким уровнем эффективности и узким углом пучка излучения. Учитывая особенности вашего производства, мы можем изготовить прибор из любого материала: полипропилена, PVDF, тефлона и нержавеющей стали.
Интеллектуальное программное обеспечение QUEST+TM управляет процессом измерения, что гарантирует высокую точность полученных данных. Ультразвуковой датчик EchoTREK измеряет не только уровень, но и поток в открытых каналах. Подключается к любым электронным приборам.
При наличии негативных факторов, влияющих на качество измерения (сильный ветер, газ или испарения), мы рекомендуем использовать датчик с пониженной частотой в 20 кГц или 40 кГц. Для получения правильных показателей в этом случае важно защитить прибор от теплового излучения. Все данные по подключению прописаны в руководстве по эксплуатации.
Функция «Data Logger» подходит для интеграции жидкостного уровнемера EchoTREK (эхотрек, эхотрэк) в АСУ ТП. Она полезна при обработке большого количества данных. Для автономного сбора данных и реакций по ним в датчик можно дополнительно встроить регистратор.
Достоинства и преимущества EchoTREK для жидкостей
- Высокоточный;
- Универсальный: способен измерять уровень и поток жидкости;
- Неприхотлив в эксплуатации, не потребует непредсказуемых трат денежных средств;
- На точность измерения не оказывают влияния плотность, хим. и физ. факторы среды;
- Имеют силовой релейный выход, помогающий контролировать насосы высокой мощности;
- Экономичен по цене;
- Компактен и прост в установке, справится даже малоопытный сотрудник;
- Программирование прибора на месте, не нужно отключать всю АСУ ТП;
- Гарантия от производителя — 5 лет.
Если на вашем производстве требуется установка нескольких датчиков EchoTREK, то съемный дисплейный модуль будет ощутимым преимуществом, ведь его можно использовать в единственном экземпляре для программирования всех устройств.
Принцип работы EchoTREK для жидкостей
Метод измерения основывается на принципе измерения временного отрезка, которое нужно ультразвуковым импульсам, чтобы преодолеть расстояние между уровнемером и поверхностью измеряемой жидкости, а затем возвратиться к преобразователю.
Основные технические характеристики EchoTREK для жидкостей
- Напряжение питания:
2-проводной: 12 — 36 В DC;
4-проводной: 85 — 255 В AC;
11,4 — 40 В DC, 3,6 W;
11.4 — 28 В AC, 4 VA; - Температура: от -30°C до +70°C;
- Давление: 0,5 — 3 бар;
- Диапазон измерения:
0,2 — 25 м для жидкостей; - Выходной сигнал: 4 — 20 мА, релейный, HART, PROFIBUS PA;
- Степень защиты: IP67, IP68;
- Сертификация:
ATEX II 1 G EEx ia IIB T6;
ATEX II 1/2 D IP65 T 130°C.
Сертификаты
- Взрывобезопасность по ATEX;
- Внесен в государственный реестр СИ РФ (№28056-04).
Нужна помощь инженера? Закажите бесплатную консультацию!
Принцип работы ультразвукового датчика EchoTREK для жидкостей
Метод работы заключается в измерении времени прохождения сигнала. Датчик необходимо установить в самой верхней точке емкости. Изменение уровня вещества рассчитывается исходя из известной высоты емкости и полученного расстояния м/у датчиком и поверхностью жидкости. Расстояние вычисляется из времени прохождения сигнала.
Ультразвуковой импульс, испускаемый датчиком, отражается от поверхности жидкости и приходит обратно. Расчет уровня среды производится по зафиксированным данным блоком электроники по формуле:
LEV=H–DIST
DIST=½Vst, где
Vs – скорость прохождения сигнала,
t – замеренное время прохождения сигнала.
Конусность излучения – один из основных параметров, которое оказывает влияние на способность датчика работать в разных условиях. Когда угол конусности ниже, уровнемер лучше справляется со своей задачей в узких резервуарах, потому как сигналу попросту не отчего больше отражаться, кроме как от самого продукта измерения. Еще от конусности зависит диапазон действия. У данного прибора параметр варьируется в промежутке от 5° до 7° при 3 дБ уменьшения интенсивности.
У ультразвуковых датчиков существует «мертвая зона» — ограничение по измерению предельных значений расстояния. Это обусловлено конструктивными особенностями. Но она легко регулируется при помощи программного обеспечения.
Благодаря бесконтактному методу измерения датчик не подвергается коррозийному воздействию со стороны измерительной среды и прослужит вам долгие годы.
Аналогично датчику EasyTREK, EchoTREK для жидкостей обладает функцией замера расхода жидкости в открытых каналах, также позволяет рассчитывать объем и вес измеряемого продукта.
Схема работы EchoTREK для жидкостей
Нужна помощь инженера? Закажите бесплатную консультацию!
Технические данные EchoTREK для жидкостей
| Материал датчика | Полипропилен (PP), поливинилиденфторид (PVDF), тефлон (PTFE), нержавеющая сталь (DIN 1.4571, AISI SS316Ti) |
| Материал корпуса | Пластмасса: усиленная стекловолокном пластмасса PBT (DuPont), Алюминий: порошковое покрытие |
| Минимальное измеряемое расстояние | 0,2 — 0,6 м (зависит от модификации) |
| Максимальное измеряемое расстояние | 0,6 — 25 м (зависит от модификации) |
| Температура жидкости | Датчики из PP, PVDF, PTFE: от -30°C до +90°C |
| Температура окружающей среды | Пластмассовый корпус: от -25 °C до +70 °C, алюминиевый корпус: от -30°C до +70°C, датчик с дисплеем: от -25°C до +70°C |
| Давление (абсолютное) | 0,5 — 3 bar, датчик из нержавеющей стали: 0,9 — 1,1 bar |
| Уплотнения | Датчик из PP: EPDM, Остальные датчики: FPM. |
| Класс защиты | Датчик: IP68, Корпус: IP67 (NEMA 6) |
| Источник питания | 230 V переменного тока, контакт: 85 – 255 V переменного тока /2 ВА, 24 V переменного тока/постоянного тока, контакт: 24 ± 15% V переменного тока/постоянного тока/100 mA, гальваническая изоляция, защита от кратковременного перенапряжения |
| Точность измерений (в оптимальных условиях) |
±0,2% от измеренного расстояния плюс 0,05% от диапазона измерения |
| Разрешение | Зависит от расстояния измерения: < 2 m: 1mm, 2 — 5 m: 2 mm, 5 — 10 m: 5 mm, > 10 m: 10 mm |
| Выходы | Аналоговое соединение: 4 — 20 mA, Rmax=(Ut-12В)/0.02, изоляция, защита от кратковременного перенапряжения |
| Реле SPDT, 250 V переменного тока / 3 A переменного тока | |
| Реле SPDT, 30 V постоянного тока / 1 A постоянного тока | |
| Дисплей: 6 цифр, иконки и гистограммы (только на дисплейном модуле SAP-200 модификации ST) |
|
| Последовательное соединение: интерфейс HART (установленное сопротивление 250 Ом) |
|
| Электрические соединения | Пластмасса М20х1,5, кабель Ø6 — Ø12 мм, Кабельный сальник: 2х1/2” NPT, сечение провода: 0,5 — 1,5 мм², Ех (взрывобезопасное исполнение): 2xM20x1,5 металлический сальник, Диаметр кабеля: Ø7 — Ø13 мм, сечение провода: 0,5 — 1,5 мм |
| Электрическая защита | SELV: класс защиты III, Силовая линия: класс защиты I (алюминиевый корпус), класс защиты II (пластмассовый корпус) |
| Взрывозащита | ATEX (Ex) II 1 G EEx ia IIB T6 (только для 2-х провод. приборов) |
Нужна помощь инженера? Закажите бесплатную консультацию!
Опираясь на таблицу ниже, Вы можете подобрать нужный прибор под особенности вашего производства самостоятельно.
| Код заказа | Измеряемое расстояние | Конус излучения | Выходы | Материал корпуса | Материал сенсора | t° окруж. среды | t° процесса | Подключение к процессу |
| Echotrek без дисплея, 2-х проводные 12 — 36V DC | ||||||||
| EchoTREK SEA-390-2 | 0,2 — 4 m | 6° | 4 — 20 mA | алюминий | PP | от -30 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SEA-390-6 Ex | 0,2 — 4 m | 6° | 4 — 20 mA | алюминий | PP | от -30 до +70°C | от -20 до +70°C | 1 ½" BSP |
| EchoTREK SET-390-6 Ex | 0,25 — 3 m | 6° | 4 — 20 mA | алюминий | PTFE | от -30 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SEB-390-2 | 0,2 — 4 m | 6° | 4 — 20 mA | алюминий | PVDF | от -30 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SEP-390-2 | 0,2 — 4 m | 6° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SEP-390-4 | 0,2 — 4 m | 6° | 4 — 20 mA, HART | PBT | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SEP-390-1 | 0,2 — 4 m | 6° | 4 — 20 mA, логгер | PBT | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SEV-390-2 | 0,2 — 4 m | 6° | 4 — 20 mA | PBT | PVDF | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SEV-38N-2 | 0,25 — 6 m | 5° | 4 — 20 mA | PBT | PVDF | от -25 до +70°C | от -30 до +90°C | 2" NPT |
| EchoTREK SEP-38N-2 | 0,25 — 6 m | 5° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | 2" NPT |
| EchoTREK SEA-370-2 | 0,35 — 8 m | 7° | 4 — 20 mA | алюминий | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SEP-370-2 | 0,35 — 8 m | 7° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SEP-370-6 Ex | 0,35 — 8 m | 7° | 4 — 20 mA | PBT | PP | от -20 до +70°C | от -20 до +70°C | 2" BSP |
| EchoTREK SEP-362-2 | 0,35 — 10 m | 5° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | DN80 PN16 |
| EchoTREK SEP-362-1 | 0,35 — 10 m | 5° | 4 — 20 mA, логгер | PBT | PP | от -25 до +70°C | от -30 до +90°C | DN80 PN16 |
| EchoTREK SEA-363-2 | 0,35 — 10 m | 5° | 4 — 20 mA | алюминий | PP | от -30 до +70°C | от -30 до +90°C | DN100 PN16 |
| EchoTREK SEA-344-2 | 0,45 — 15 m | 5° | 4 — 20 mA | алюминий | PP | от -30 до +70°C | от -30 до +90°C | DN125 PN16 |
| EchoTREK SES-344-2 | 0,55 — 12 m | 5° | 4 — 20 mA | алюминий | нерж. | от -30 до +70°C | от -30 до +100°C | DN125 PN16 |
| EchoTREK SEA-325-2 | 0,6 — 25 м | 7° | 4 — 20 mA | алюминий | PP | от -30 до +70°C | от -30 до +90°C | DN150 PN16 |
| EchoTREK SEB-325-2 | 0,6 — 25 м | 7° | 4 — 20 mA | алюминий | PVDF | от -30 до +70°C | от -30 до +90°C | DN150 PN16 |
| Echotrek с дисплеем, 2-х проводные 12 — 36V DC | ||||||||
| EchoTREK SGA-390-2 | 0,2 — 4 m | 6° | 4 — 20 mA | алюминий | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SGA-390-6 Ex | 0,2 — 4 m | 6° | 4 — 20 mA | алюминий | PP | от -25 до +70°C | от -20 до +70°C | 1 ½" BSP |
| EchoTREK SGA-390-4 | 0,2 — 4 m | 6° | 4 — 20 mA, HART | алюминий | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SGP-390-2 | 0,2 — 4 m | 6° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SGP-390-8 Ex | 0,2 — 4 m | 6° | 4 — 20 mA, HART | PBT | PP | от -20 до +70°C | от -20 до +70°C | 1 ½" BSP |
| EchoTREK SGP-390-1 | 0,2 — 4 m | 6° | 4 — 20 mA, логгер | PBT | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SGP-390-R | 0,2 — 4 m | 6° | 4 — 20 mA, реле | PBT | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SGF-390-2 | 0,25 — 3 m | 6° | 4 — 20 mA | PBT | PTFE | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SGV-390-4 | 0,2 — 4 m | 6° | 4 — 20 mA, HART | PBT | PVDF | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SGA-380-2 | 0,25 — 6 m | 5° | 4 — 20 mA | алюминий | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGA-38N-6 Ex | 0,25 — 6 m | 5° | 4 — 20 mA | алюминий | PP | от -25 до +70°C | от -20 до +70°C | 2" NPT |
| EchoTREK SGP-380-2 | 0,25 — 6 m | 5° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGP-380-3 | 0,25 — 6 m | 5° | 4 — 20 mA, HART, логгер | PBT | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGF-380-4 | 0,25 — 5 m | 5° | 4 — 20 mA, HART | PBT | PTFE | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGV-380-3 | 0,25 — 6 m | 5° | 4 — 20 mA, HART, логгер | PBT | PVDF | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGV-380-4 | 0,25 — 6 m | 5° | 4 — 20 mA, HART | PBT | PVDF | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGA-370-4 | 0,35 — 8 m | 7° | 4 — 20 mA, HART | алюминий | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGA-37N-6 Ex | 0,35 — 8 m | 7° | 4 — 20 mA | алюминий | PP | от -25 до +70°C | от -20 до +70°C | 2" NPT |
| EchoTREK SGB-370-6 Ex | 0,35 — 8 m | 7° | 4 — 20 mA | алюминий | PVDF | от -25 до +70°C | от -20 до +80°C | 2" BSP |
| EchoTREK SGP-370-2 | 0,35 — 8 m | 7° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGF-370-2 | 0,35 — 8 m | 7° | 4 — 20 mA | PBT | PTFE | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGV-370-2 | 0,35 — 8 m | 7° | 4 — 20 mA | PBT | PVDF | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SGA-362-2 | 0,35 — 10 m | 5° | 4 — 20 mA | алюминий | PP | от -25 до +70°C | от -30 до +90°C | DN80 PN16 |
| EchoTREK SGP-363-2 | 0,35 — 10 m | 5° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | DN100 PN16 |
| EchoTREK SGP-362-2 | 0,35 — 10 m | 5° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | DN80 PN16 |
| EchoTREK SGP-362-R | 0,35 — 10 m | 5° | 4 — 20 mA, реле | PBT | PP | от -25 до +70°C | от -30 до +90°C | DN80 PN16 |
| EchoTREK SGS-362-4 | 0,4 — 7 m | 5° | 4 — 20 mA, HART | алюминий | нерж. | от -25 до +70°C | от -30 до +100°C | DN80 PN16 |
| EchoTREK SGM-362-2 | 0,4 — 7 m | 5° | 4 — 20 mA | PBT | нерж. | от -25 до +70°C | от -30 до +100°C | DN80 PN16 |
| EchoTREK SGA-344-6 Ex | 0,45 — 15 m | 5° | 4 — 20 mA | алюминий | PP | от -25 до +70°C | от -20°C до +70°C | DN125 PN16 |
| EchoTREK SGB-344-4 | 0,45 — 15 m | 5° | 4 — 20 mA, HART | алюминий | PVDF | от -25 до +70°C | от -30 до +90°C | DN125 PN16 |
| EchoTREK SGP-344-2 | 0,45 — 15 m | 5° | 4 — 20 mA | PBT | PP | от -25 до +70°C | от -30 до +90°C | DN125 PN16 |
| EchoTREK SGP-344-6 Ex | 0,45 — 15 m | 5° | 4 — 20 mA | PBT | PP | от -20 до +70°C | от -20 до +70°C | DN125 PN16 |
| EchoTREK SGP-344-R | 0,45 — 15 m | 5° | 4 — 20 mA, реле | PBT | PP | от -25 до +70°C | от -30 до +90°C | DN125 PN16 |
| Echotrek без дисплея, 4-х проводные 85 — 255V AC | ||||||||
| EchoTREK STP-490-1 | 0,2 — 4 m | 6° | 4 — 20 mA, реле DPDT | PBT | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK STA-480-1 | 0,25 — 6 m | 5° | 4 — 20 mA, реле DPDT | алюминий | PP | от -30 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK STS-462-1 | 0,4 — 7 m | 5° | 4 — 20 mA, реле DPDT | алюминий | нерж. | от -30 до +70°C | от -30 до +100°C | DN80 PN16 |
| Echotrek с дисплеем, 4-х проводные 85 — 255V AC | ||||||||
| EchoTREK SBB-490-1 | 0,2 — 4 m | 6° | 4 — 20 mA, реле DPDT | алюминий | PVDF | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK SBT-480-1 | 0,25 — 5 m | 5° | 4 — 20 mA, реле DPDT | алюминий | PTFE | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK SBP-480-1 | 0,25 — 6 m | 5° | 4 — 20 mA, реле DPDT | PBT | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| Echotrek без дисплея, 4-х проводные 24V AC/DC | ||||||||
| EchoTREK STP-490-4 | 0,2 — 4 m | 6° | 4 — 20 mA, HART, реле DPDT | PBT | PP | от -25 до +70°C | от -30 до +90°C | 1 ½" BSP |
| EchoTREK STP-480-4 | 0,25 — 6 m | 5° | 4 — 20 mA, HART, реле DPDT | PBT | PP | от -25 до +70°C | от -30 до +90°C | 2" BSP |
| EchoTREK STA-462-2 | 0,35 — 10 m | 5° | 4 — 20 mA, реле DPDT | алюминий | PP | от -30 до +70°C | от -30 до +90°C | DN80 PN16 |
| EchoTREK STB-444-2 | 0,45 — 15 m | 5° | 4 — 20 mA, реле DPDT | алюминий | PVDF | от -30 до +70°C | от -30 до +90°C | DN125 PN16 |
| Echotrek с дисплеем, 4-х проводные 24V AC/DC | ||||||||
| EchoTREK SBA-462-2 | 0,35 — 10 m | 5° | 4 — 20 mA, реле DPDT | алюминий | PP | от -25 до +70°C | от -30 до +90°C | DN80 PN16 |
| EchoTREK SBA-462-4 | 0,35 — 10 m | 5° | 4 — 20 mA, HART, реле DPDT | алюминий | PP | от -25 до +70°C | от -30 до +90°C | DN80 PN16 |
| EchoTREK SBP-444-2 | 0,45 — 15 m | 5° | 4 — 20 mA, реле DPDT | PBT | PP | от -25 до +70°C | от -30 до +90°C | DN125 PN16 |
*Ex - взрывобезопасные модели
Нужна помощь инженера? Закажите бесплатную консультацию!
Сферы применения EchoTREK для жидкостей
- Для контроля уровня, объема и расхода в открытых каналах;
- В сельском хозяйстве;
- При изготовлении стройматериалов;
- В химической и пищевой отраслях;
- В нефтехимии;
- При целлюлозном производстве;
- В сфере водоснабжения и канализации.
