UNIMOUNT SAC — регулируемый настенный монтажный кронштейн для установки датчиков непрерывного измерения уровня и сигнализаторов предельного уровня с подвесным элементом 1″.
Кронштейн позволяет вынести прибор от стены и установить его над требуемой точкой измерения. В зависимости от конфигурации максимальное расстояние до центра установленного датчика составляет от 188 до 991 мм.
Конструкция модульная. К основному блоку можно последовательно добавить до трех удлинительных элементов длиной 300 мм каждый.
Положение монтажной пластины можно изменять. Для присоединений 1″ и 1½″ нужное отверстие выбирается поворотом пластины. На удлинительном элементе предусмотрено несколько точек ее крепления.
Консоль может собираться в вертикальной или горизонтальной конфигурации. Удлинительный элемент можно наклонять вверх и вниз. Одна фиксирующая выемка соответствует изменению угла наклона на 1°.
Для обслуживания установленного прибора консоль можно перевести из рабочего положения. При вертикальном монтаже удлинительный элемент поднимается вверх, при горизонтальном — поворачивается в сторону.
Основные элементы изготовлены из алюминия и нержавеющей стали.
Нужна помощь инженера? Закажите бесплатную консультацию!
UNIMOUNT SAC применяется для настенного монтажа датчиков и сигнализаторов уровня, когда прибор необходимо разместить на определенном расстоянии от стены и расположить над требуемой точкой контроля.
Кронштейн подходит для:
Для ультразвуковых приборов предусмотрено использование мягкой резиновой ленты между устройством и монтажной пластиной. Она предотвращает передачу создаваемых прибором вибраций на консоль.
Нужна помощь инженера? Закажите бесплатную консультацию!
UNIMOUNT SAC крепится основным блоком к вертикальной поверхности. На основной блок непосредственно или через удлинительные элементы устанавливается монтажная пластина, на которой закрепляется датчик.

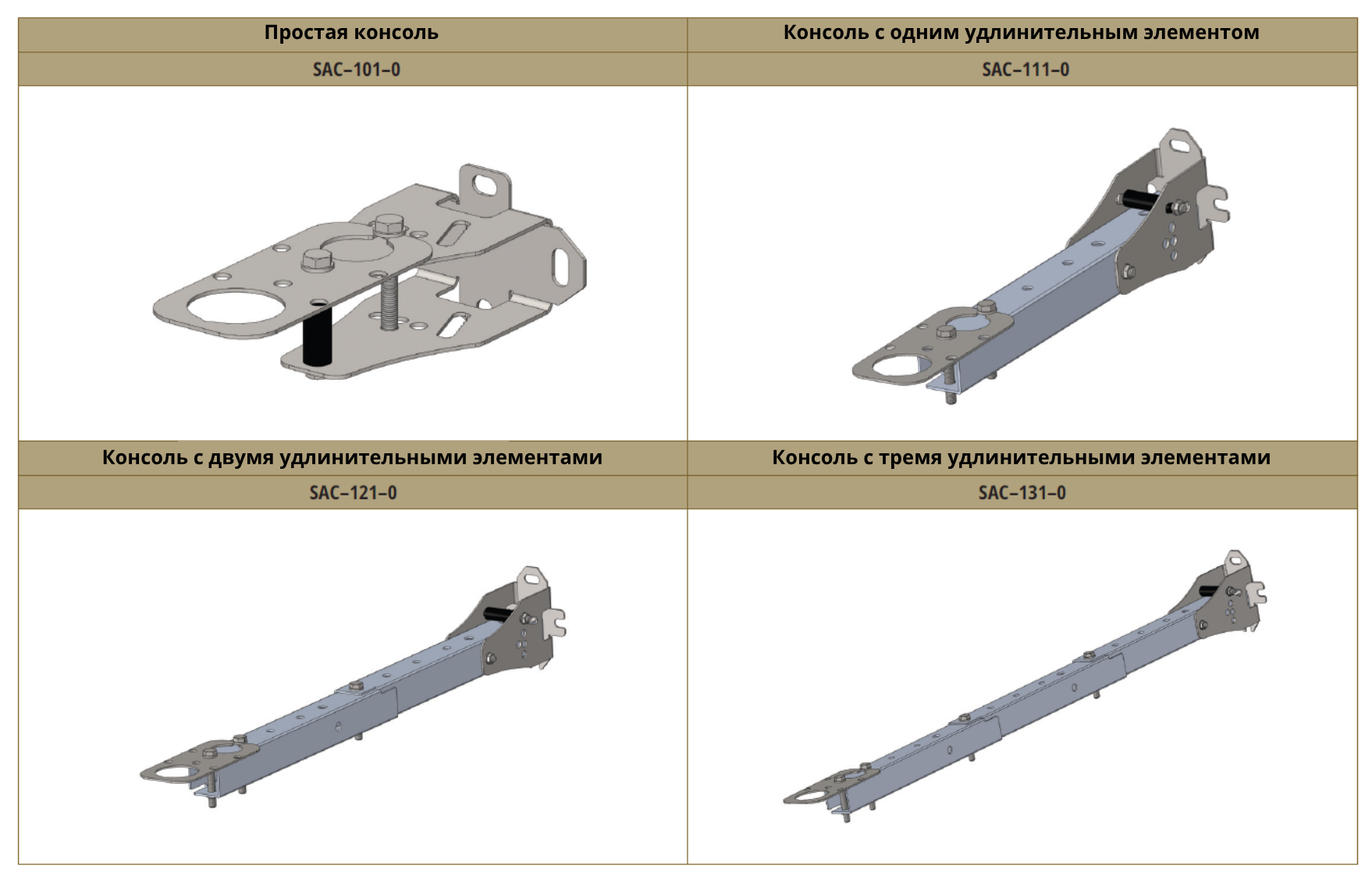

Количество удлинительных элементов определяет максимальный вынос датчика от стены:

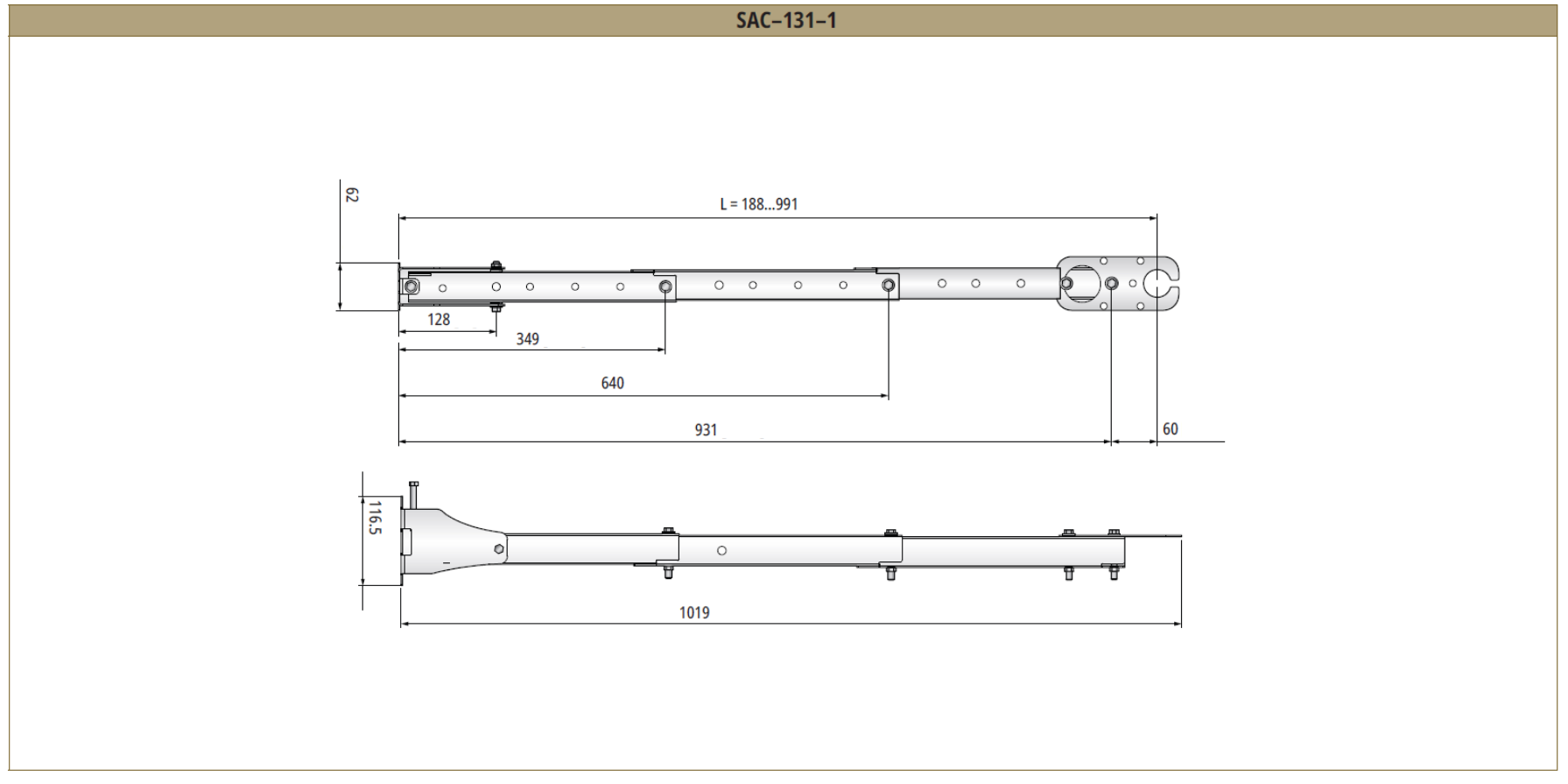

Каждый удлинительный элемент имеет длину 300 мм. Элементы соединяются между собой болтами, плоскими шайбами и самоконтрящимися гайками.
Монтажную пластину можно закрепить в разных положениях на удлинительном элементе. Это позволяет изменять положение установленного прибора относительно стены.

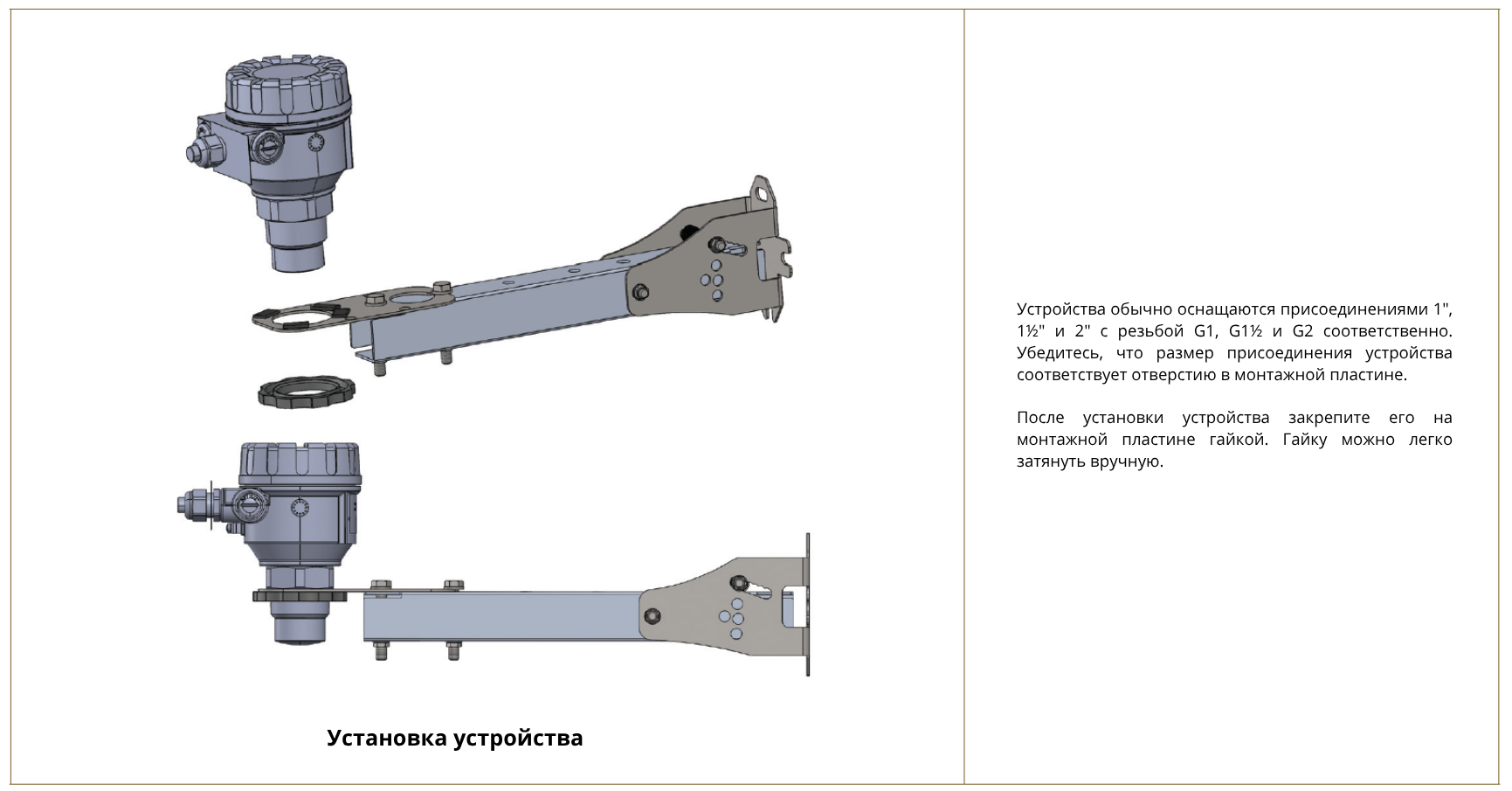

Для приборов с присоединением 1″ и 1½″ используется одна монтажная пластина с двумя отверстиями. Нужное присоединение выбирается поворотом пластины. Для присоединения 2″ применяется отдельная монтажная пластина.

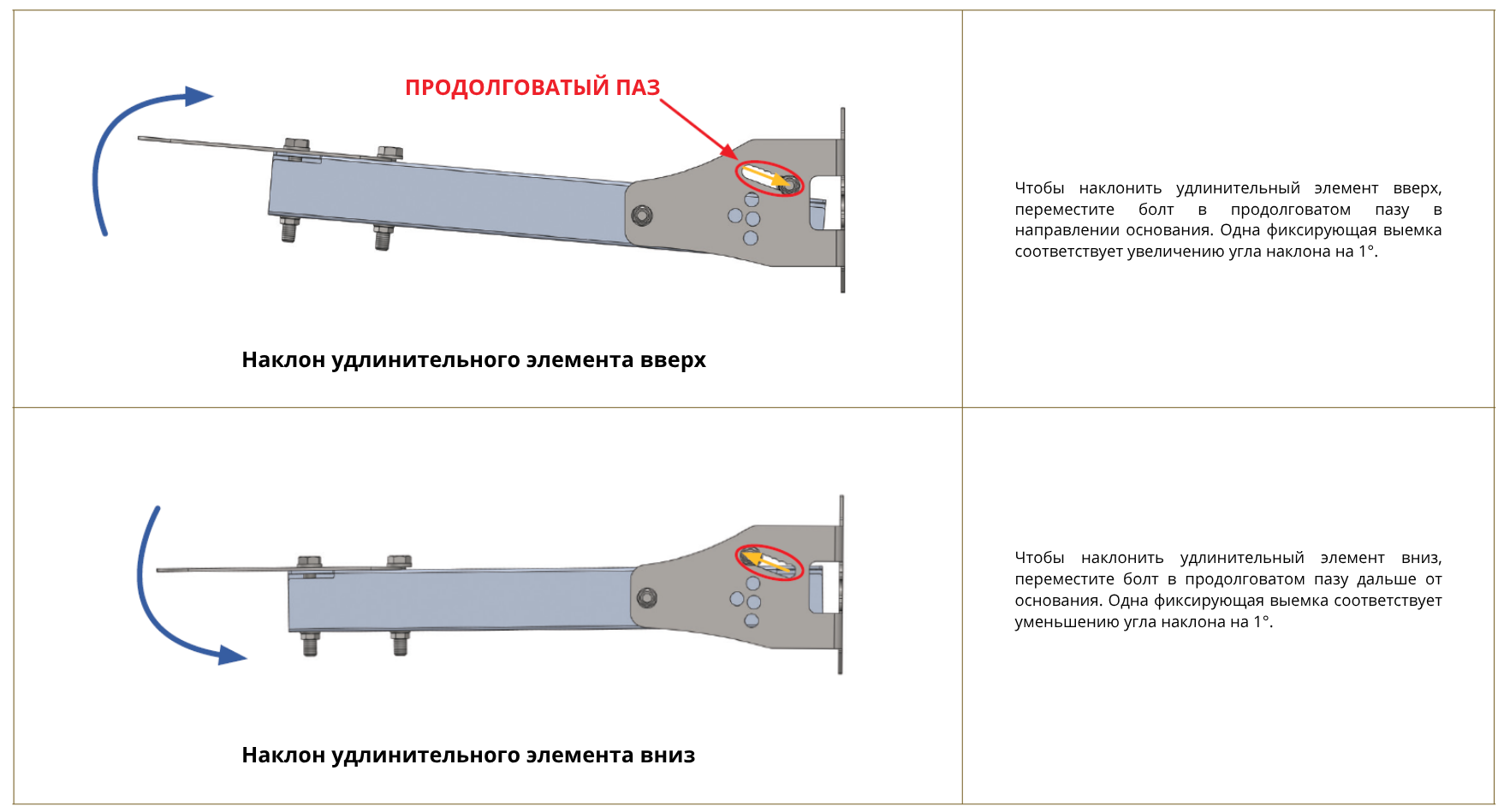

Угол положения консоли регулируется относительно основного блока. Перемещение фиксирующего болта на одну позицию изменяет угол наклона на 1°.
При вертикальной установке консоль можно вручную поднять в вертикальное положение для доступа к установленному прибору. При горизонтальной установке удлинительный элемент можно повернуть в сторону.
Нужна помощь инженера? Закажите бесплатную консультацию!
|
Параметр |
Значение |
|
Тип |
Регулируемый настенный монтажный кронштейн |
|
Назначение |
Монтаж датчиков непрерывного измерения уровня и сигнализаторов предельного уровня |
|
Материалы |
Алюминий и нержавеющая сталь |
|
Поддерживаемые присоединения |
1″, 1½″ и 2″ |
|
Количество удлинительных элементов |
От 0 до 3 |
|
Длина одного удлинительного элемента |
300 мм |
|
Максимальный вынос до центра датчика |
До 991 мм |
|
Максимальная нагрузка |
До 15 кг в зависимости от конфигурации и положения |
|
Варианты сборки |
Вертикальная и горизонтальная конфигурация |
|
Регулировка наклона |
С шагом 1° |
|
Положение монтажной пластины |
Регулируемое |
|
Возможность отвода для обслуживания |
Подъем при вертикальной установке, поворот в сторону при горизонтальной |
|
Исполнение |
Удлинительные элементы |
Максимальное расстояние до центра датчика |
Максимальная нагрузка |
Масса |
|
SAC-101-1 |
0 |
188 мм |
15 кг |
0,5 кг |
|
SAC-111-1 |
1 |
409 мм |
12 кг |
0,84 кг |
|
SAC-121-1 |
2 |
700 мм |
7,1 кг |
1,14 кг |
|
SAC-131-1 |
3 |
991 мм |
5 кг |
1,45 кг |
Допустимая статическая нагрузка зависит не только от количества удлинительных элементов, но и от положения монтажной пластины и фактического расстояния прибора от стены.
Для консоли с одним удлинительным элементом при выносе 202, 261 и 320 мм допускается нагрузка до 15 кг. При максимальном выносе 415 мм — до 12 кг.
Для консоли с двумя удлинительными элементами допустимая нагрузка уменьшается от 10,1 кг при выносе 492 мм до 7,1 кг при максимальном выносе 705 мм.
Для консоли с тремя удлинительными элементами допустимая нагрузка уменьшается от 6,4 кг при выносе 782 мм до 5 кг при максимальном выносе 995 мм.
Максимальная статическая нагрузка не должна превышать значения, установленного для конкретной конфигурации кронштейна.
