Программное обеспечение EView2 для настройки уровнемеров NIVELCO с протоколом HART

Благодарим вас за выбор оборудования NIVELCO!
Мы уверены, что вы оцените надёжность и удобство работы наших приборов.

Назначение программы EView2

EView2 — программное обеспечение для обнаружения, опроса, диагностики и удалённой настройки измерительных преобразователей NIVELCO с поддержкой цифрового протокола HART.

Программа устанавливается на компьютер и позволяет работать с подключёнными устройствами через удобное меню: считывать параметры, изменять настройки прибора, выполнять диагностику и контролировать измеряемые значения.

Протокол HART

HART (Highway Addressable Remote Transducer) — промышленный цифровой коммуникационный протокол, который используется в современных измерительных системах.

Протокол работает совместно со стандартным токовым сигналом 4–20 мА. Передача цифровых данных выполняется за счёт низкоуровневой модуляции, которая накладывается на аналоговый токовый контур.

Так как сигнал HART имеет небольшую амплитуду и состоит из синусоидальных колебаний со средним значением, равным нулю, он практически не влияет на точность аналогового сигнала 4–20 мА.

Благодаря этому HART позволяет:

• сохранить совместимость с существующими аналоговыми системами управления;
• выполнять цифровой обмен данными;
• удалённо настраивать приборы;
• проверять состояние оборудования;
• проводить диагностику и сервисное обслуживание.

Возможности программы EView2

EView2 позволяет выполнять поиск подключённых устройств NIVELCO, получать данные измерений и выполнять настройку преобразователей через HART-соединение.

Программа поддерживает:

• до 15 устройств в режиме Non Node;
• до 10 устройств в режиме Node.

EView2 выполняет циклический опрос обнаруженных устройств, собирает данные и отображает текущие измеряемые значения.

Основные функции EView2

Обнаружение устройств

Программа автоматически определяет подключённые устройства, включая работу в режиме Multidrop.

Работа с командами HART

EView2 поддерживает:

• универсальные команды HART для просмотра основных измерительных данных устройств сторонних производителей;
• специальные команды NIVELCO для полной настройки совместимых приборов.

Для устройств других производителей доступен только просмотр базовых измерительных параметров.

Настройка оборудования NIVELCO

С помощью специальных команд NIVELCO программа позволяет:

• считывать параметры из полевого устройства;
• редактировать параметры прибора;
• записывать новые параметры в устройство;
• загружать список параметров из файла;
• сохранять список параметров в файл;
• считывать таблицу линеаризации из устройства;
• редактировать и записывать таблицу линеаризации;
• загружать таблицу линеаризации из файла;
• сохранять таблицу линеаризации в файл;
• отображать Echo Map — эхо-карту сигнала для устройств с бесконтактным принципом измерения;
• считывать сервисные и информационные параметры;
• выполнять калибровку датчика для pH-преобразователей;
• устанавливать защитный пароль для предотвращения несанкционированного доступа.

Регистрация данных

Программное обеспечение EView2 поддерживает функцию регистрации данных.

Максимальная продолжительность записи данных составляет до 3 часов.

Особенности работы в сети HART

EView2 работает как основной мастер (Primary Master) в сети HART.

Во время работы программы запрещается использовать активное вторичное мастер-устройство (Secondary Master), например переносной HART-коммуникатор.

Одновременная работа двух мастер-устройств может привести к нарушению обмена данными.

Требования к системе

Для работы EView2 требуется:

Оборудование

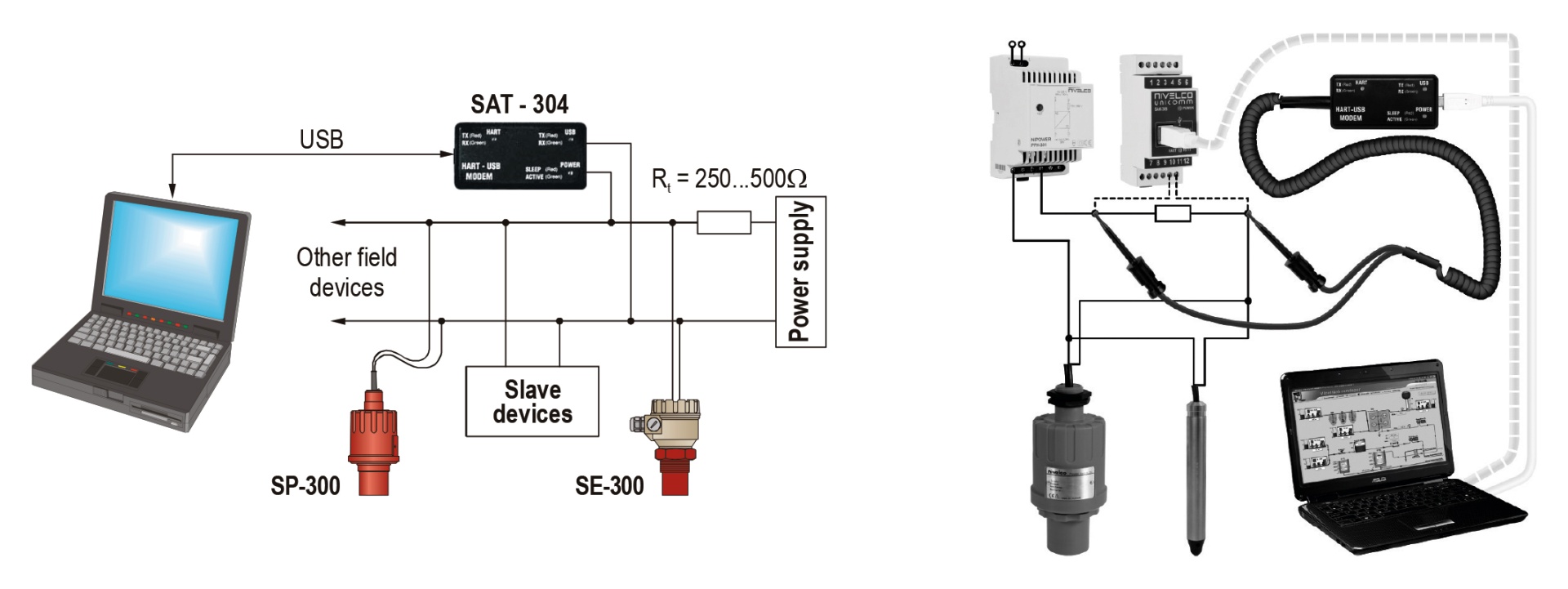

Необходим HART-модем, подключённый к виртуальному COM-порту.

Рекомендуемые модели NIVELCO:

• UNICOMM SAT-304;
• UNICOMM SAK-305.

Модем UNICOMM HART обеспечивает связь между компьютером управления технологическим процессом и полевыми устройствами, поддерживающими HART.

Модем совместим со всеми измерительными преобразователями с поддержкой стандартного обмена данными по протоколу HART.

Важная информация

Программа EView2 значительно упрощает удалённую настройку оборудования NIVELCO, однако для корректного изменения параметров необходимо понимать структуру параметров конкретного измерительного преобразователя.

Перед изменением настроек рекомендуется ознакомиться с технической документацией используемого прибора.
