MonoCONT — одноканальный интеллектуальный полевой индикатор и регистратор данных с интерфейсом HART®. Прибор предназначен для подключения интеллектуальных преобразователей и позволяет получать, отображать и регистрировать измеренные данные непосредственно по месту установки.
MonoCONT одновременно обменивается данными с одним преобразователем с выходом 4–20 мА/HART®. С преобразователями NIVELCO с интерфейсом HART® прибор также позволяет выполнять настройку преобразователя.
Измеренные значения выводятся на встроенный графический ЖК-дисплей. Для совместимых преобразователей NIVELCO MonoCONT может дополнительно отображать карту эхо-сигналов, что позволяет контролировать работу и выполнять диагностику уровнемера непосредственно на объекте.
MonoCONT объединяет несколько функций в одном полевом приборе:
При наличии RS485 MonoCONT позволяет передавать полученные данные другим средствам управления технологическими процессами по протоколу Modbus RTU.
MonoCONT можно использовать с преобразователями NIVELCO с интерфейсом HART® для настройки преобразователя, считывания и отображения результатов измерения и регистрации данных.
Единая структура текстового меню поддерживается при подключении следующих уровнемеров для жидкостей:
Для совместимых преобразователей на дисплее MonoCONT также может отображаться карта эхо-сигналов.
MonoCONT может использоваться с преобразователями других производителей.
В этом случае доступны считывание и отображение показаний, регистрация данных, передача данных по Modbus и управление выходами.
Настройка самого преобразователя через MonoCONT в этом случае недоступна.
Нужна помощь инженера? Закажите бесплатную консультацию!
MonoCONT применяется в системах, где необходимо получать данные от одного интеллектуального преобразователя 4–20 мА/HART® непосредственно по месту установки и использовать их для индикации, регистрации, передачи или управления.
Прибор может использоваться как универсальный полевой интерфейс для интеллектуальных преобразователей уровня NIVELCO и других компонентов систем управления технологическими процессами.
MonoCONT выводит результаты измерения непосредственно на встроенный графический ЖК-дисплей рядом с установленным преобразователем.
На главном экране могут отображаться выбранные измеряемые величины, ток петли, уровень или расстояние в соответствии с настройками подключенного устройства, а также информация о состоянии системы.
При подключении совместимого HART®-преобразователя NIVELCO MonoCONT используется как локальный интерфейс для его настройки.
Параметры преобразователя можно просматривать и изменять непосредственно по месту установки.
Для совместимых уровнемеров MonoCONT может отображать карту эхо-сигналов.
Прибор также позволяет просматривать сообщения об ошибках, рабочее состояние подключенного преобразователя и диагностическую информацию.
В исполнении с функцией регистрации MonoCONT оснащается встроенной флеш-памятью 32 МБ.
На дисплее можно просматривать тренд измеряемой величины. Стандартный экран тренда отображает последние 120 значений PV.
Данные также могут отображаться в масштабе 10 и 30 минут при соответствующих настройках частоты опроса.
В 3-проводном исполнении с RS485 MonoCONT поддерживает протокол Modbus RTU с гальванической развязкой.
Полученные от преобразователя данные могут передаваться другим средствам управления технологическими процессами.
MonoCONT оснащается оптически развязанным ключевым выходом Dual-FET и может выполнять автономные функции управления на основании измеренных данных.
Нужна помощь инженера? Закажите бесплатную консультацию!
MonoCONT подключается к интеллектуальному преобразователю и получает от него измерительную и служебную информацию.

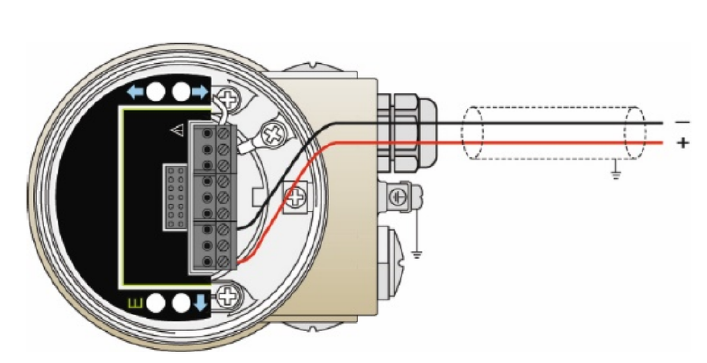

При работе с 2-проводным преобразователем 4–20 мА/HART® MonoCONT подключается к токовой петле. В прибор встроено сопротивление токовой петли, необходимое для связи по протоколу HART®.
В составе системы должен быть предусмотрен источник питания токовой петли. В токовой петле допускается использовать только один источник питания. Подключение другого ведущего устройства HART® не допускается.

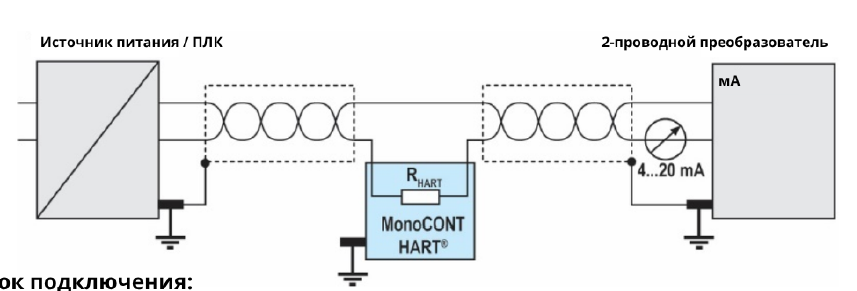

Рис. 1. Подключение MonoCONT к 2-проводному преобразователю 4–20 мА/HART®. MonoCONT получает цифровые данные преобразователя по HART® и обеспечивает их локальное отображение и дальнейшую обработку.
Через HART® MonoCONT обменивается цифровыми данными с подключенным преобразователем.
В зависимости от подключенного устройства и его настроек на дисплее могут отображаться выбранные измеряемые величины, ток петли, уровень или расстояние, а также информация о состоянии преобразователя.
MonoCONT также получает диагностические данные. Для HART®-преобразователя могут отображаться ток петли, температура, передаваемая преобразователем, продолжительность работы и показатель качества пакетов HART®.
Полученные от преобразователя данные MonoCONT может:
Таким образом, один MonoCONT обеспечивает локальную работу с подключенным преобразователем: от отображения текущего значения и диагностики до регистрации, передачи данных и управления выходом.
Нужна помощь инженера? Закажите бесплатную консультацию!
|
Параметр |
Характеристика |
|
Тип прибора |
Одноканальный интеллектуальный полевой индикатор и регистратор данных |
|
Интерфейс преобразователя |
HART® |
|
Количество подключаемых преобразователей |
1 |
|
Исполнения |
2-проводное и 3-проводное |
|
Питание, 2-проводное исполнение |
От токовой петли 4–20 мА, падение напряжения 4,5–5,5 В DC |
|
Питание, 3-проводное исполнение |
8–30 В DC, макс. 250 мВт |
|
Температура окружающей среды |
−25…+70 °C |
|
Вход |
Токовая петля 4–20 мА, HART®, не более 1 преобразователя |
|
Дисплей |
Графический модуль индикации SAP-300 |
|
Ключевой выход |
Оптически развязанный Dual-FET, независимый от полярности, макс. 30 В / 200 мА, R_ON 2 Ом |
|
RS485 |
Опция, Modbus RTU с гальванической развязкой |
|
Регистратор данных |
Опция, встроенная флеш-память 32 МБ |
|
Степень защиты |
IP67 |
|
Электрическая защита |
Класс защиты от перенапряжений 1, класс III SELV |
|
Корпус |
Окрашенный алюминий, армированный стекловолокном пластик PBT или нержавеющая сталь |
|
Кабельные вводы |
2 × M20×1,5 |
|
Присоединения |
2 × внутренняя резьба ½″ NPT, кроме исполнения из нержавеющей стали |
|
Наружный диаметр кабеля |
6–12 мм |
|
Сечение провода |
0,5–1,5 мм² |
|
Масса |
Пластиковый корпус около 0,55 кг, алюминиевый около 0,9 кг, корпус из нержавеющей стали около 2,5 кг |
Нужна помощь инженера? Закажите бесплатную консультацию!
MonoCONT доступен в различных функциональных исполнениях:
Исполнение «дисплей + Bluetooth®» находится в разработке.
MonoCONT выпускается в трех вариантах корпуса:

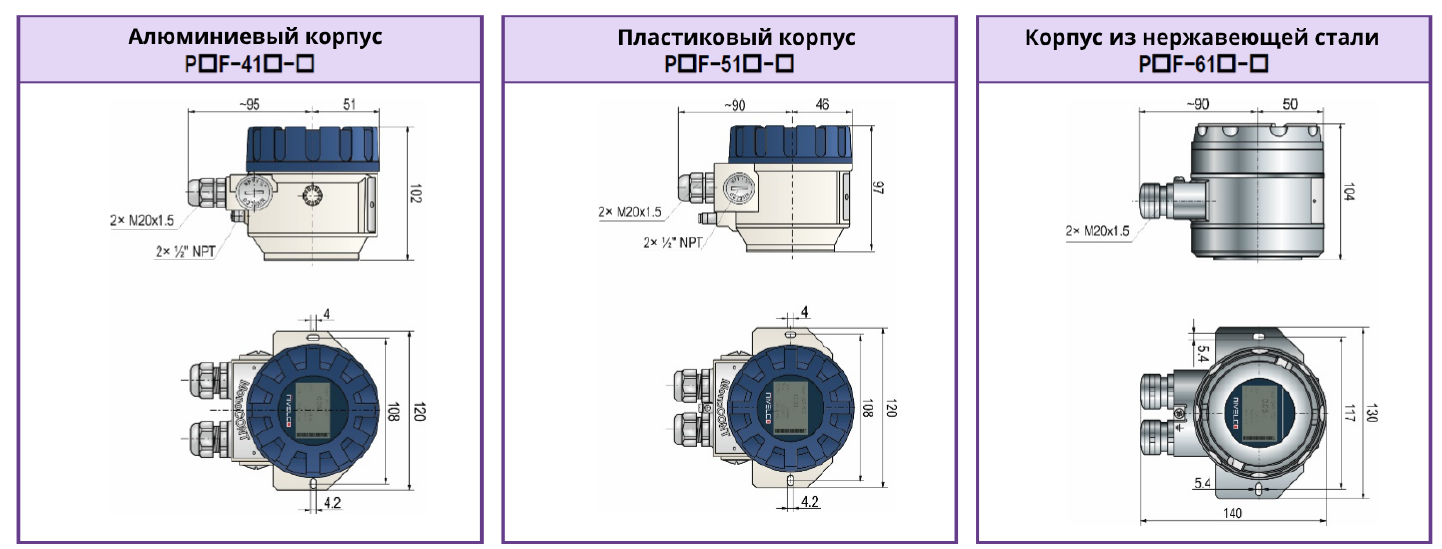

Габаритные размеры трех вариантов корпуса MonoCONT.
