Импульсный радарный уровнемер для контроля границы раздела фаз двух жидких сред, в том числе нефти и подтоварной воды.
Одновременно измеряет верхний и межфазный уровень с точностью ±5 мм. Стабильно работает при изменении плотности, наличии эмульсионного слоя, пены и пара. До 200 °C и 40 бар. Передаёт верхний уровень и интерфейс двумя независимыми сигналами 4–20 мА.
MicroTREK — импульсный радарный уровнемер с направляемой волной для непрерывного измерения уровня жидкости и границы раздела двух жидких сред.
Межфазный MicroTREK позволяет одним прибором контролировать два параметра: верхний уровень жидкости и положение границы раздела фаз. Например, прибор определяет общий уровень жидкости в резервуаре и одновременно границу между нефтью и подтоварной водой.
Для измерения используется технология направляемой радарной волны GWR. Электрический импульс распространяется вдоль измерительного зонда, который выполняет функцию волновода.
Измерение границы раздела фаз основано на разнице диэлектрической проницаемости двух жидкостей, а не на их плотности. Например, диэлектрическая проницаемость нефти составляет около 2–2,5, а воды — около 80. Благодаря этой разнице MicroTREK определяет верхний уровень жидкости и положение интерфейса «нефть-вода».
Это особенно важно в процессах, где между двумя жидкостями образуется переходный эмульсионный слой, а его толщина и положение постоянно меняются.
MicroTREK предназначен для работы в сложных промышленных условиях: при высоких температурах и давлении, в агрессивных средах, при наличии пены, пара и вибраций, а также при изменении плотности сред и наличии эмульсионного слоя.
- Один прибор контролирует два уровня и отсекает ложные сигналы;
Одновременно измеряет верхний уровень жидкости и границу раздела фаз с передачей двух независимых сигналов 4–20 мА.
- Точно определяет границу раздела жидкостей (например, нефть-вода) даже при изменении плотности;
Измерение основано на разнице диэлектрической проницаемости сред, а не на их плотности
- Работает при наличии переходного эмульсионного слоя;
Контролирует положение границы раздела в процессах, где толщина и положение эмульсионного слоя постоянно меняются.
- Снижает риск потери нефти при сливе подтоварной воды;
Точный контроль положения интерфейса помогает не допустить слива товарного продукта вместе с водой.
- Пена, пар и конденсат не мешают измерению;
Радарный сигнал распространяется вдоль зонда, обеспечивая стабильное измерение в сложных условиях процесса.
- Работает при температуре до +200 °C и давлении до 40 бар;
Подходит для межфазного контроля не только в резервуарах, но и в технологическом оборудовании с высокой температурой и давлением.
- Отсекает ложные отражения от мешалок и отложений;
Система подавления ложных эхо-сигналов и настройка порогов помогают исключить влияние внутренних помех в резервуаре.
- Передаёт верхний и межфазный уровни в АСУ ТП раздельно;
Два независимых сигнала 4–20 мА можно назначить отдельно на верхний уровень жидкости и интерфейс фаз.
- Беспроводная настройка по Bluetooth;
Параметры MicroTREK можно настраивать через мобильное приложение MobileEView без проводного подключения, что упрощает пусконаладку во взрывоопасной зоне.
- Взрывозащищенные исполнения;
Доступны сертифицированные исполнения по ТР ТС 012.
- Гарантия от производителя — 3 года.
Нужна помощь инженера? Закажите бесплатную консультацию!
MicroTREK применяется для непрерывного контроля границы раздела двух жидких сред с различными электрическими свойствами. Прибор позволяет одновременно определять верхний уровень жидкости и положение интерфейса между двумя разделившимися жидкими фазами.
Типичный пример — контроль границы «нефть — вода». Относительная диэлектрическая проницаемость нефти составляет около 2–2,5, а воды — около 80. Такое различие свойств сред позволяет MicroTREK определять как поверхность верхней жидкости, так и расположенную ниже границу раздела фаз.
Межфазное измерение применяется в технологических процессах, где недостаточно знать только общий уровень жидкости: необходимо понимать, где находится граница двух сред и какова толщина верхнего слоя.
Межфазный MicroTREK может использоваться:
Помимо интерфейса «нефть — вода», принцип может применяться для других пар разделившихся жидкостей, электрические свойства которых соответствуют условиям межфазного измерения MicroTREK.
MicroTREK H-700 с функцией межфазного измерения может определять три параметра:
Например, в резервуаре с нефтью и подтоварной водой прибор позволяет определить общий уровень жидкой среды, положение границы «нефть — вода» и толщину находящегося сверху слоя нефти.
Это позволяет использовать данные MicroTREK не только для контроля заполнения резервуара, но и непосредственно для управления процессом разделения жидких фаз.
Контроль только общего уровня не показывает, сколько в резервуаре находится каждой из разделившихся жидкостей и где проходит граница между ними.
Измерение интерфейса позволяет:
То есть задача межфазного MicroTREK — не просто показать, насколько заполнен резервуар, а дать информацию о положении отдельных жидких фаз внутри него.
Возможность применения MicroTREK для конкретной пары жидкостей зависит от их электрических свойств и состояния границы между средами.
Для корректного межфазного измерения производитель указывает следующие условия:
Последнее условие относится к чистому разделению жидкостей при применении наиболее чувствительного коаксиального зонда.
Для подключения уровнемера MicroTREK к компьютеру, настройки параметров и диагностики прибора используется программа EView2 и HART-модем UNICOMM.
Для стабильной работы рекомендуем использовать фирменные HART-модемы NIVELCO:
• UNICOMM SAT-304;
• UNICOMM SAK-305.
Модем UNICOMM обеспечивает корректный обмен данными между уровнемером и компьютером, позволяет считывать параметры прибора, изменять настройки и контролировать измеряемые значения.
При заказе уровнемера MicroTREK рекомендуем добавить HART-модем UNICOMM в комплект поставки — это позволит выполнить настройку оборудования сразу после установки без дополнительных адаптеров и поиска совместимых устройств.
Программное обеспечение EView2 предоставляется бесплатно и полностью переведено на русский язык.
Самого факта наличия двух жидкостей в резервуаре недостаточно, чтобы гарантировать возможность межфазного измерения.
При подборе MicroTREK необходимо учитывать электропроводность обеих жидкостей, относительную диэлектрическую проницаемость верхней среды, разницу εr между средами, толщину верхнего слоя и состояние границы раздела фаз.
Если между жидкостями образуется переходный эмульсионный слой, условия применения необходимо оценивать отдельно.
Специалисты «АНКОРН» помогут определить, подходит ли MicroTREK для вашей пары сред, и подобрать исполнение уровнемера под условия технологического процесса.
Свяжитесь с нами по кнопке ниже — для подбора достаточно сообщить параметры сред и условия измерения.
Нужна помощь инженера? Закажите бесплатную консультацию!

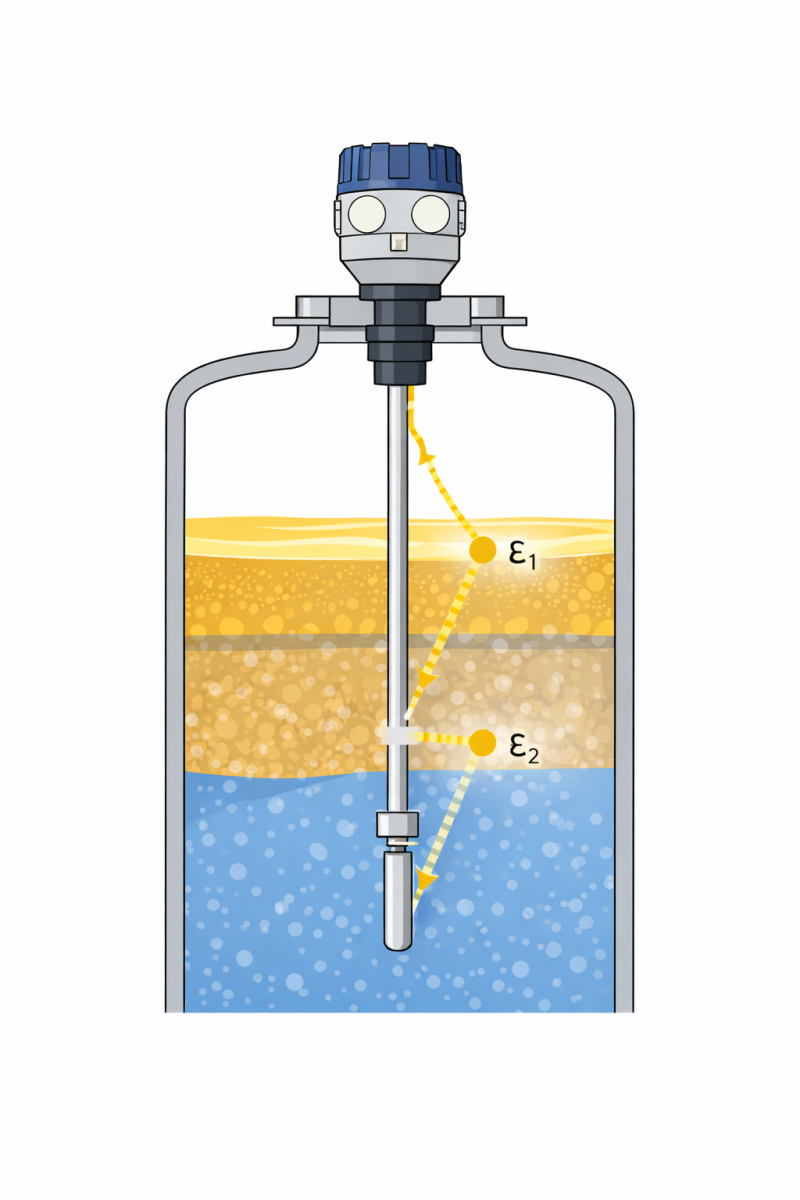

Межфазный MicroTREK работает по технологии радарного измерения с направляемой волной GWR. Измерительный импульс распространяется вдоль зонда, погруженного в контролируемые жидкости.
При достижении поверхности верхней жидкости часть энергии импульса отражается и возвращается к электронике уровнемера. По этому отраженному сигналу MicroTREK определяет положение верхнего уровня.
Если верхняя жидкость является электрически непроводящей, оставшаяся часть энергии продолжает распространяться вдоль зонда через верхний слой. При достижении границы с нижней жидкостью возникает второе отражение, по которому прибор определяет положение границы раздела фаз.
Для межфазного измерения важны электрические свойства жидкостей, в частности их относительная диэлектрическая проницаемость εr.
Верхняя электрически непроводящая жидкость отражает только часть энергии импульса. Оставшаяся энергия проходит через верхний слой вдоль зонда и достигает границы с нижней жидкостью.
В результате электроника MicroTREK получает отраженные сигналы от двух границ:
Первый сигнал используется для определения верхнего уровня, второй — для определения положения интерфейса фаз.

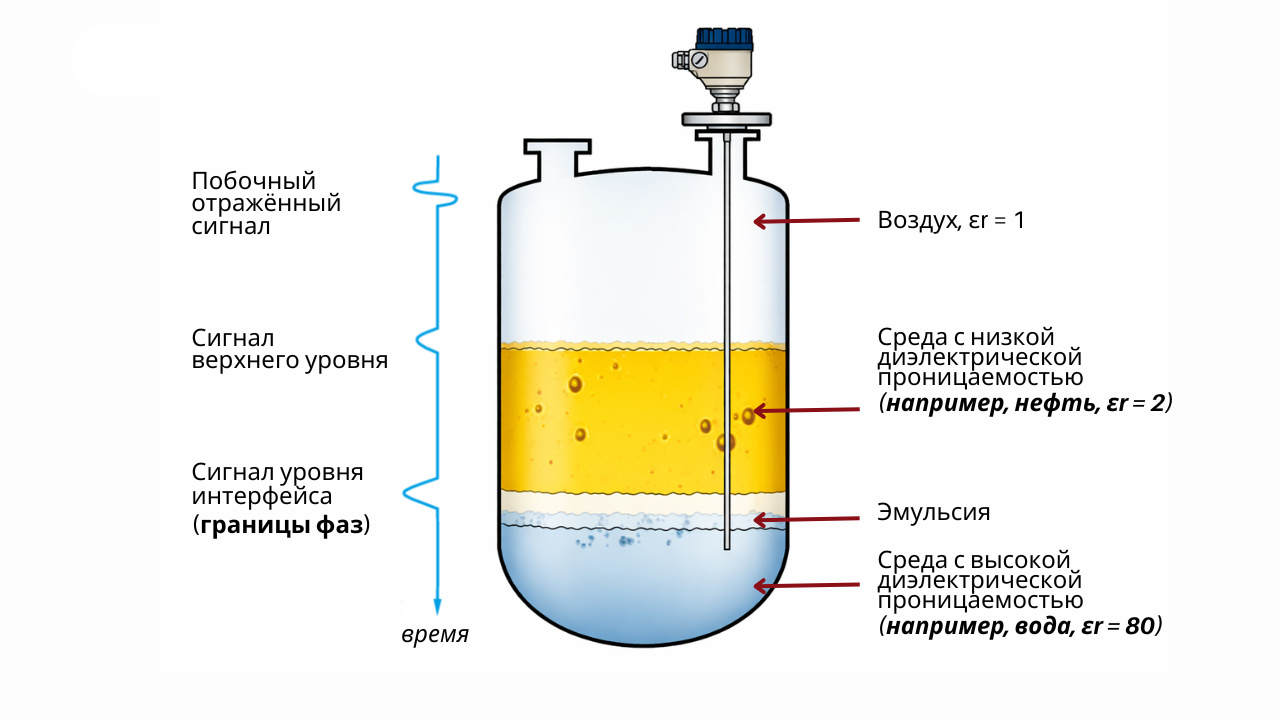

Рис 2 Отраженные сигналы MicroTREK: прибор фиксирует сигнал верхнего уровня жидкости и сигнал границы раздела фаз.

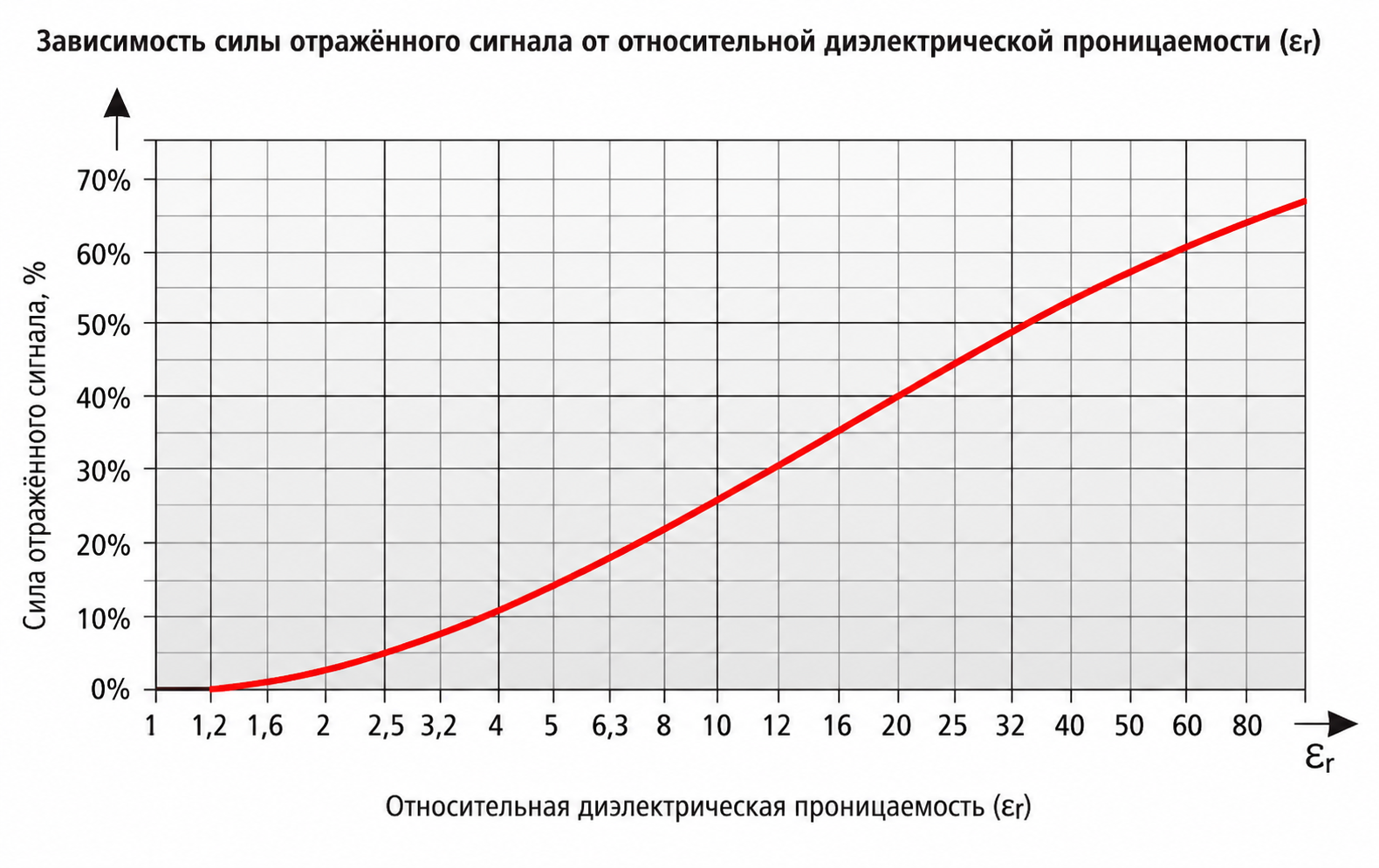

Сила отраженного радарного сигнала зависит от относительной диэлектрической проницаемости среды εr.
Чем выше εr среды, тем большая доля энергии отражается от ее поверхности. При низкой диэлектрической проницаемости отражается меньшая часть энергии, поэтому часть импульса может продолжить распространение вдоль зонда.
Именно это свойство используется при межфазном измерении: часть энергии отражается от верхнего уровня электрически непроводящей жидкости, а оставшаяся часть проходит через неё и достигает следующей границы.
Хороший пример для понимания принципа MicroTREK — контроль границы между нефтью и водой.
Относительная диэлектрическая проницаемость нефти составляет около 2–2,5, тогда как у воды она значительно выше — около 80.
При достижении поверхности верхнего слоя нефти часть энергии импульса отражается. Оставшаяся энергия распространяется дальше вдоль зонда через нефть и достигает границы с водой.
Различие электрических свойств сред позволяет MicroTREK определить положение верхнего уровня и границы «нефть — вода».

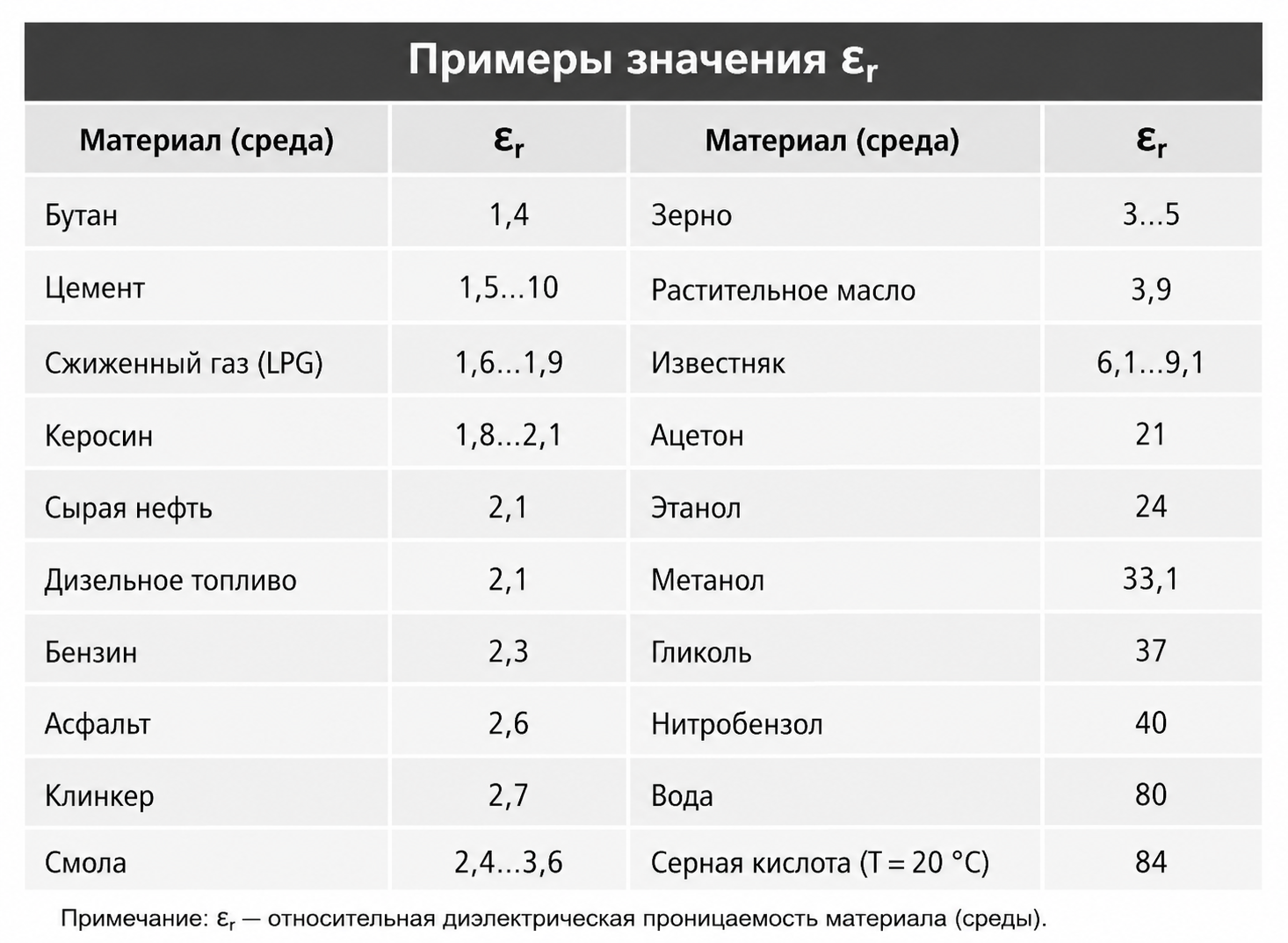

Для сравнения ниже приведены примеры значений относительной диэлектрической проницаемости εr различных сред. Конкретное значение зависит от свойств и состояния продукта.
Измерительный зонд MicroTREK выполняет функцию волновода: импульс распространяется вдоль него через контролируемые среды. Этим MicroTREK отличается от бесконтактного радарного уровнемера, у которого сигнал распространяется от антенны к поверхности продукта в свободном пространстве.
Нужна помощь инженера? Закажите бесплатную консультацию!
| Параметр | Значение |
| Принцип измерения | Импульсный радарный с направляемой волной GWR |
| Измеряемые параметры | Верхний уровень, уровень границы раздела фаз, толщина верхнего слоя |
| Максимальная длина зонда | До 30 м |
| Погрешность для жидкостей | ±5 мм, в том числе для межфазного уровня |
| Мертвая зона | От 250 мм |
| Скорость отслеживания изменения уровня | До 900 м/ч, или 25 см/с |
| Температура окружающей среды | От -30 до +60 °C |
| Температура измеряемой среды | От -30 до +200 °C |
| Максимальное давление | До 40 бар |
| Питание | 12–36 В DC |
| Питание взрывозащищенных исполнений | До 28 В |
| Выходной сигнал | 4–20 мА + HART® |
| Степень защиты корпуса | IP66/IP67 |
| Степень защиты зонда | IP68 |
Измерительный зонд выполняет функцию волновода, вдоль которого распространяется радарный импульс.

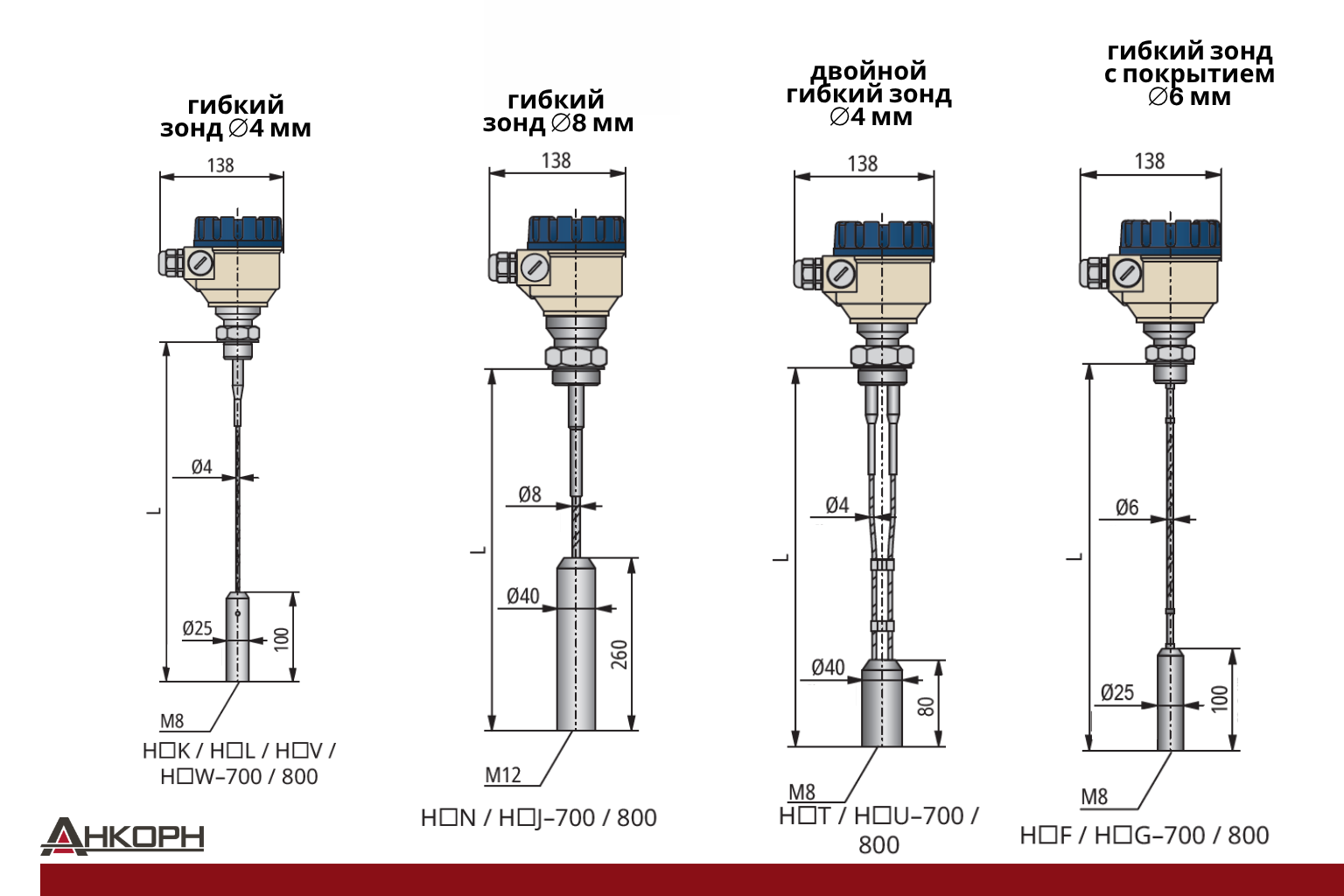

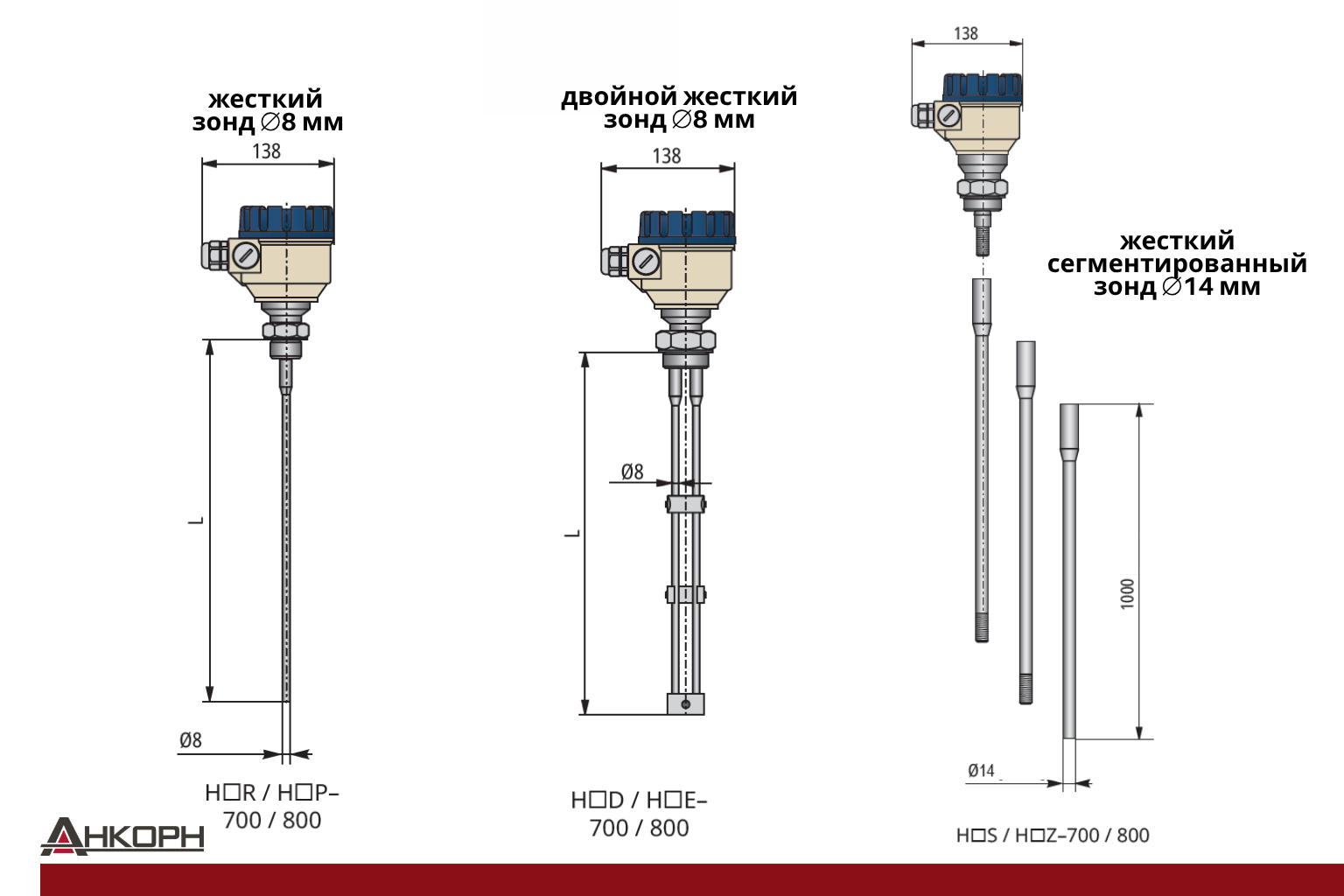

Для MicroTREK доступны различные конструкции измерительных зондов, включая:
Для наиболее ответственных задач межфазного измерения рекомендуем более чувствительные двухстержневые и коаксиальные зонды.

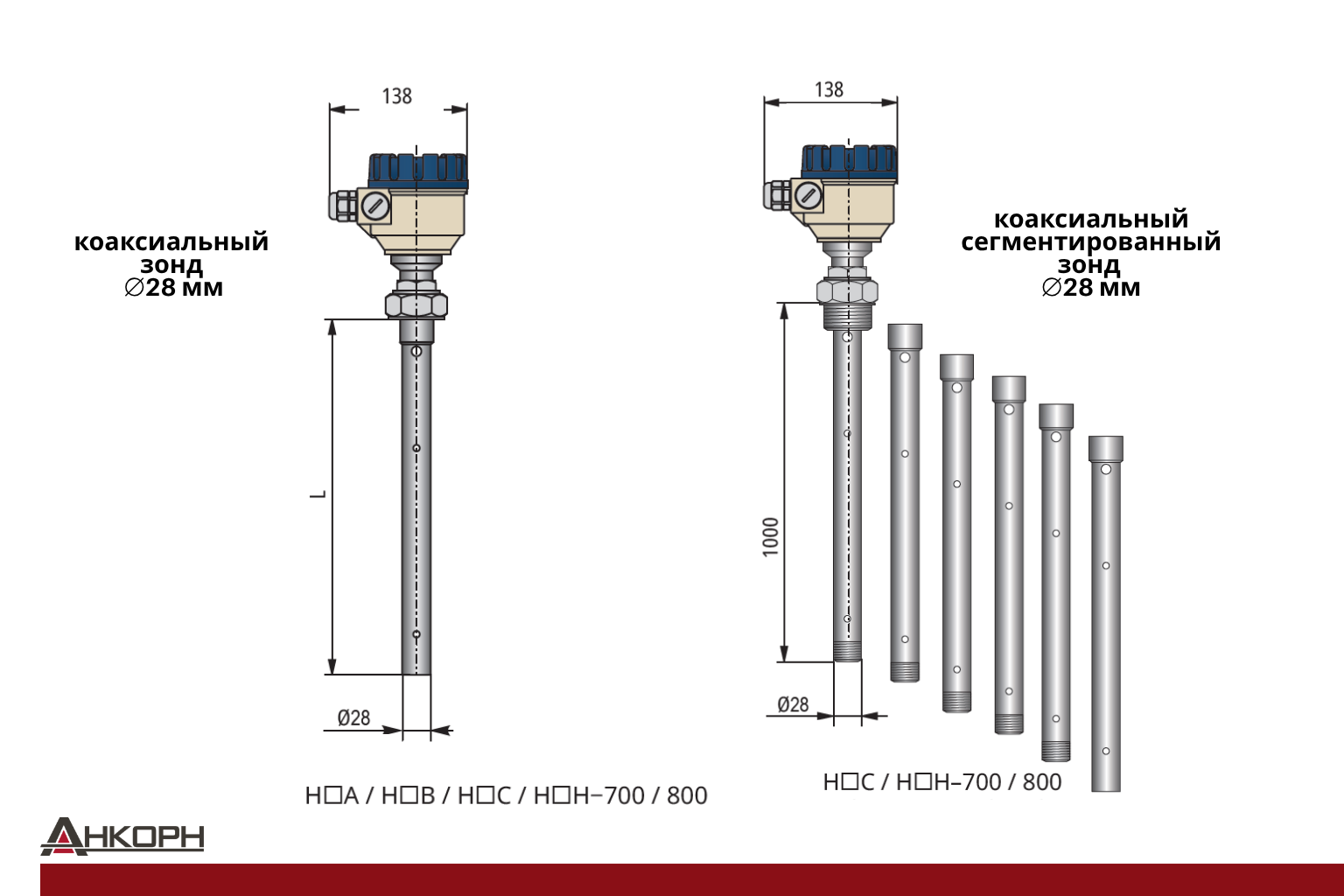

Коаксиальный зонд также применяется для сред с низкой относительной диэлектрической проницаемостью.
В каталоге NIVELCO для различных конструкций зондов MicroTREK приведены следующие минимальные значения относительной диэлектрической проницаемости измеряемой среды:
| Тип зонда | Минимальная εr |
| Монокабель | 2,1 |
| Двойной зонд | 1,8 |
| Коаксиальный зонд |
1,4 |
