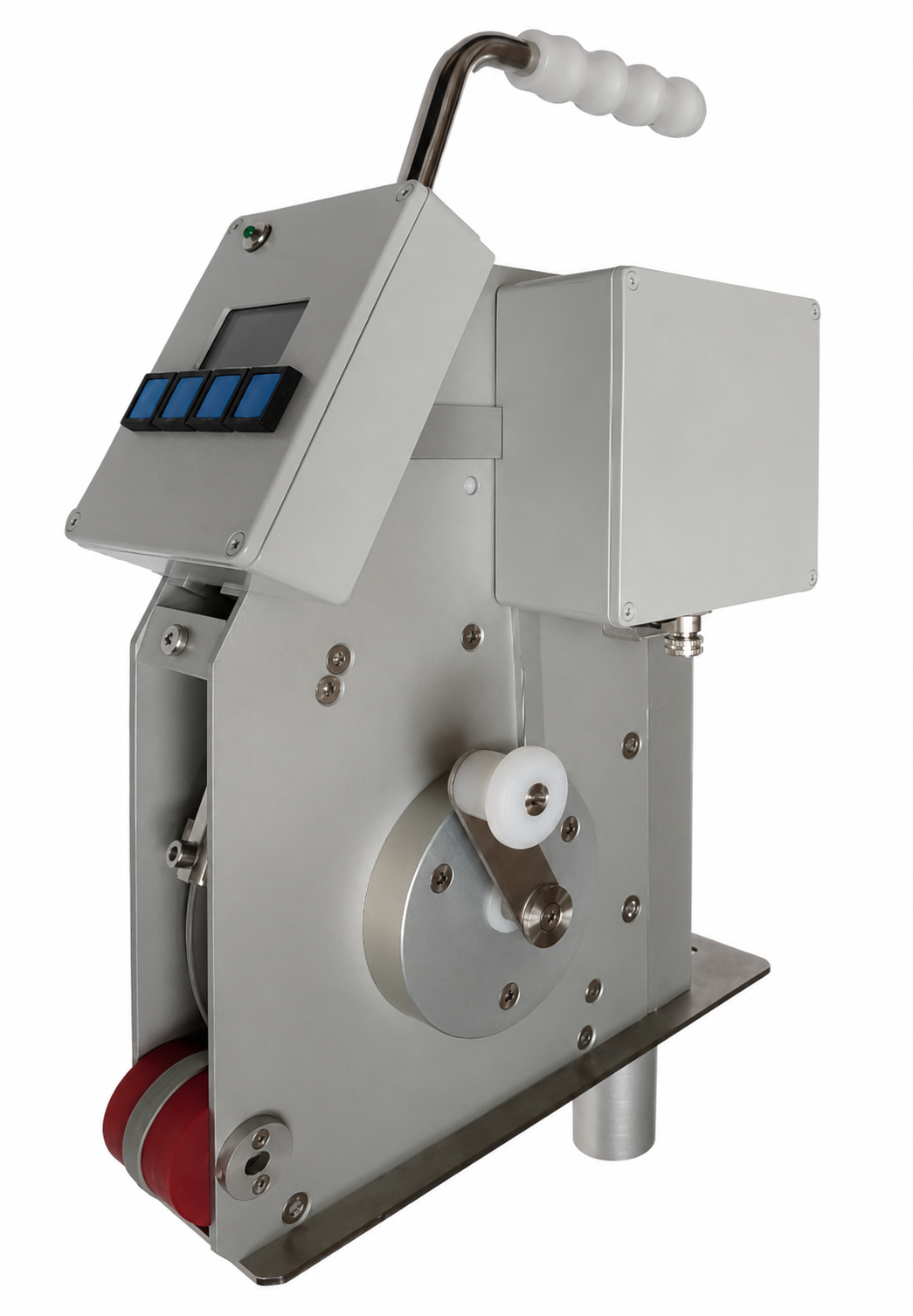

Переносной уровнемер типа 810 производства WESZTA-T Kft. предназначен для ручного измерения уровня и температуры жидкости в резервуарах.
Уровень определяется относительно верхней отметки измерительного патрубка резервуара — прибор измеряет расстояние от этой отметки до поверхности жидкости, то есть свободное пространство над продуктом.
Прибор состоит из высокоточной перфорированной измерительной ленты, подвешенного к ней зонда с датчиками уровня и температуры и электронного блока. Электронный блок обрабатывает, сохраняет и отображает результаты измерений.
При достижении зондом поверхности жидкости прибор подаёт световой сигнал. Температуру можно измерять на выбранной глубине. Полученные значения отображаются на встроенном дисплее, сохраняются в памяти прибора и могут быть считаны с помощью компьютера.
Конструкция и точность прибора позволяют использовать его для измерений, необходимых для акцизного учёта. Предусмотрено взрывозащищённое исполнение для работы на опасных производственных объектах.
Нужна помощь инженера? Закажите бесплатную консультацию!
Переносной уровнемер типа 810 применяется для ручного контроля уровня и температуры жидких продуктов в резервуарах.
Основные задачи:
Конкретные виды измеряемых жидкостей, химическая совместимость материалов зонда и допустимое рабочее давление в предоставленной документации не указаны.
Нужна помощь инженера? Закажите бесплатную консультацию!
Зонд с датчиками уровня и температуры закреплён на конце высокоточной перфорированной измерительной ленты. Оператор вручную опускает зонд через измерительный патрубок внутрь резервуара.
Когда зонд достигает поверхности жидкости, датчик уровня срабатывает, а прибор подаёт световой сигнал. По положению измерительной ленты определяется расстояние от верхней отметки измерительного патрубка до поверхности продукта.
Таким образом, прибор непосредственно измеряет свободное пространство над жидкостью. Значение уровня продукта может быть определено с учётом известной высоты резервуара или базовой высоты измерения.
Для измерения температуры оператор погружает зонд на требуемую глубину. В зависимости от исполнения используется цифровой датчик температуры с диапазоном до +85 °C или датчик PT1000 с диапазоном до +160 °C.
Электронный блок:
Нужна помощь инженера? Закажите бесплатную консультацию!
| Параметр | Значение |
|---|---|
| Тип прибора | Переносной, с ручным управлением |
| Способ измерения | Контактный |
| Измеряемые параметры | Уровень жидкости и температура |
| Измеряемая величина при определении уровня | Расстояние от верхней отметки измерительного патрубка до поверхности жидкости |
| Стандартный диапазон измерения уровня | 0…5 м |
| Опциональные диапазоны измерения уровня | 0…10 м; 0…20 м |
| Максимальная погрешность измерения уровня | ±1 мм |
| Разрешение измерения | 0,075 мм |
| Шаг отображения | 0,1 мм |
| Диапазон измерения температуры цифровым датчиком | −20…+85 °C |
| Максимальная погрешность цифрового датчика | ±0,5 °C в диапазоне −10…+85 °C |
| Специальное исполнение цифрового датчика | Погрешность ±0,25 °C |
| Диапазон измерения температуры датчиком PT1000 | −20…+160 °C |
| Максимальная погрешность датчика PT1000 | ±0,5 °C в диапазоне −20…+160 °C |
| Диапазон температуры окружающей среды | −20…+50 °C |
| Диапазон температуры хранения | −30…+70 °C |
| Степень защиты оболочки | IP44 |
| Маркировка взрывозащиты | ⬡Ex II 1/2 G Ex ia IIB T4 Ga/Gb |
| Индикация достижения поверхности жидкости | Световая |
| Дисплей | Встроенный |
| Хранение результатов | Предусмотрено |
| Передача данных | Последовательная |
| Интерфейс передачи данных | RS-232 |
| Протокол передачи данных | Modbus RTU |
| Основная батарея | VARTA 5622 HR, типоразмер 6F22 |
| Элемент питания NVRAM и часов реального времени RTC | VARTA CR2032 |
| Требование для взрывоопасных применений | Допускается использование только указанных типов элементов питания |
| Потребляемый ток без подсветки | ≈24 мА |
| Потребляемый ток с подсветкой | ≈37 мА |
| Масса | ≈5 кг |
| Номер разрешения BKI | BKI21ATEX0007 X |
| Номер разрешения MKEH | Th-8263/5/2017 |
