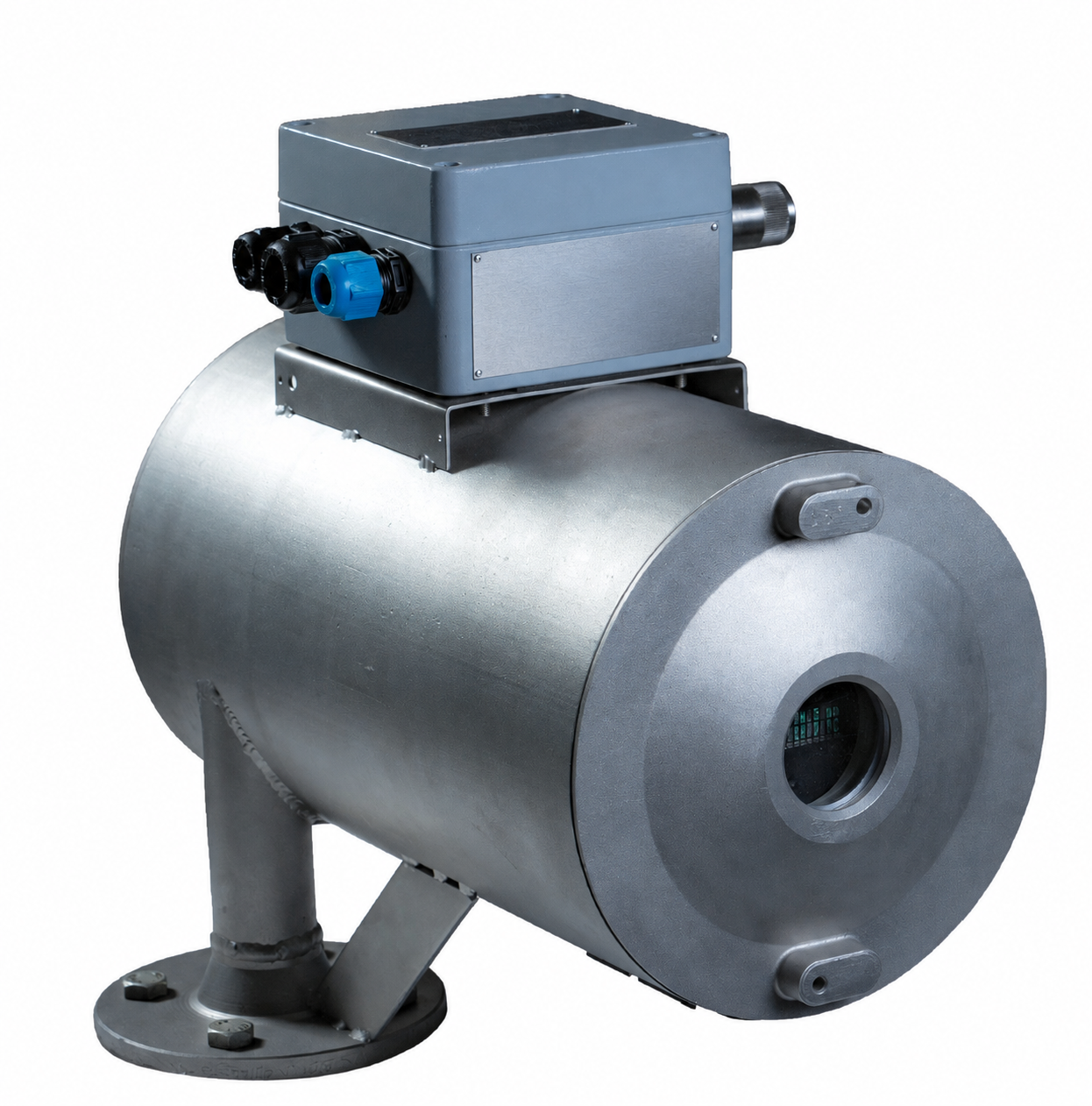

Микропроцессорный сервоуровнемер (буйковый) UVKSZ 2 предназначен для непрерывного высокоточного измерения уровня жидкости, уровня границы раздела фаз и плотности продукта в резервуарах.
Прибор подходит для систем коммерческого и акцизного учёта, интегрируется в автоматизированные системы управления по интерфейсу RS-485 с протоколом Modbus RTU и может эксплуатироваться во взрывоопасных зонах. Корпус изготовлен из нержавеющей стали. Доступны исполнения для атмосферного давления до 1 бар и повышенного давления до 25 бар.
Нужна помощь инженера? Закажите бесплатную консультацию!
Сервоуровнемер UVKSZ 2 предназначен для непрерывного контроля параметров жидких продуктов в резервуарах.
Прибор применяется для:
UVKSZ 2 может устанавливаться на резервуарах с атмосферным или избыточным давлением.
Нужна помощь инженера? Закажите бесплатную консультацию!
Электронный кремниевый преобразователь силы непрерывно измеряет выталкивающую силу, действующую на буёк из нержавеющей стали. При изменении уровня жидкости меняются положение буйка относительно поверхности и действующая на него выталкивающая сила.
Система управления регистрирует это изменение и включает сервопривод. Сервопривод поднимает или опускает буёк до восстановления заданного положения относительно поверхности жидкости. Перемещение измерительной проволоки контролируется абсолютным энкодером и преобразуется в значение уровня.
Система измерения силы способна обнаруживать изменения уровня приблизительно на 0,1 мм.
Для контроля границы раздела фаз буёк устанавливается между жидкостями различной плотности. При наличии соответствующей опции прибор также выполняет измерение плотности продукта.
Полученные данные передаются в компьютерную систему, которая управляет прибором и рассчитывает количество продукта в резервуаре. Изменить калибровку или запустить несанкционированные функции с компьютера невозможно.
Прибор поддерживает возможность локального управления. Технический персонал может управлять прибором, проверять все его функции и считывать все данные с помощью системы магнитоуправляемых переключателей — без вскрытия корпуса и подключения какого-либо дополнительного оборудования. Данные отображаются на встроенном дисплее.
UVKSZ состоит из двух изолированных частей: барабанного и приборного отсеков.
В барабанном отсеке расположен откалиброванный измерительный барабан, соединенный с валом двигателя в приборном отсеке посредством магнитной муфты, а также рычаг измерения силы, соединенный с блоком измерения силы в приборном отсеке также посредством магнитной муфты.
Конструкция прибора предотвращает проникновение продукта и/или его паров в приборный отсек.
В приборном отсеке размещены система измерения силы, сервосистема BLDC, абсолютный энкодер, многопроцессорная электронная схема управления и блок передачи данных. В нём также находятся блок магнитоуправляемых переключателей для локального управления и окно с буквенно-цифровым дисплеем для считывания показаний, данных и пунктов меню.
UVKSZ оснащён фланцем DN 40 для установки на фланец резервуара. Для проверки, снятия или установки буйка также может использоваться калибровочная камера. В калибровочной камере также размещена верхняя опорная пластина.
Клеммы электропитания необходимо подключить к источнику переменного напряжения 48 В с помощью двухпроводного кабеля. Линию передачи данных (витую пару) необходимо подключить к порту RS-485 контроллера учёта запасов (компьютера). Также необходимо подключить клеммы программируемых реле сигнализации уровня.
Нужна помощь инженера? Закажите бесплатную консультацию!

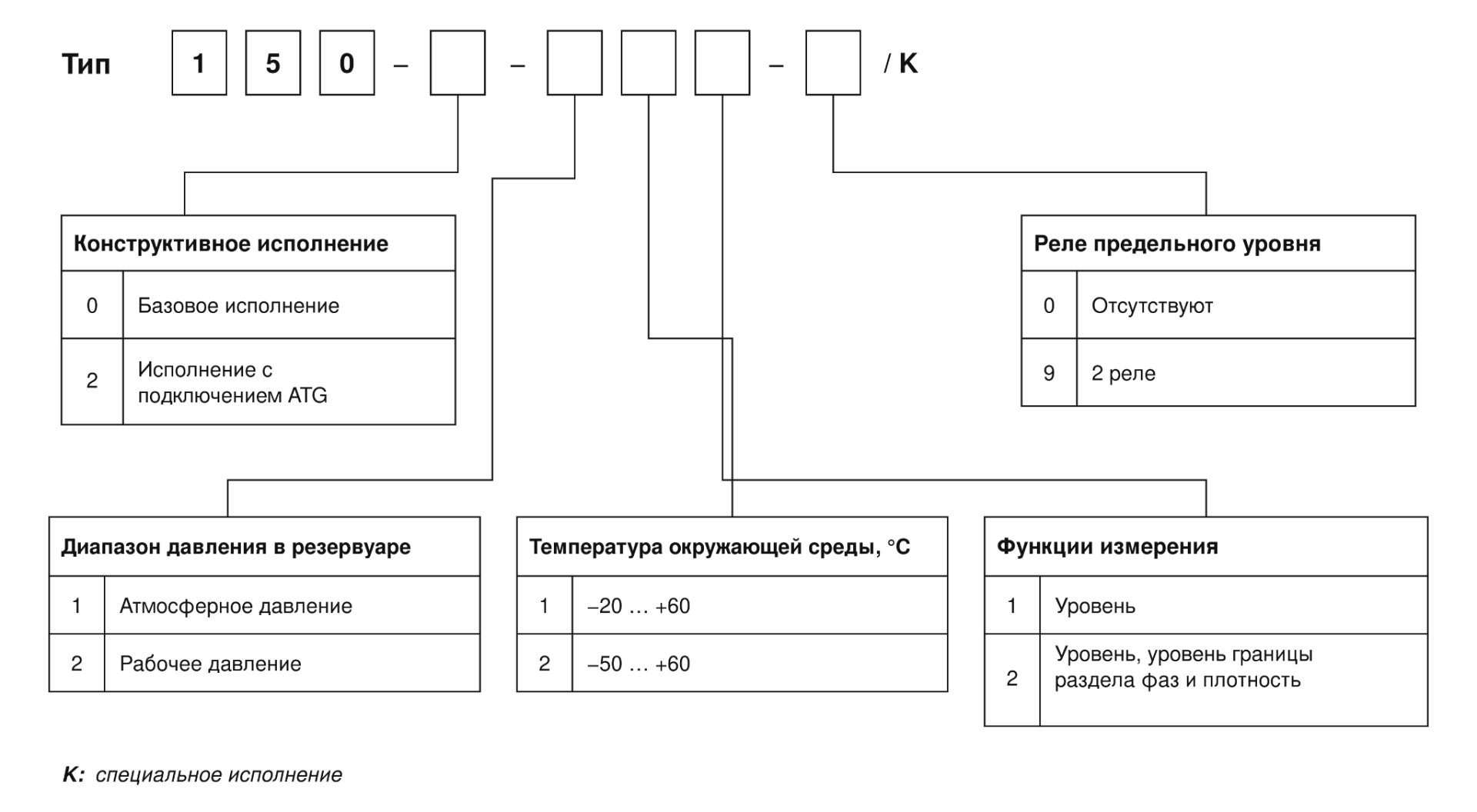

| Параметр | Значение |
|---|---|
| Диапазон измерения уровня | 0…20 000 мм |
| Опциональный диапазон измерения уровня | 0…30 000 мм |
| Погрешность измерения уровня | ±1 мм |
| Чувствительность | ±0,2 мм |
| Погрешность измерения уровня границы раздела фаз | ±2 мм при разности плотностей не менее 100 кг/м³ |
| Диапазон измерения плотности | 0…1050 кг/м³ |
| Калиброванный диапазон измерения плотности | 400…1000 кг/м³ |
| Погрешность измерения плотности | ±5 кг/м³ |
| Скорость слежения за уровнем | ≈1400 мм/мин |
| Скорость перемещения буйка | ≈2800 мм/мин |
| Электропитание | 48 В переменного тока, 40,8…52,8 В, 50 Гц |
| Потребляемая мощность | <25 В·А |
| Диапазон рабочих температур | −20…+60 °C |
| Опциональный диапазон рабочих температур | −50…+60 °C |
| Защита от поражения электрическим током | Класс III A по MSZ 172 |
| Степень защиты оболочки | IP65 по MSZ EN 60529:2015 |
| Взрывозащита с ATG | II 1/2 G Ex db eb mb [ia Ga] IIB T6 Ga/Gb |
| Взрывозащита без ATG | II 2 G Ex db eb IIB T6 |
| Относительная влажность | 30…90 % |
| Диапазон температур хранения | −50…+60 °C |
| Масса | ≈32 кг |
| Монтажный фланец | DN 40 |
| Рабочее давление атмосферного исполнения | До 1 бар |
| Рабочее давление исполнения для повышенного давления | До 25 бар |
| Передача данных | Последовательная, RS-485 |
| Протокол | Modbus RTU |
| Скорость передачи данных | 1200…115 200 бод |
| Скорость передачи данных по умолчанию | 19 200 бод |
| Максимальная длина линии без ретранслятора | 1200 м |
| Кабельные вводы | M25×1,5; 2 × M20×1,5 |
| Защита от перенапряжений и грозовых импульсов | Опционально |
| Напряжение изоляции | 500 В переменного тока |
| Материал корпуса | Нержавеющая сталь 1.4306/1.4301 |
| Материал измерительного барабана, крышки и кольца | Нержавеющая сталь GX5CrNiMo19-11-2 (1.4409) |
| Материал ярма | Нержавеющая сталь GX5CrNi18-11 (1.3960) |
| Материал буйка | Нержавеющая сталь ANSI 316Ti (1.4571) |
| Материал измерительной проволоки | Нержавеющая сталь X5CrNiMo17-12-2 (14401), AISI 316 |
