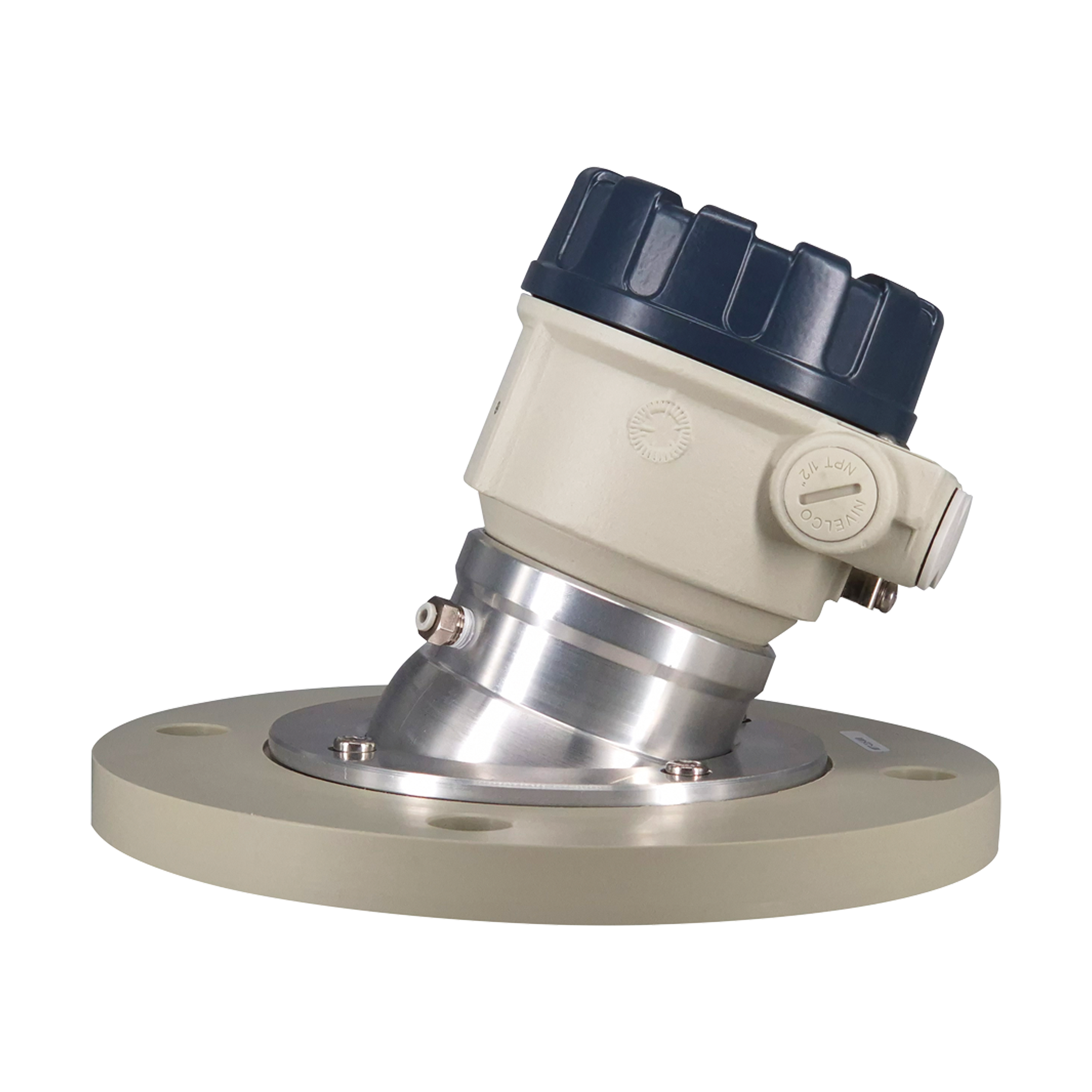

PiloTREK — бесконтактный радарный уровнемер
Радарный уровнемер PiloTREK для бесконтактного измерения уровня жидких сред. Поставляется в обычном, взрывобезопасном и высокотемпературном исполнении.
Существует гибкая система скидок для оптовых покупателей
Датчик PiloTREK один из самых точных и современных приборов в своем сегменте. Применяется для автоматизации процессов производства и измерения уровня жидких сред, суспензий и эмульсий. Выпускается в двух модификациях: компактном и интегрированном. PiloTREK — выбор многих крупных предприятий*
*данные основаны на опыте работы компании “Анкорн” в России с 2013 и установке данного оборудования в АСУ ТП наших клиентов.
Описание уровнемера PiloTREK
Датчик относится к типу бесконтактных микроволновых уровнемеров, использующих высокотехнологичные методы измерений для автоматизации системы управления технологическим процессом.
Важно, что физ. параметры среды не влияют на результаты измерения. PiloTREK можно использовать для измерения уровня жидкости с паром, газовой «подушкой» и в вакууме.
Точность данных ±3мм для диапазона 23м. Устройство ультра компактно и легко интегрируется в существующую АСУ ТП. Выпускаются высокотемпературные и взрывозащищенные модификации прибора.
Программирование преобразователя уровня производится при помощи удаленного персонального компьютера или дисплея датчика на месте.
Преимущества PiloTREK
- Датчики с максимальной точностью, если сравнивать их с остальными уровнемерами (с иным принципом работы);
- Диэлектрическая проницаемость, давление, температура процесса не влияют на точность измерений;
- Перепрограммирование устройства возможно прямо на месте, для этого не придется отключать всю АСУ ТП;
- Миниатюрный и простой в установке;
- Гарантия от производителя — 5 лет.
Применяемость PiloTREK
Бесконтактный радарный уровнемер PiloTREK 25 Гц (К-диапазон) работает с жидкостями и суспензиями, имеющими относительную диэлектрическую постоянную ≥1,4. В процессе измерения датчик не контактирует с продуктом.
Основные технические характеристики PiloTREK
- Диапазон измерения: до 23 м;
- Частота сигнала измерения: 25 ГГц;
- Напряжение питания: 24 В DC (номинальное);
- Выход: 4 — 20 мА, HART;
- Материал антенн: рупорная: 1.4571, инкапсулированная: PP, PTFE;
- Диаметр антенн: DN40 мм (1½”), DN50 мм (2”), DN80 мм (3”), DN150 мм;
- Температура среды: от -30°C до +100°C;
- Высокотемпературное исполнение: от -30°C до +180°C;
- Давление среды (зависит от антенны): -1 — 25 бар;
- Монтаж: 1½", 2" BSP/NPT или фланец, TRICLAMP, DN50 sanitary;
- Степень защиты: IP67/68;
- Сертификация:
II 1/2 G Ex ia IIB T6 — T5 Ga/Gb;
II 1 G Ex ia IIB T6 — T3 Ga.
Сертификаты
- Сертификат соответствия EAC RU C-HU.МЮ62.B.04401;
- Сертификат на коммуникационное оборудование R&TTE;
- Метрологический сертификат;
- Соответствие части 15 Правил FCC (радио лицензия);
- Взрывобезопасность: IEC Ex, ATEX в температурных категориях T6-T3 у разных видов корпуса.
Условия применения приборов в взрывобезопасном исполнении
Для защиты преобразователя уровня от электрического разряда соблюдайте правила безопасности:
- Измеряемая среда должна быть электростатическим проводником, где R измеряемой среды ≤104 Ом;
- Скорость и процесс наполнения/опустошения резервуара должен быть подобран корректно в соответствии с характеристиками измеряемой среды.
Нужна помощь инженера? Закажите бесплатную консультацию!

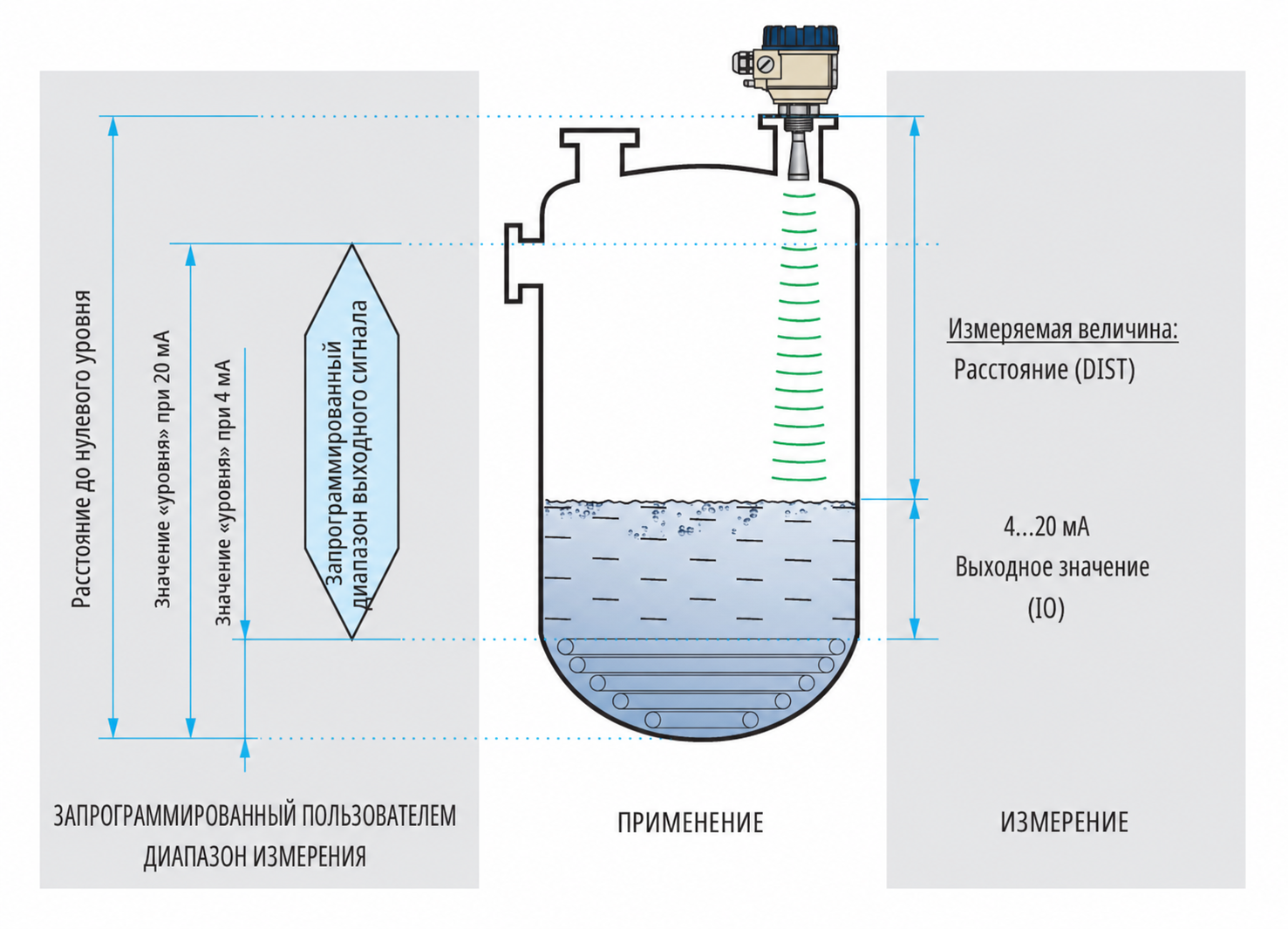

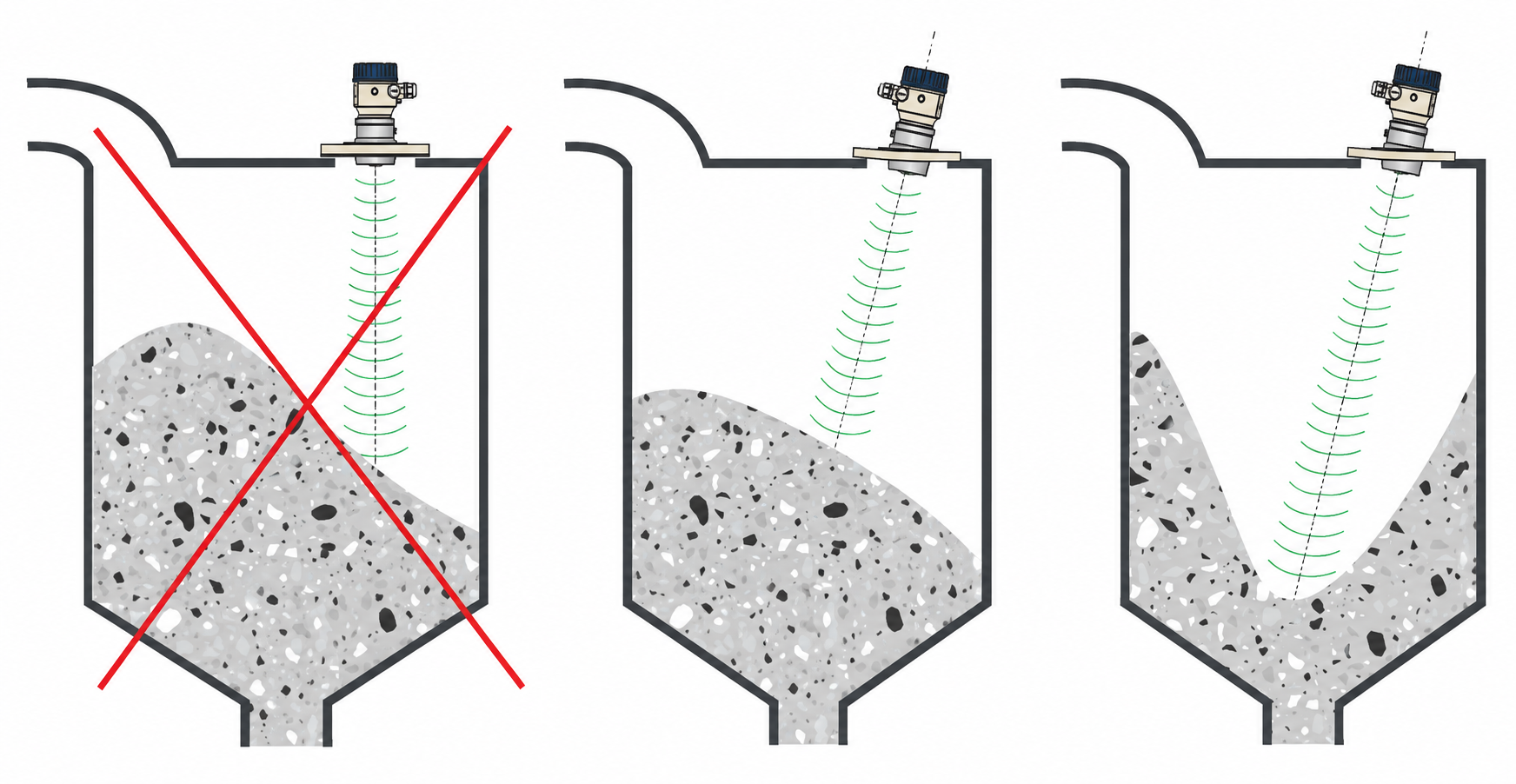

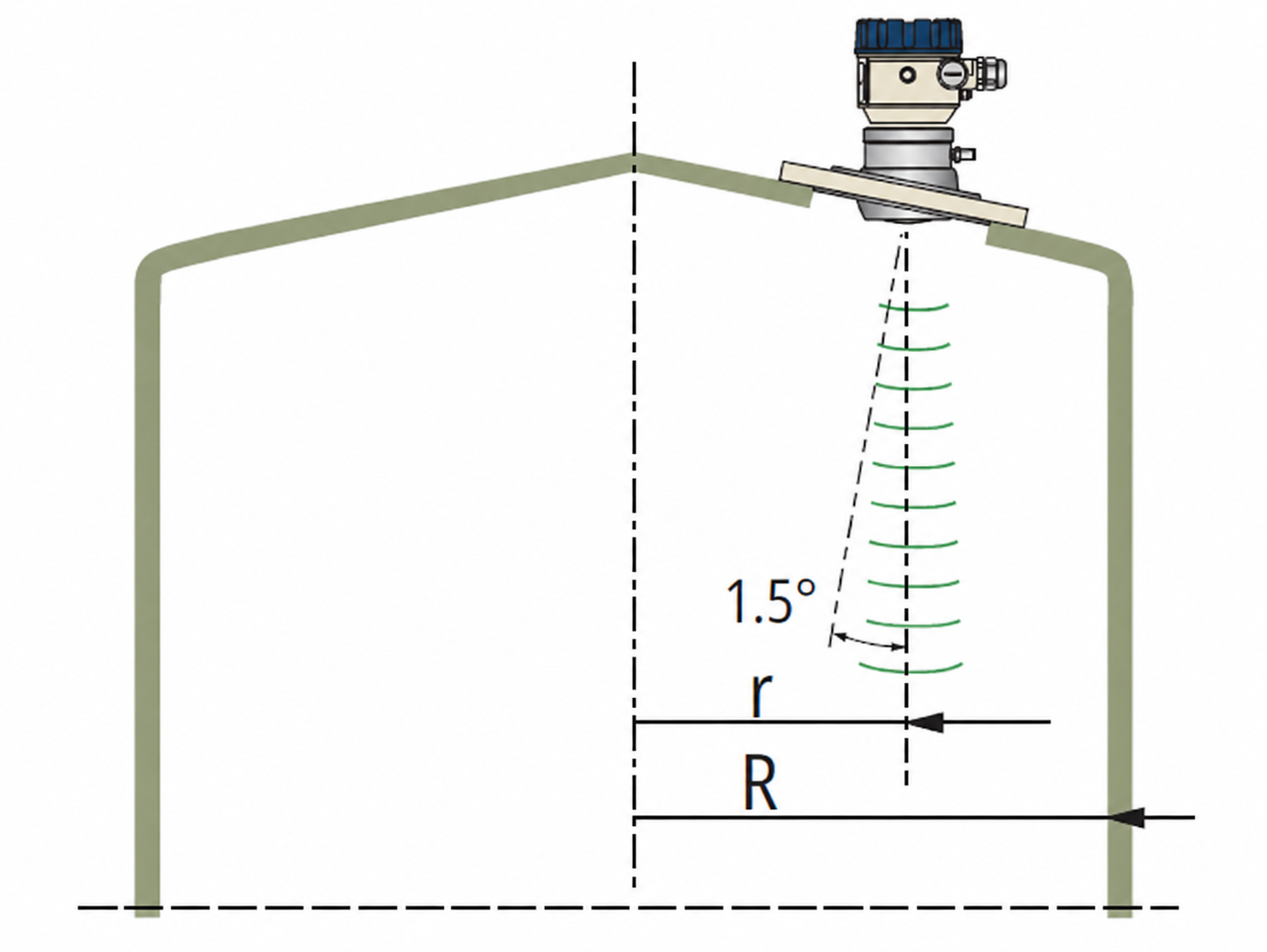

Принцип работы бесконтактного радарного уровнемера PiloTREK компактный
Принцип работы бесконтактного радарного уровнемера PiloTREK интегрированный
Отражение излучаемых прибором микроволновых импульсов зависит от относительной диэлектрической проницаемости () измеряемой среды. Обязательное условие - относительная ≥1,4.
Работа бесконтактного уровнемера основывается на измерении времени пролета отраженного сигнала. Скорость распространения микроволновых импульсов не зависит от среды, температуры, давления и будет равнозначной в воздухе, газах, вакууме. Это означает, что физ. параметры среды не оказывают влияния на измеряемое расстояние.
Датчик PiloTREK относится к типу радарно-импульсных уровнемеров с частотой излучения 25 ГГц, для них характерны: прекрасная фокусировка, снижение «мертвой» зоны и снижение угла расхождения луча. Продолжительность импульса составляет несколько наносекунд, доля энергии импульса, пролетев до уровня продукта, отразится и вернется на антенну устройства. Время пролета сигнала замеряется, обрабатывается и трансформируется в расстояние, уровень и объем.
Нужна помощь инженера? Закажите бесплатную консультацию!
Технические данные PiloTREK
Тип прибора | Пластиковый корпус прибора W□M–1□□–□, W□P–1□□–□ |
Алюминиевый корпус прибора W□S–1□□–□ |
Высокотемпературное исполнение прибора WH□–1□□–□, WJ□–1□□–□ |
|
Материал корпуса | Пластиковый, армированный стекловолокном | Окрашенный алюминий (EN AC 4200), нержавеющая сталь | ||
Измеряемые значения | Уровень, расстояние | |||
Рассчитываемые значения | Объем, масса | |||
Среда | Жидкая | |||
Частота | ~ 25 ГГц (Частота К) | |||
Максимальное давление процесса | 25 бар (при температуре 120°С), с полипропиленовой антенной не более 3 бар (при температуре 25°С) | |||
Температура процесса | от -30 °С до +100 °С (не более 2мин.: до +120 °С) с полипропиленовой антенной: макс. +80°С | от -30 °С до +180 °С | ||
Температура окружающей среды | от -20 °С до +60 °С | |||
Погрешность измерения (в соответствии с EN 61298-2) |
не более 0,5 м: ± 25 мм; от 0,5 до 1 м: : ± 15 мм; от 1 до 1,5 м: ± 10 мм; от 1,5 до 8 м: : ± 3 мм; свыше 8 м: 0,04% от измеренного расстояния |
|||
Разрешение прибора | 1мм | |||
Дополнительная температ. ошибка (в соответствии с EN 61298-3) |
дополнительно 0,05% на каждые 10 °С (от -20 °С до +60 °С) | |||
Выходы | Аналоговый | 4…20 мА (3,9…20,5 мА) | ||
Цифровой | HART (минимальное сопротивление в цепи: 250 Ом) | |||
Дисплей | Жидкокристаллический графический дисплей SAP-300 | |||
Время задержки выходного сигнала | Может принимать значение: от 0 до 99 сек. | |||
Частота измерения | от 10 до 60 сек, в зависимости от настроек приложения | |||
Индикация ошибки на токовом выходе | Выходной сигнал: 22 мА или 3,8 мА | |||
Максимальная нагрузка на выходе | Rt=(Ut-20В)/0,022At, где Ut – напряжение питания | |||
Напряжение питания датчика | от 20 до 36 В постоянное, для взрывозащищенного исполнения: от 20 до 30 В постоянное | |||
Электрическая защита | Класс III | |||
Механическая защита | IP67 | |||
Кабельные вводы | Кабельные вводы 2 шт - М20х1,5 + 2 резьбовых отверстия с конической трубной резьбой ½" для дополнительного кабельного ввода. Диаметр оплетки кабеля 7 - 13 мм, макс. сечение жилы 1,5 мм² |
Нужна помощь инженера? Закажите бесплатную консультацию!
Подобрать нужный прибор под особенности вашего производства можно самостоятельно, опираясь на таблицу ниже.
Код заказа | Материал антенны | Материал корпуса | Диаметр антенны | Расстояние срабатывания* | Соединение с процессом | Рабочая температура | Взрыво-защита |
PiloTrek WE, без дисплея | |||||||
WEK-140-8-Ex | 1.4571 | нержавеющая сталь | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | Ex ia |
WEK-150-8-Ex | 1.4571 | нержавеющая сталь | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +100 °С | Ex ia |
WEM-140-4 | 1.4571 | РВТ | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | отсутствует |
WEM-140-8-Ex | 1.4571 | РВТ | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | Ex ia |
WEM-183-4 | 1.4571 | РВТ | DN80 | от 0,2 — 23 м | фланец DN100, PN25 1.4571 | от -30 °С до +100 °С | отсутствует |
WEM-186-4 | 1.4571 | РВТ | DN80 | от 0,2 — 23 м | фланец DN80 PP под PN25 | от -30 °С до +100 °С | отсутствует |
WEP-140-4 | PP | РВТ | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +80 °С | отсутствует |
WEP-150-4 | PP | РВТ | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +80 °С | отсутствует |
WEP-15N-4 | PP | РВТ | DN50 | от 0,2 — 23 м | 2" NPT | от -30 °С до +80 °С | отсутствует |
WES-140-4 | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | отсутствует |
WES-140-8-Ex | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | Ex ia |
WES-150-4 | 1.4571 | алюминий | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +100 °С | отсутствует |
WES-150-8-Ex | 1.4571 | алюминий | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +100 °С | Ex ia |
WES-182-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WES-183-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN100, PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WES-185-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN150, PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
PiloTrek WG, с дисплеем | |||||||
WGK-140-4 | 1.4571 | нержавеющая сталь | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | отсутствует |
WGK-140-8-Ex | 1.4571 | нержавеющая сталь | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | Ex ia |
WGK-182-8-Ex | 1.4571 | нержавеющая сталь | DN80 | от 0,2 — 23 м | фланец DN80 PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WGK-183-4 | 1.4571 | нержавеющая сталь | DN80 | от 0,2 — 23 м | фланец DN100 PN25 1.4571 | от -30 °С до +100 °С | отсутствует |
WGK-183-8-Ex | 1.4571 | нержавеющая сталь | DN80 | от 0,2 — 23 м | фланец DN100 PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WGM-140-4 | 1.4571 | РВТ | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | отсутствует |
WGM-140-8-Ex | 1.4571 | РВТ | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | Ex ia |
WGM-182-8Ex | 1.4571 | РВТ | DN80 | от 0,2 — 23 м | фланец DN80 PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WGM-183-4 | 1.4571 | РВТ | DN80 | от 0,2 — 23 м | фланец DN100 PN25 1.4571 | от -30 °С до +100 °С | отсутствует |
WGP-140-4 | 1.4571 | РВТ | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +80 °С | отсутствует |
WGP-150-4 | 1.4571 | РВТ | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +80 °С | отсутствует |
WGP-15N-4 | 1.4571 | РВТ | DN50 | от 0,2 — 23 м | 2" NPT | от -30 °С до +80 °С | отсутствует |
WGS-115-8-Ex | 1.4571 | алюминий | DN150 | от 0,2 — 23 м | фланец DN150, PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WGS-140-4 | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | отсутствует |
WGS-140-8-Ex | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | Ex ia |
WGS-14N-8-Ex | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" NPT | от -30 °С до +100 °С | Ex ia |
WGS-150-4 | 1.4571 | алюминий | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +100 °С | отсутствует |
WGS-150-8-Ex | 1.4571 | алюминий | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +100 °С | Ex ia |
WGS-182-4 | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +100 °С | отсутствует |
WGS-182-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WGS-183-4 | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN100, PN25 1.4571 | от -30 °С до +100 °С | отсутствует |
WGS-183-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN100, PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WGS-185-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN150, PN25 1.4571 | от -30 °С до +100 °С | Ex ia |
WGS-18B-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец 4" RF, 150 psi 1.4571 | от -30 °С до +100 °С | Ex ia |
PiloTrek WН высокотемпературный, без дисплея | |||||||
WHK-182-8-Ex | 1.4571 | нержавеющая сталь | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +180 °С | Ex ia |
WHS-115-4 | 1.4571 | алюминий | DN150 | от 0,2 — 23 м | фланец DN150, PN25 1.4571 | от -30 °С до +180 °С | отсутствует |
WHS-140-4 | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +180 °С | отсутствует |
WHS-150-4 | 1.4571 | алюминий | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +180 °С | отсутствует |
WHS-150-8-Ex | 1.4571 | алюминий | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +180 °С | Ex ia |
WHS-182-4 | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +180 °С | отсутствует |
WHS-182-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +180 °С | Ex ia |
WHS-182-C-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +180 °С | Ex db [ia] |
WHS-183-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN100, PN25 1.4571 | от -30 °С до +180 °С | Ex ia |
WHS-183-C-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN100, PN25 1.4571 | от -30 °С до +180 °С | Ex db [ia] |
PiloTrek WJ высокотемпературный, с дисплеем | |||||||
WJK-150-4 | 1.4571 | нержавеющая сталь | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +180 °С | отсутствует |
WJK-182-8-Ex | 1.4571 | нержавеющая сталь | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +180 °С | Ex ia |
WJS-140-4 | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +180 °С | отсутствует |
WJS-140-8-Ex | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +180 °С | Ex ia |
WJS-14N-8-Ex | 1.4571 | алюминий | DN40 | от 0,2 — 23 м | 1 1/2" NPT | от -30 °С до +180 °С | Ex ia |
WJS-150-4 | 1.4571 | алюминий | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +180 °С | отсутствует |
WJS-150-8-Ex | 1.4571 | алюминий | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +180 °С | Ex ia |
WJS-182-4 | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +180 °С | отсутствует |
WJS-182-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +180 °С | Ex ia |
WJS-182-C-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +180 °С | Ex db [ia] |
WJS-183-8-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN100, PN25 1.4571 | от -30 °С до +180 °С | Ex ia |
WJS-185-C-Ex | 1.4571 | алюминий | DN80 | от 0,2 — 23 м | фланец DN150, PN25 1.4571 | от -30 °С до +180 °С | Ex db [ia] |
PiloTrek WP, интегрированный, без дисплея | |||||||
WPM-140-4 | 1.4571 | PP | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | отсутствует |
WPM-140-8-Ex | 1.4571 | PP | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +100 °С | Ex ia |
WPM-150-4 | 1.4571 | PP | DN50 | от 0,2 — 23 м | 2" BSP | от -30 °С до +100 °С | отсутствует |
WPM-182-4 | 1.4571 | PP | DN80 | от 0,2 — 23 м | фланец DN80, PN25 1.4571 | от -30 °С до +100 °С | отсутствует |
WPM-110-4 | 1.4571 | PP | DN150 | от 0,2 — 23 м | 1" BSP | от -30 °С до +80 °С | отсутствует |
WPM-110-8-Ex | 1.4571 | PP | DN150 | от 0,2 — 23 м | 1" BSP | от -30 °С до +80 °С | Ex ia |
WPM-187-8-Ex | 1.4571 | PP | DN80 | от 0,2 — 23 м | фланец DN100, PP под PN25 | от -30 °С до +100 °С | Ex ia |
WPP-110-4 | PP | PP | DN150 | от 0,2 — 23 м | 1" BSP | от -30 °С до +80 °С | отсутствует |
WPP-110-8-Ex | PP | PP | DN150 | от 0,2 — 23 м | 1" BSP | от -30 °С до +80 °С | Ex ia |
WPP-140-4 | PP | PP | DN40 | от 0,2 — 23 м | 1 1/2" BSP | от -30 °С до +80 °С | отсутствует |
WPP-1A0-4 | PP | PP | планар | от 0,2 — 10 м | 1" и 2" BSP | от -30 °С до +80 °С | отсутствует |
WPP-1B0-4 | PP | PP | планар | от 0,2 — 16 м | 1" и 2" BSP | от -30 °С до +80 °С | отсутствует |
WPP-1A0-8-Ex | PP | PP | планар | от 0,2 — 10 м | 1" и 2" BSP | от -30 °С до +80 °С | Ex ia |
WPP-1B0-8-Ex | PP | PP | планар | от 0,2 — 16 м | 1" и 2" BSP | от -30 °С до +80 °С | Ex ia |
Нужна помощь инженера? Закажите бесплатную консультацию!
Микроволновый датчик уровня PiloTREK можно применять в различных областях промышленности.
Сферы применения PiloTREK
- В пищевой и химической индустрии;
- В энергетических комплексах;
- В фармацевтике;
- В сельском хозяйстве;
- В производстве строительных материалов;
- В нефтехимии;
- В водоснабжении и канализации.
